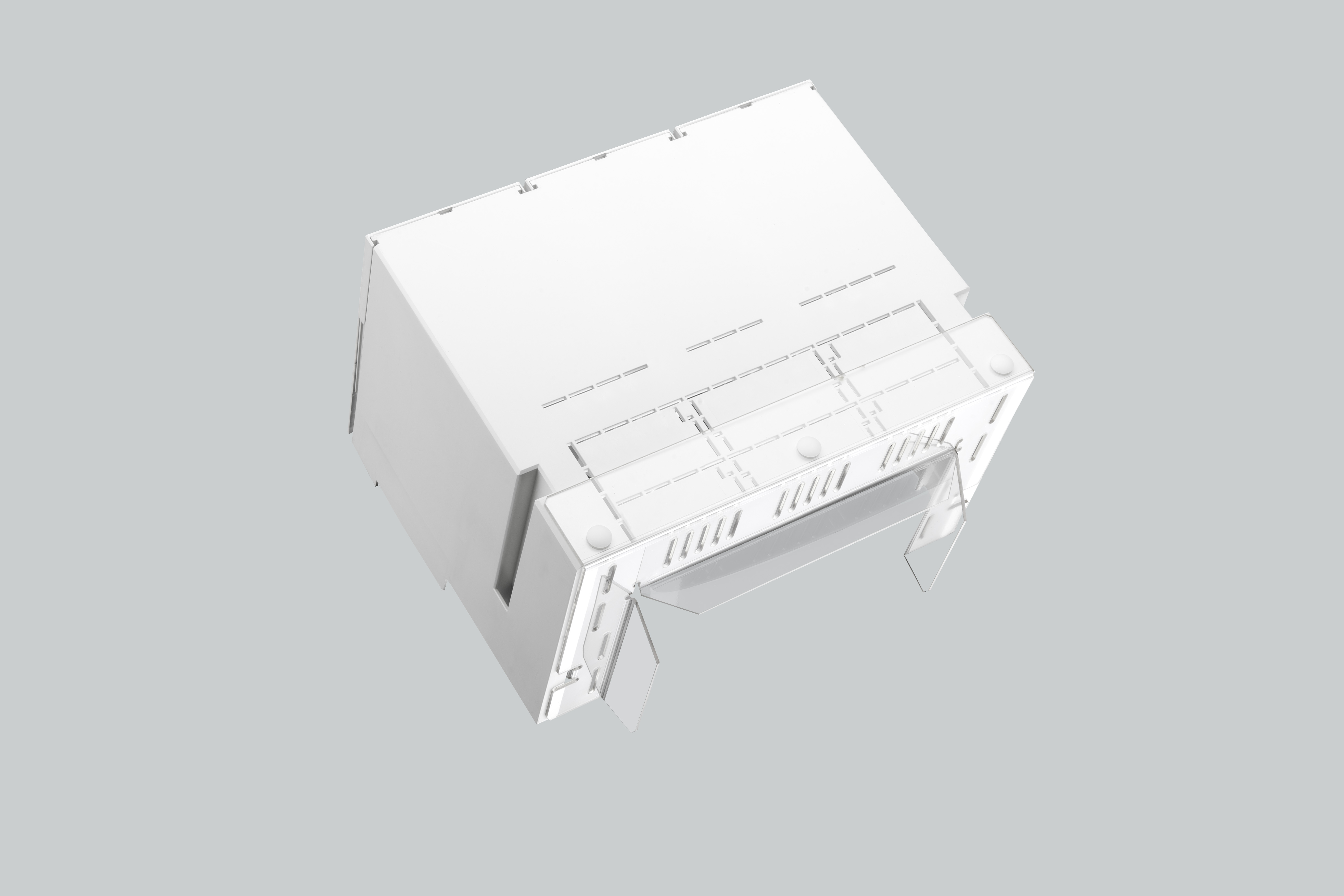

Calotta terminali IP20 (frontale) (32700)

The picture may show a similar product.

Descrizione

Cod.art.: 32700000A

Calotta terminali IP20 (frontale)

incl. 3 coperture sup.

larghezza 300mm

per ABB Tmax T6, T7, Emax E2, Siemens 3VA27

Montaggio

185Power

gruppo di prodotto 05
sottogruppo prodotto 57
Pz / conf. 1
EAN 4021267327002
ECLASS 6.1 27370390
ECLASS 7.1 27370390
ETIM 4.0 EC002498
ETIM 5.0 EC002498

Certificazioni

Norme

IEC 61439-1:2020

type no.: C185-E

Omologazione CCC : no certification required

Dati tecnici

Details IEC
Norme
IEC 61439-1:2020
Valori meccanici
L x A x P: 297 x 232 x 194
peso: 125,6 kg/100
Poli: 3 poli

Application notes

short-circuit withstandability: not applicable, since the product does not contain or carry any live parts or is not stressed in the case of a short-circuit

Links

Article master data, overviews and prices

Addizionali metalli

3D and 2D data in a wide range of formats

Downloads

| Riferimenti normativi e tecnici generici

| Mounting instructions

| CAD model 3D PDF

| CAD model 3D STP

| CAD symbol 2D DXF

| Data packet EPlan (*.edz)

| EU declaration of conformity

| Scheda tecnica prodotto (pdf)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)

| Text for specification - GAEB90 (in German) (*.d81)

Accessori

32704000A
Calotta terminali IP20 (retro) per adattatori
per tutte le versioni di adattatori
Di Più

Usage

32765000A
EQUES®185Power
Adattatore 1250 A
300 x 652, coll.al sistema in alto, mont.su barre non forate
per: ABB Tmax T7, XT7 (1250 A), Emax E1.2 (1250 A), Siemens 3VA27 (1250 A)
per barre: 30, 40, 60, 80, 100, 120 x 10
Di Più

32766000A
EQUES®185Power
Adattatore 1000 A
300 x 652, coll.al sistema in alto, mont.su barre non forate
per: ABB Tmax T6, XT6 (1000 A), T7, XT7 (1000 A), Emax E1.2 (1000 A), Siemens 3VA27 (1000 A)
per barre: 30, 40, 60, 80, 100, 120 x 10
Di Più

32807000A
EQUES®185Power
Adattatore 1320 A
300 per 652, coll.al sistema in alto, mont.su barre non forate
per: ABB Tmax T7, XT7 (1600 A), Emax E1.2 (1600 A), Siemens 3VA27 (1600 A)
per barre: 30, 40, 60, 80, 100, 120 x 10
Di Più

32725000A
EQUES®185Power
Adattatore 1220 A
300 x 652, coll.al sistema in basso, mont.su barre forate, fasi invertite
per: ABB Tmax T7, XT7 (1250 A), Emax E1.2 (1250 A), Siemens 3VA27 (1250 A)
per barre: 30, 40, 60, 80, 100, 120 x 10
not suitable for systems with CrossLink protection modules
Di Più

32723000A
EQUES®185Power
Adattatore 1220 A
300 x 652, coll.al sistema in basso, mont.su barre non forate, fasi invertite
per: ABB Tmax T7, XT7 (1250 A), Emax E1.2 (1250 A), Siemens 3VA27 (1250 A)
per barre: 30, 40, 60, 80, 100, 120 x 10
Di Più

32729000A
EQUES®185Power
Adattatore 1000 A
300 x 652, coll.al sistema in basso, mont.su barre non forate
per: ABB Tmax T6, XT6 (1000 A), T7, XT7 (1000 A), Emax E1.2 (1000 A), Siemens 3VA27 (1000 A)
per barre: 30, 40, 60, 80, 100, 120 x 10
Di Più

32726000A
EQUES®185Power
Adattatore 1220 A
300 x 652, coll.al sistema in basso, mont.su barre non forate
per: ABB Tmax T7, XT7 (1250 A), Emax E1.2 (1250 A), Siemens 3VA27 (1250 A)
per barre: 30, 40, 60, 80, 100, 120 x 10
Di Più

32785000A
EQUES®185Power
Adattatore 1000 A
300 x 652, coll.al sistema in alto / basso, mont.su barre forate
per: ABB Tmax T6, XT6 (1000 A), T7, XT7 (1000 A), Emax E1.2 (1000 A), Siemens 3VA27 (1000 A)
per barre: 30, 40, 60, 80, 100, 120 x 10
not suitable for systems with CrossLink protection modules
Di Più

32784000A
EQUES®185Power
Adattatore 1220 A
300 x 652, coll.al sistema in alto / basso, mont.su barre forate
per: ABB Tmax T7, XT7 (1250 A), Emax E1.2 (1250 A), Siemens 3VA27 (1250 A)
per barre: 30, 40, 60, 80, 100, 120 x 10
not suitable for systems with CrossLink protection modules
Di Più

32808000A
EQUES®185Power
Adattatore 1320 A
300 x 652, coll.al sistema in alto / basso, mont.su barre forate
per: ABB Tmax T7, XT7 (1600 A), Emax E1.2 (1600 A), Siemens 3VA27 (1600 A)
per barre: 30, 40, 60, 80, 100, 120 x 10
not suitable for systems with CrossLink protection modules
Di Più

32797000A
EQUES®185Power
Adattatore 1320 A
300 x 652, coll.al sistema in basso, mont.su barre non forate
per: ABB Tmax T7, XT7 (1600 A), Emax E1.2 (1600 A), Siemens 3VA27 (1600 A)
per barre: 30, 40, 60, 80, 100, 120 x 10
Di Più

32722000A
EQUES®185Power
Adattatore 1320 A
300 x 652, coll.al sistema in basso, mont.su barre non forate, fasi invertite
per: ABB Tmax T7, XT7 (1600 A), Emax E1.2 (1600 A), Siemens 3VA27 (1600 A)
per barre: 30, 40, 60, 80, 100, 120 x 10
Di Più

32786000A
EQUES®185Power
Adattatore 800 A
300 x 652, coll.al sistema in alto / basso, mont.su barre forate
per: ABB Tmax T6, XT6, T7, XT7 (800 A), Emax E1.2 (800 A), Siemens 3VA27 (800 A)
per barre: 30, 40, 60, 80, 100, 120 x 10
not suitable for systems with CrossLink protection modules
Di Più

32724000A
EQUES®185Power
Adattatore 1320 A
300 x 652, coll.al sistema in basso, mont.su barre forate, fasi invertite
per: ABB Tmax T7, XT7 (1600 A), Emax E1.2 (1600 A), Siemens 3VA27 (1600 A)
per barre: 30, 40, 60, 80, 100, 120 x 10
not suitable for systems with CrossLink protection modules
Di Più

32767000A
EQUES®185Power
Adattatore 800 A
300 x 652, coll.al sistema in alto, mont.su barre non forate
per: ABB Tmax T6, T7, XT6, XT7 (800 A), Emax E1.2 (800 A), Siemens 3VA27 (800 A)
per barre: 30, 40, 60, 80, 100, 120 x 10
Di Più

32730000A
EQUES®185Power
Adattatore 800 A
300 x 652, coll.al sistema in basso, mont.su barre non forate
per: ABB Tmax T6, XT6, T7, XT7 (800 A), Emax E1.2 (800 A), Siemens 3VA27 (800 A)
per barre: 30, 40, 60, 80, 100, 120 x 10
Di Più
