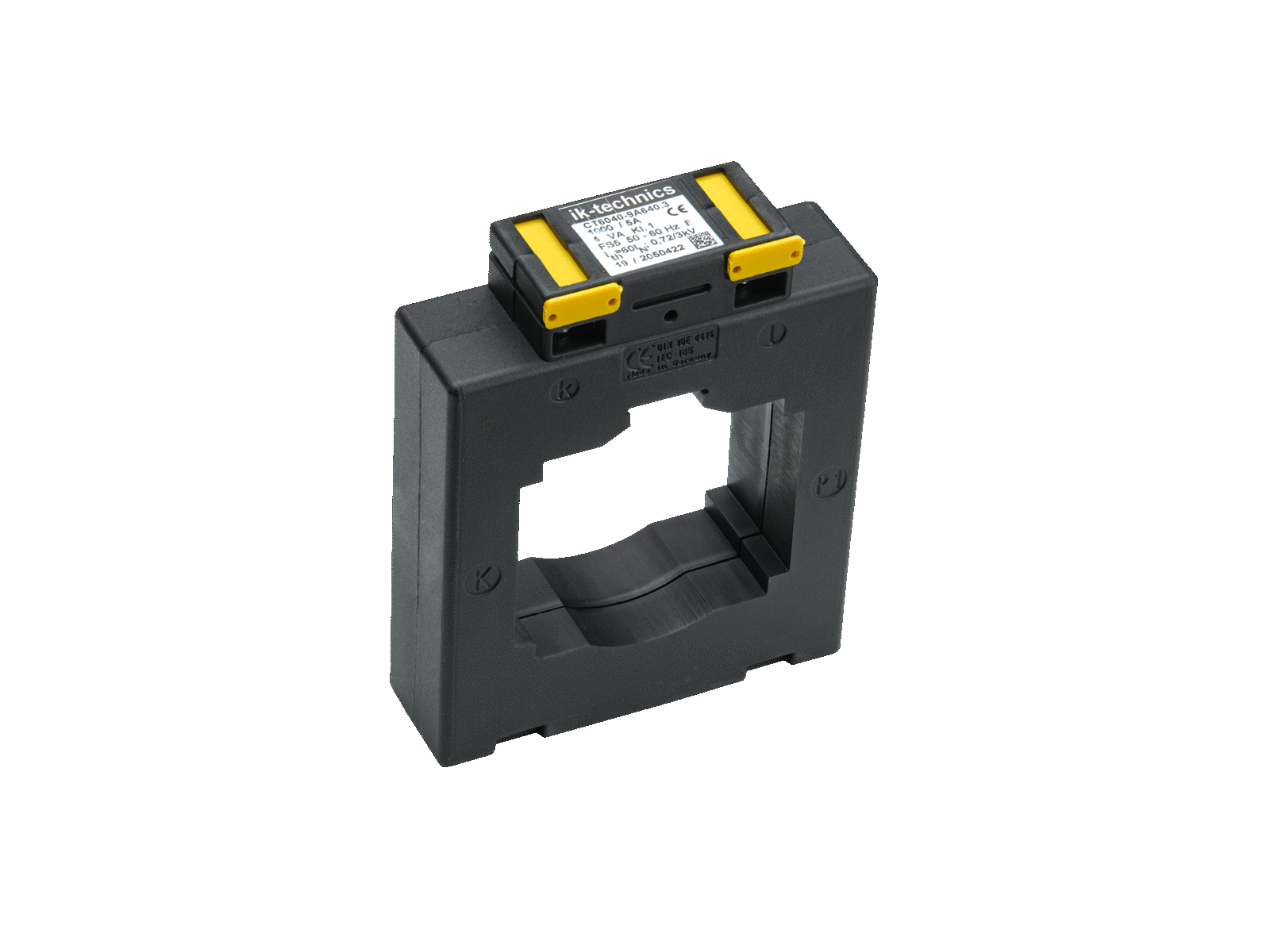

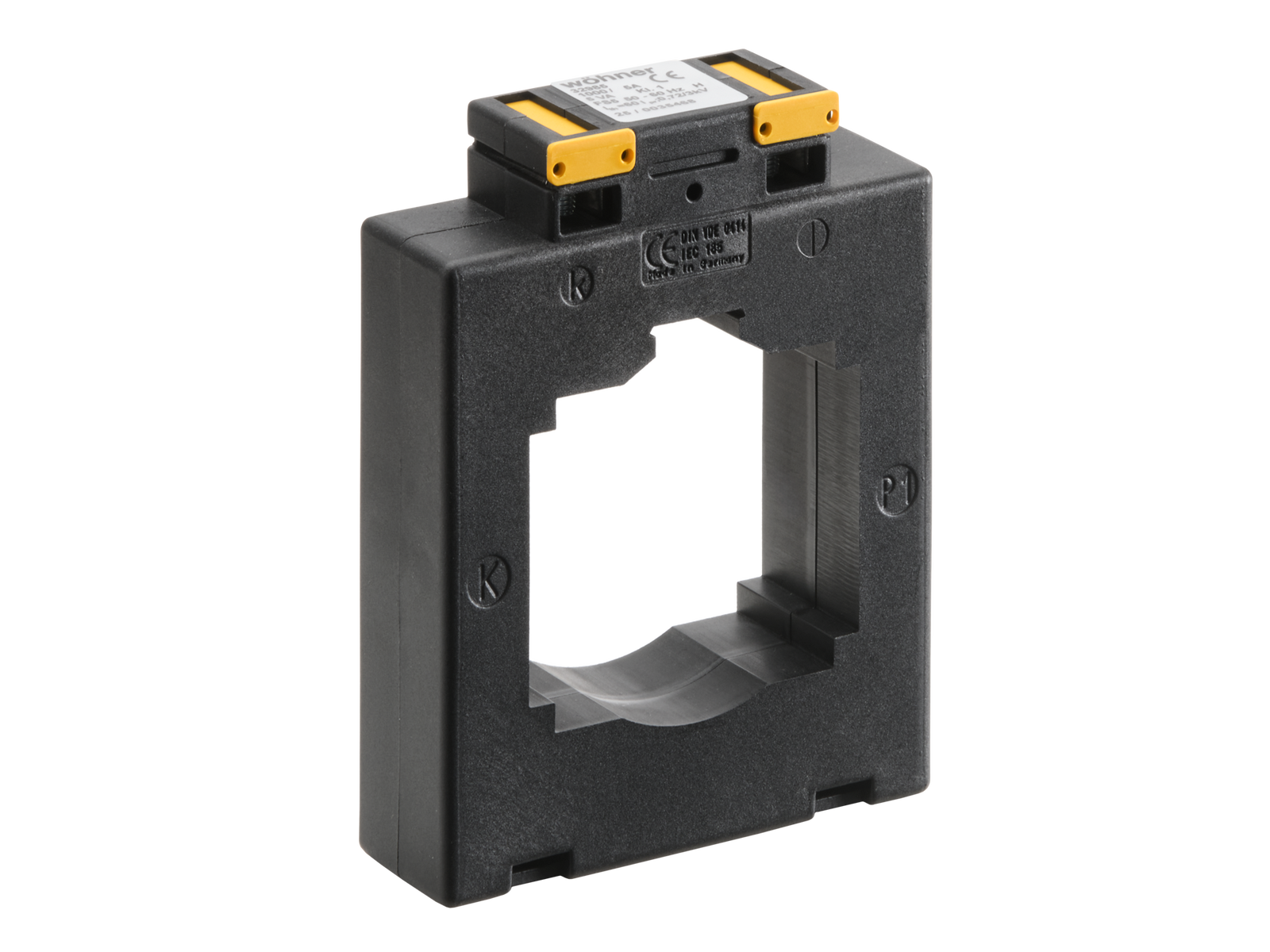

Trasformatore 1600 A / 5 A (32987)

The picture may show a similar product.

Descrizione

Cod.art.: 32987000

Trasformatore 1600 A / 5 A

5 VA / class 1

Montaggio

185Power

gruppo di prodotto 23
sottogruppo prodotto 05
Pz / conf. 1
EAN 4021267329877
ECLASS 6.1 27210902
ECLASS 7.1 27210902
ETIM 4.0 EC002048
ETIM 5.0 EC002048

Certificazioni

Norme

IEC 61869-1:2007
IEC 61869-2:2012

Omologazione CCC : no certification required

Dati tecnici

grandezza: CT4
Details IEC
Norme
IEC 61869-1:2007
IEC 61869-2:2012
Electrical data IEC
prim. rated current Ipr: 1600 A
sec. rated current: 5 A
Potenza nom. apparente: 5 VA
accuracy class (current): 1
tensione d'impiego max. Um: 720 V
corrente termica a breve durata Ith: 96 kA

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 1,6 W.

(The power dissipation at full load would be 2,5 W.)

Valori meccanici
L x A x P: 96 x 121 x 30
peso: 14,0 kg/100
piombabile: nein
Connessioni
flat connector
6,3 x 0,8 (DIN 46244-A)
