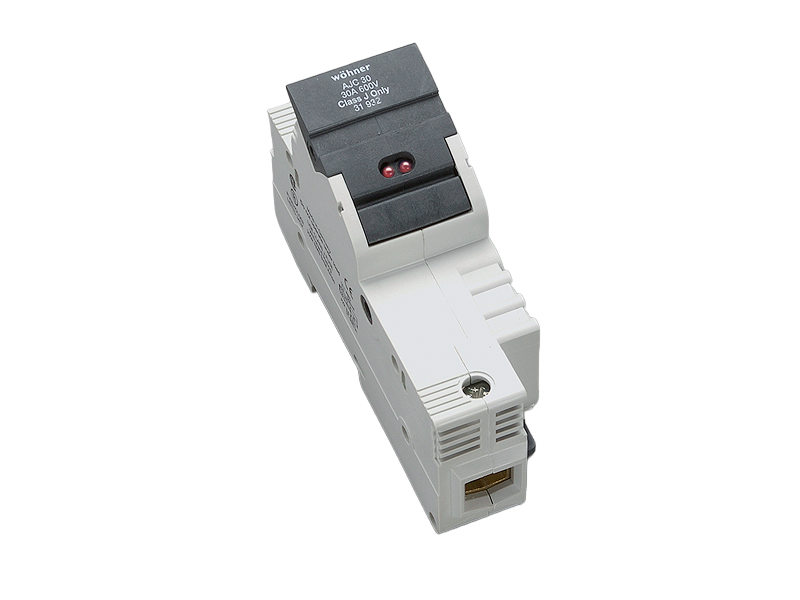

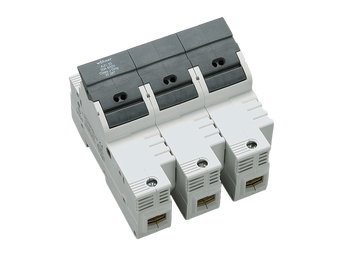

The picture may show a similar product.
Cod.art.: 31932 000
AMBUS Panel
Base sezion. per fusibili cilindr., con LED
Class J / 1P, morsetti 50 mm²
30 A / 600 V (21x57)
for mounting rail
Montaggio
Panel
Vantaggi prodotto
large clamping range, also for two identical conductors (adjacent)
holder for label
with indicator for tripped fuse
any polarity for DC voltage applications
| gruppo di prodotto | 16 |
| sottogruppo prodotto | 03 |
| Pz / conf. | 6 |
| EAN | 4021267319328 |
| ECLASS 14.0 | 27142190 |
| ETIM 5.0 | EC002705 |
| ETIM 8.0 | EC002705 |
| ETIM 10.0 | EC002705 |
Norme
IEC 60269-1:2006 + A1:2009 + A2:2014
IEC 60269-2:2013 + A1:2016, Fuse system H
UL 4248-8
UL 4248-1
Omologazioni
CSA , UL
for UL feeder circuits >250V
type no.: AJC30
EAC Type: AJC
UL file: E230163, UL category (for USA): IZLT https://www.ul.com
UL file: E230163, UL category (for Canada): IZLT7 https://www.ul.com
CSA file: 110285, CSA class: 6225-01 https://directories.csa-international.org
| per fusibili di grandezza: | Class J 30 A |
| fusibile secondo norma: | UL 248-8 |
| potenza diss. max. ammissibile del fusibile inserito: | 5 W |
| Details IEC | |
| Norme | |
|
IEC 60269-1:2006 + A1:2009 + A2:2014 IEC 60269-2:2013 + A1:2016, Fuse system H |
| Electrical data IEC | |
| tensione min. di impiego AC: | 110 V |
| tensione min. di impiego DC: | 110 V |
power dissipation of the article:
The power dissipation at a typical load of 80 % results to 0,1 W.
(The power dissipation at full load would be 0,2 W.)
| Supplementary data IEC | |
|
I seguenti valori sono stati rilevati tramite prove con determinate condizioni. Prima di progettare vostro impianto chiedere a Wöhner suddette condizioni. |
| min. permitted operation temperature | -40°C |
| for Class J fuses 1 - 30A as per UL 248-8 (21x57) indicator light operating voltage range: 110 - 600 V AC / DC |
| Details UL | |
| Norme | |
|
UL 4248-8
UL 4248-1 |
| for UL feeder circuits >250V | |
| suitable for field-installed conductors |
| Electrical data UL | |
| corrente nominale (UL): | 30 A |
| tensione nominale (UL) AC: | 600 V |
| tensione min. di impiego AC: | 110 V |
| frequenza nominale (UL): | 50 / 60 Hz |
| tensione nominale (UL) DC: | 600 V |
| tensione min. di impiego DC: | 110 V |
| for wires UL: | Cu 75°C |
| SCCR: | 200 kA |
| Valori meccanici | |
| L x A x P: | 36 x 115 x 69 |
| peso: | 15,8 kg/100 |
| Poli: | 1 polo |
| Mounting: | for mounting rail |
| grado di protezione: | IP20 |
| grado di protezione dal fronte: | IP20 |
| Connessioni | |
| cage clamp connection | |
| screw drive: | PZ2 |
| wire stripping: | 20 mm |
| min. cross-section: | 0,75 mm² |
| max. cross-section: | 50 mm² |
| f: | 0.75 - 50 mm² |
| f + AE: | 0.75 - 50 mm² |
| (f + AE may not fit with max. cross-section) | |
| Md min.: | 3,2 Nm |
| Md max.: | 4,8 Nm |
| Not suitable for aluminium cables ! | |
| min. cross-section UL: | AWG 18 |
| max. cross-section UL: | AWG 1/0 |
| torque (UL): | 35 lb-in |
| for wires UL: | Cu 75°C |
|
for applications acc. to IEC / EN: |
|
| Proprietà materiali | |
| halogen-free: | Yes |
| Not suitable for aluminium cables ! | |
| potenza diss. max. ammissibile del fusibile inserito: | 5 W |
| for UL feeder circuits >250V | |
