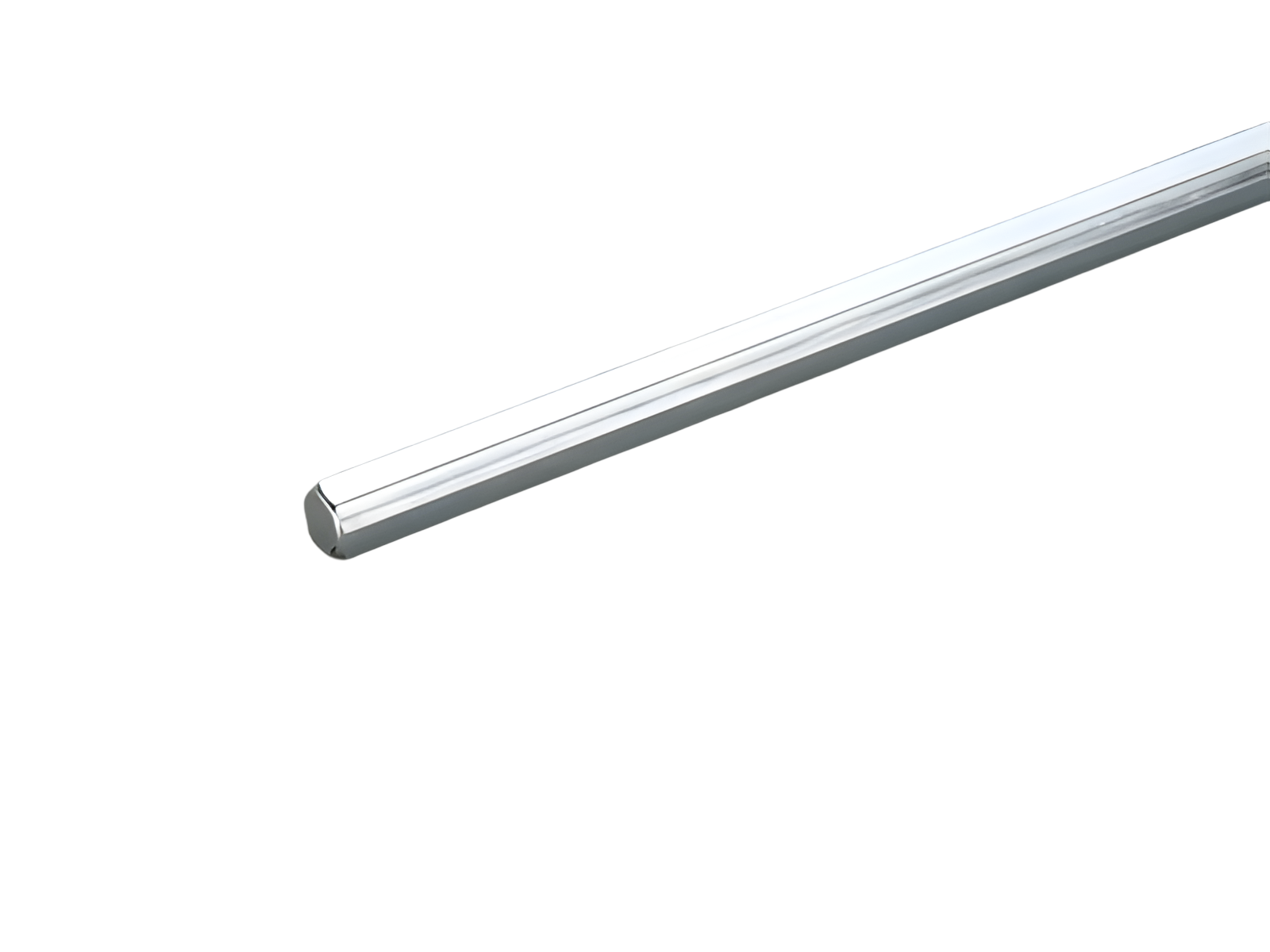

prolunga albero 290 mm (33912)

The picture may show a similar product.

Descrizione

Cod.art.: 33912000

prolunga albero 290 mm

per QCS-NH00, QCS-NH1, QCS-160, QCS-320

gruppo di prodotto	14
sottogruppo prodotto	51

Pz / conf.	1
EAN	4021267339128

ECLASS 6.1	27371492
ECLASS 7.1	27371492
ETIM 4.0	EC000916
ETIM 5.0	EC000916

Certificazioni

Norme

IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only

Dati tecnici

Details IEC
Norme
IEC 60947-1:2020 IEC 60947-3:2020 AC ratings only

Valori meccanici
peso:	13,0 kg/100

Application notes


short-circuit withstandability:	not applicable, since the product does not contain or carry any live parts or is not stressed in the case of a short-circuit

Links

Article master data, overviews and prices

Addizionali metalli

3D and 2D data in a wide range of formats

Downloads

| Riferimenti normativi e tecnici generici

| EU declaration of conformity

| Scheda tecnica prodotto (pdf)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)

Usage

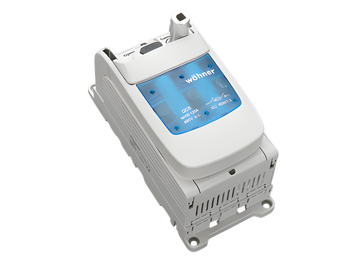

33505000
QUADRON^®Panel Speed
Sezionatore sottocarico per fusibili NH, 3p
morsetti a gabbia, per manovra rinviata
Gr. NH 00
double-breaking
Di Più

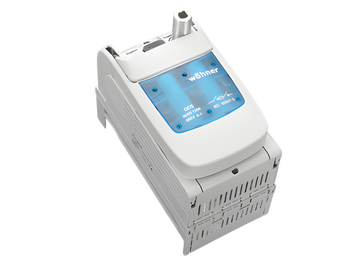

33504000
QUADRON^®60Classic Speed
Sezionatore sottocarico per fusibili NH, 3p
morsetti a gabbia, connessione in alto, per manovra rinviata
Gr. NH 00
double-breaking
per barre: 12, 15, 20, 25, 30 x 5, 10 e barre profilate
Di Più

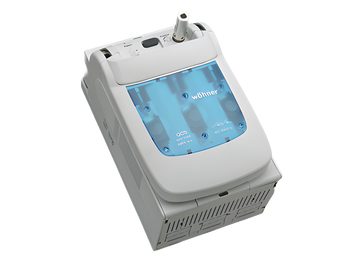

33515000
QUADRON^®Panel Speed
Sezionatore sottocarico per fusibili NH, 3p
vite M10, per manovra rinviata
Gr. NH 1
double-breaking
Di Più

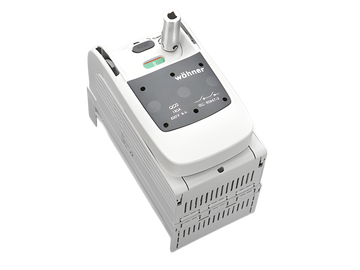

33544000
QUADRON^®60Classic Speed
Sezionatore sottocarico, 3 poli
morsetti a gabbia, connessione in alto, per manovra rinviata
160 A
double-breaking
per barre: 12, 15, 20, 25, 30 x 5, 10 e barre profilate
Di Più

33503000
QUADRON^®60Classic Speed
Sezionatore sottocarico per fusibili NH, 3p
morsetti a gabbia, connessione in basso, per manovra rinviata
Gr. NH 00
double-breaking
per barre: 12, 15, 20, 25, 30 x 5, 10 e barre profilate
Di Più

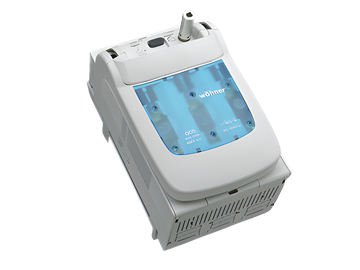

33514000
QUADRON^®60Classic Speed
Sezionatore sottocarico per fusibili NH, 3p
vite M10, connessione in alto, per manovra rinviata
Gr. NH 1
double-breaking
per barre: 12, 15, 20, 25, 30 x 5, 10 e barre profilate
Di Più

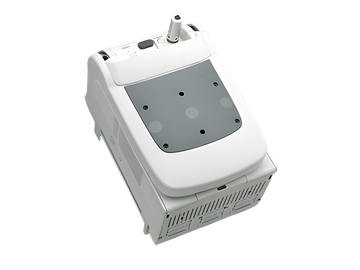

33553000
QUADRON^®60Classic Speed
Sezionatore sottocarico, 3 poli
vite M10, connessione in basso, per manovra rinviata
320 A
double-breaking
per barre: 12, 15, 20, 25, 30 x 5, 10 e barre profilate
Di Più

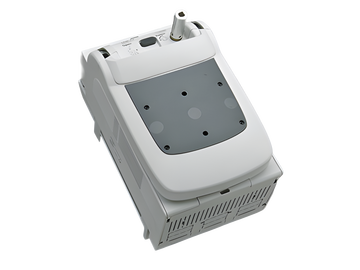

33554000
QUADRON^®60Classic Speed
Sezionatore sottocarico, 3 poli
vite M10, connessione in alto, per manovra rinviata
320 A
double-breaking
per barre: 12, 15, 20, 25, 30 x 5, 10 e barre profilate
Di Più

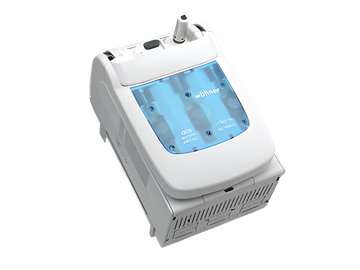

33513000
QUADRON^®60Classic Speed
Sezionatore sottocarico per fusibili NH, 3p
vite M10, connessione in basso, per manovra rinviata
Gr. NH 1
double-breaking
per barre: 12, 15, 20, 25, 30 x 5, 10 e barre profilate
Di Più

33543000
QUADRON^®60Classic Speed
Sezionatore sottocarico, 3 poli
morsetti a gabbia, connessione in basso, per manovra rinviata
160 A
double-breaking
per barre: 12, 15, 20, 25, 30 x 5, 10 e barre profilate
Di Più
