Unità di allacciamento 1250 A (35006)

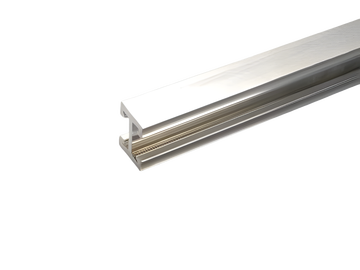

The picture may show a similar product.

Descrizione

Cod.art.: 35006000

Unità di allacciamento 1250 A

per larghezza quadro 800 mm

usable busbar length 603 mm

Montaggio

centre feed unit

Vantaggi prodotto

Clear construction and undrilled connection technology enable safe and cost-efficient solutions to problems.

gruppo di prodotto	11
sottogruppo prodotto	12

Pz / conf.	1
EAN	4021267350062

ECLASS 6.1	27370390
ECLASS 7.1	27370390
ETIM 4.0	EC001900
ETIM 5.0	EC001900

Certificazioni

Norme

IEC 61439-1:2020

UL 508

Omologazioni

for UL feeder circuits >250V

type no.: CentreFeedUnit

UL file: E123577, UL category (for USA): NMTR https://www.ul.com

UL file: E123577, UL category (for Canada): NMTR7 https://www.ul.com

Omologazione CCC : no certification required

Dati tecnici

Details IEC
Norme
IEC 61439-1:2020

Electrical data IEC
Corrente nominale (IEC):	1250 A
tensione nominale (IEC) AC:	690 V

tensione nominale di isolamento U_i AC:	1000 V
tensione di picco U_imp:	8 kV

resistenza nom. alla corrente di picco I_pk max.:

84 kA

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 42,8 W.

(The power dissipation at full load would be 66,8 W.)

4-pole busbar system, can be retrofitted

Details UL
Norme
UL 508

for UL feeder circuits >250V

Electrical data UL
corrente nominale (UL):	1200 A
tensione nominale (UL) AC:	480 V
frequenza nominale (UL):	50 / 60 Hz

SCCR protected max.:	45 kA
	with any DIVQ circuit breaker 1200 A / 480 V AC

Valori meccanici
L x A x P:	783 x 300 x 300
peso:	1716,0 kg/100
Poli:	3 poli
Sezione:	500 mm²

Application notes

Avvisi e consigli	The scope of delivery includes: 2 busbar supports, 3 busbars, fastening brackets, fastening screws and holders for covers.


for UL feeder circuits >250V
