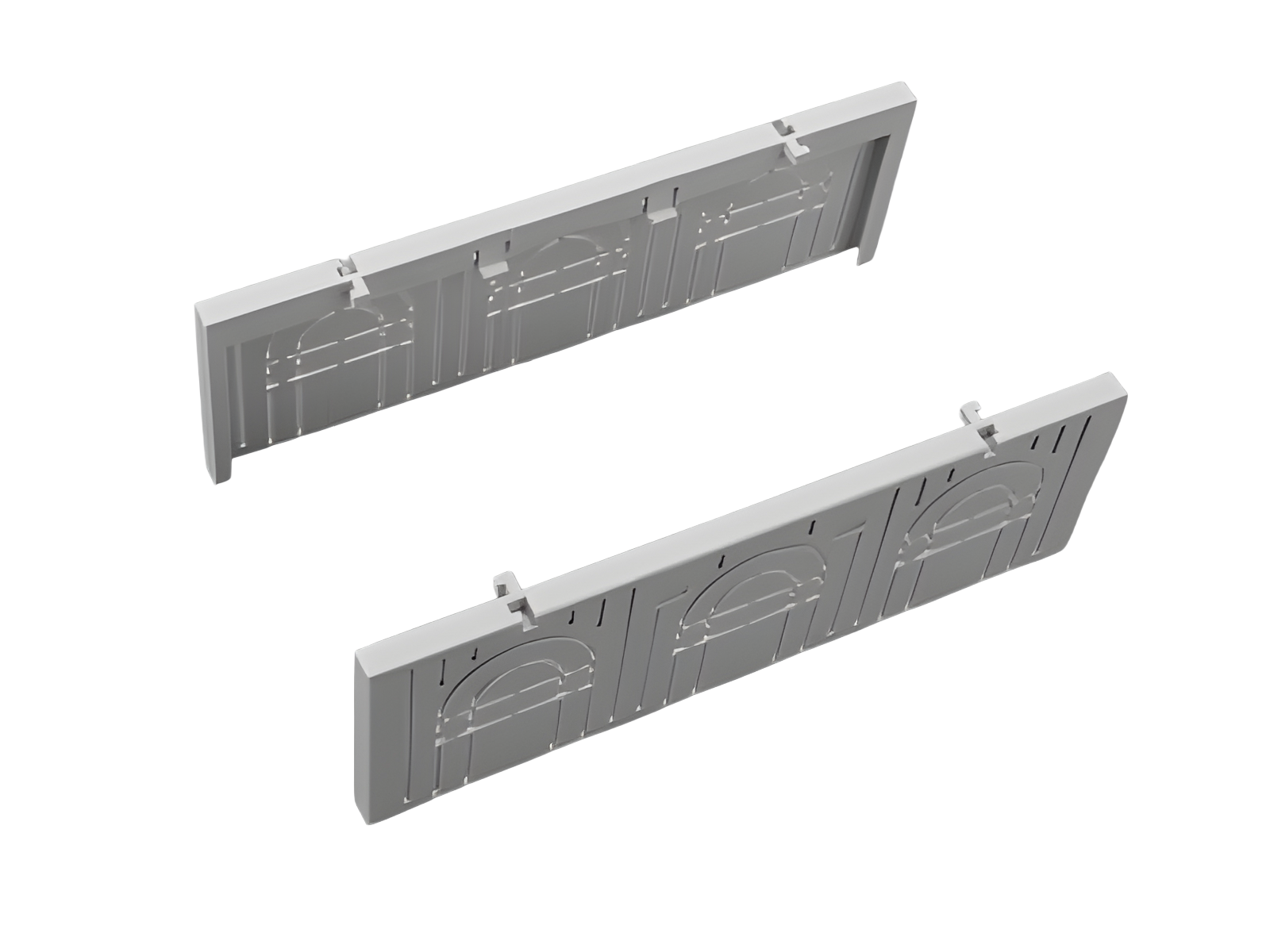

copertura per zona di connessione (33418)

The picture may show a similar product.

Descrizione

Cod.art.: 33418000

copertura per zona di connessione

per basi sezionabili di Gr.NH 2

Montaggio

60Classic

gruppo di prodotto	09
sottogruppo prodotto	51

Pz / conf.	2
EAN	4021267334185

ECLASS 6.1	27142190
ECLASS 7.1	27142190
ETIM 4.0	EC002498
ETIM 5.0	EC002498

Certificazioni

Norme

IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only

Dati tecnici

Details IEC
Norme
IEC 60947-1:2020 IEC 60947-3:2020 AC ratings only

Valori meccanici
L x A x P:	209 x 71 x 8
peso:	4,0 kg/100

Application notes


short-circuit withstandability:	not applicable, since the product does not contain or carry any live parts or is not stressed in the case of a short-circuit

Links

Article master data, overviews and prices

Addizionali metalli

3D and 2D data in a wide range of formats

Downloads

| Riferimenti normativi e tecnici generici

| Mounting instructions

| CAD model 3D STP

| Data packet EPlan (*.edz)

| EU declaration of conformity

| Scheda tecnica prodotto (pdf)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)

Usage

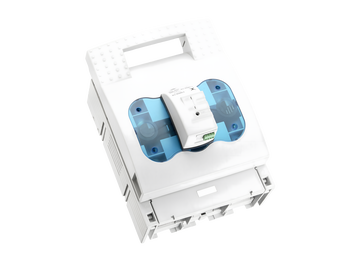

33331000
QUADRON^®Panel
Base sezion. per fus. NH2, 400 A, per pannello
vite M10
with electronic fuse monitoring
Di Più

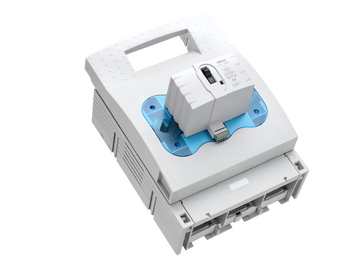

33150000
QUADRON^®Panel
Base sezion. per fus. NH2, 400 A, per pannello
vite M10
with electromechanical fuse monitoring
Di Più

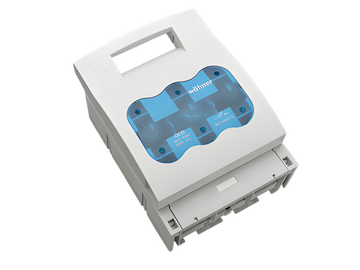

33202000
QUADRON^®Panel
Base sezion. per fus. NH2, 400 A, per pannello
vite M10
Di Più

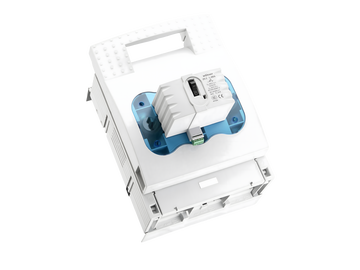

33161000
QUADRON^®60Classic
base sezion. per fus. NH 400 A, per barre, uscita in basso / alto
vite M10
with electromechanical fuse monitoring
connessione cavi in alto o basso
per barre: 12, 20, 30 x 10 e barre profilate
Di Più

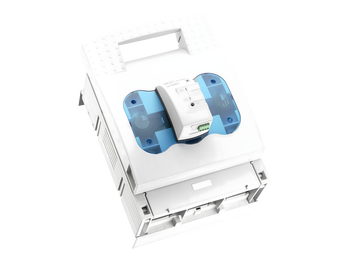

33326000
QUADRON^®60Classic
base sezion. per fus. NH2, 400 A, per barre, uscita in basso / alto
vite M10
with electronic fuse monitoring
connessione cavi in alto o basso
per barre: 12, 20, 30 x 10 e barre profilate
Di Più

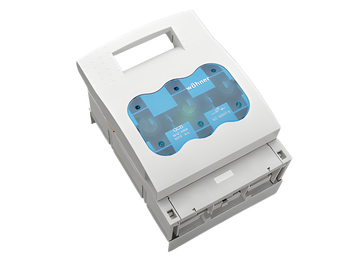

33602000
QUADRON^®60Classic
base sezion. per fus. NH2, 400 A, per barre, uscita in basso / alto
vite M10
connessione cavi in alto o basso
per barre: 12, 20, 30 x 10 e barre profilate
Di Più
