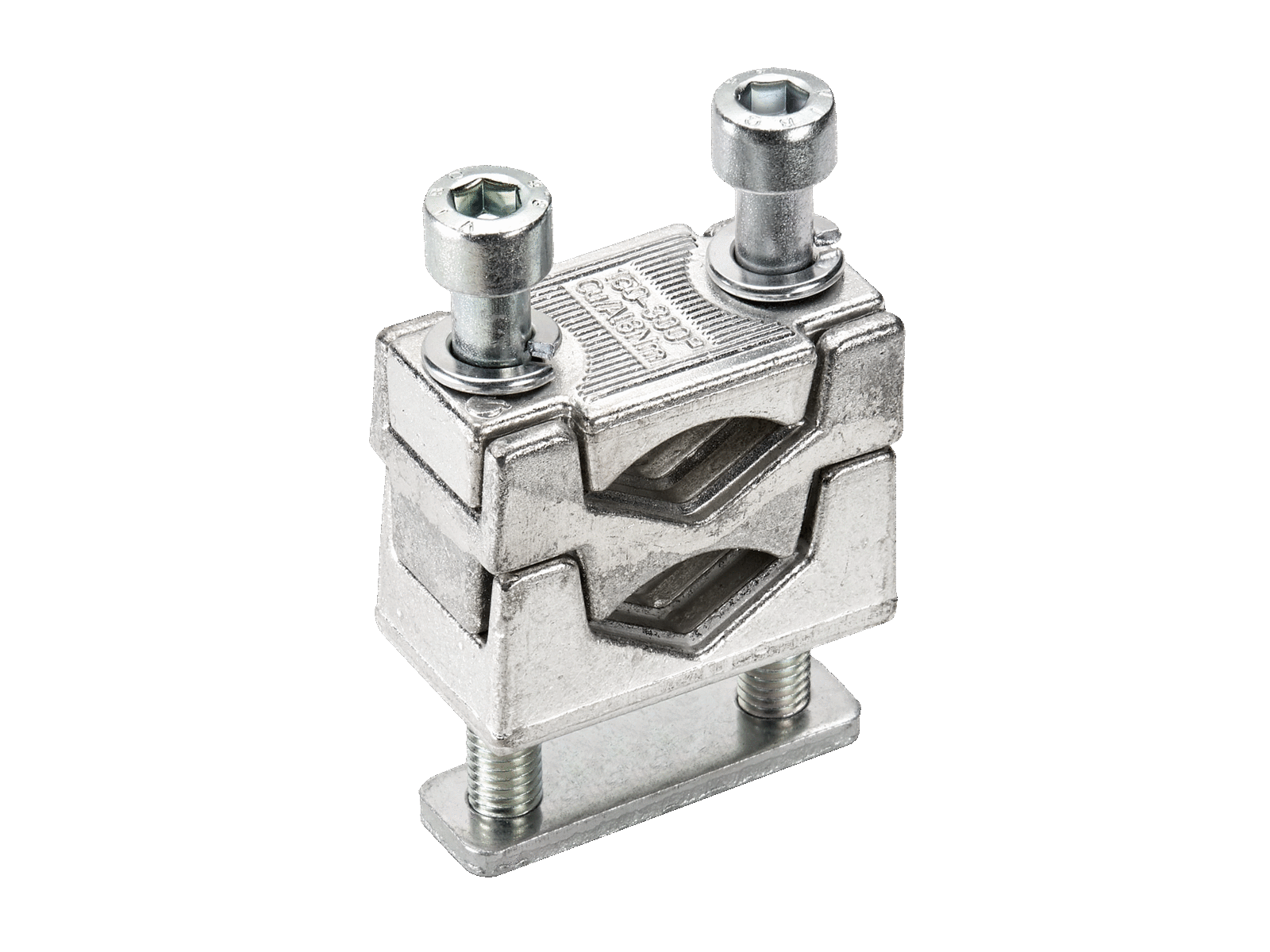

morsetto a prisma, doppio (33385)

The picture may show a similar product.

Descrizione

Cod.art.: 33385 000

morsetto a prisma, doppio

2x 185 mm²

Gr. NH 3

Montaggio

60Classic

gruppo di prodotto 09
sottogruppo prodotto 51
Pz / conf. 1
EAN 4021267333850
ETIM 5.0 EC002498
ETIM 8.0 EC002498

Certificazioni

Norme

IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only

Dati tecnici

Details IEC
Norme
IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only
Valori meccanici
peso: 36,8 kg/100
Connessioni
screw drive: S6
wire stripping: 30 mm
min. cross-section: 120 mm²
max. cross-section: 185 mm²
rm: 185 - 185 mm²
f: 185 - 185 mm²
f + AE: 120 - 120 mm²
(f + AE may not fit with max. cross-section)
sm: 185 - 185 mm²
Md min.: 6,4 Nm
Md max.: 9,6 Nm
Proprietà materiali
halogen-free: Yes

Istruzioni per l'uso

determined by main product

Links

Article master data, overviews and prices

Addizionali metalli

3D and 2D data in a wide range of formats

CAD Daten WSCAD

Downloads

| Riferimenti normativi e tecnici generici

| Mounting instructions

| Data packet EPlan (*.edz)

| Dimensioned drawing

| EU declaration of conformity

| Scheda tecnica prodotto (pdf)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)

Usage

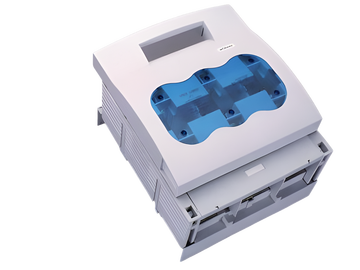

33603 000
QUADRON®60Classic
base sezion. per fus. NH3, 630 A, per barre, uscita in basso / alto
Size NH 3
vite M12
connessione cavi in alto o basso
per barre: 12, 20, 30 x 10 e barre profilate
Di Più

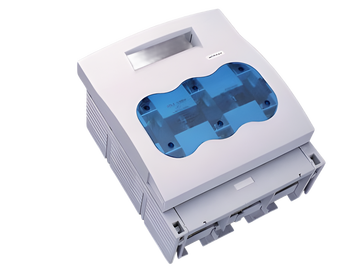

33203 000
QUADRON®Panel
Base sezion. per fus. NH3, 630 A, per pannello
Size NH 3
vite M12
for mounting plate
Di Più

33151 000
QUADRON®Panel
Base sezion. per fus. NH3, 630 A, per pannello
Size NH 3
vite M12
with electromechanical fuse monitoring
for mounting plate
Di Più

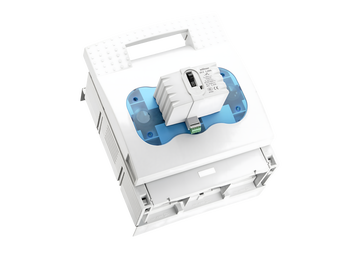

33162 000
QUADRON®60Classic
base sezion. per fus. NH 630 A, per barre, uscita in basso / alto
Size NH 3
vite M12
with electromechanical fuse monitoring
connessione cavi in alto o basso
per barre: 12, 20, 30 x 10 e barre profilate
Di Più

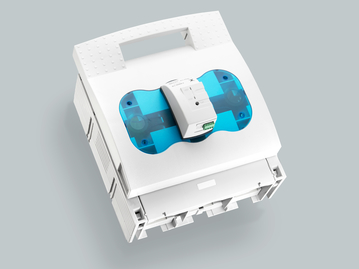

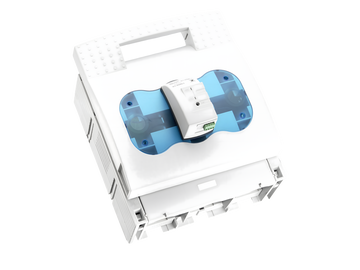

33332 000
QUADRON®Panel
Base sezion. per fus. NH3, 630 A, per pannello
Size NH 3
vite M12
with electronic fuse monitoring
for mounting plate
Di Più

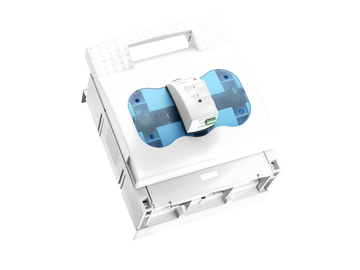

33327 000
QUADRON®60Classic
base sezion. per fus. NH3, 630 A, per barre, uscita in basso / alto
Size NH 3
vite M12, uscita in basso/ alto
with electronic fuse monitoring
connessione cavi in alto o basso
per barre: 12, 20, 30 x 10 e barre profilate
Di Più
