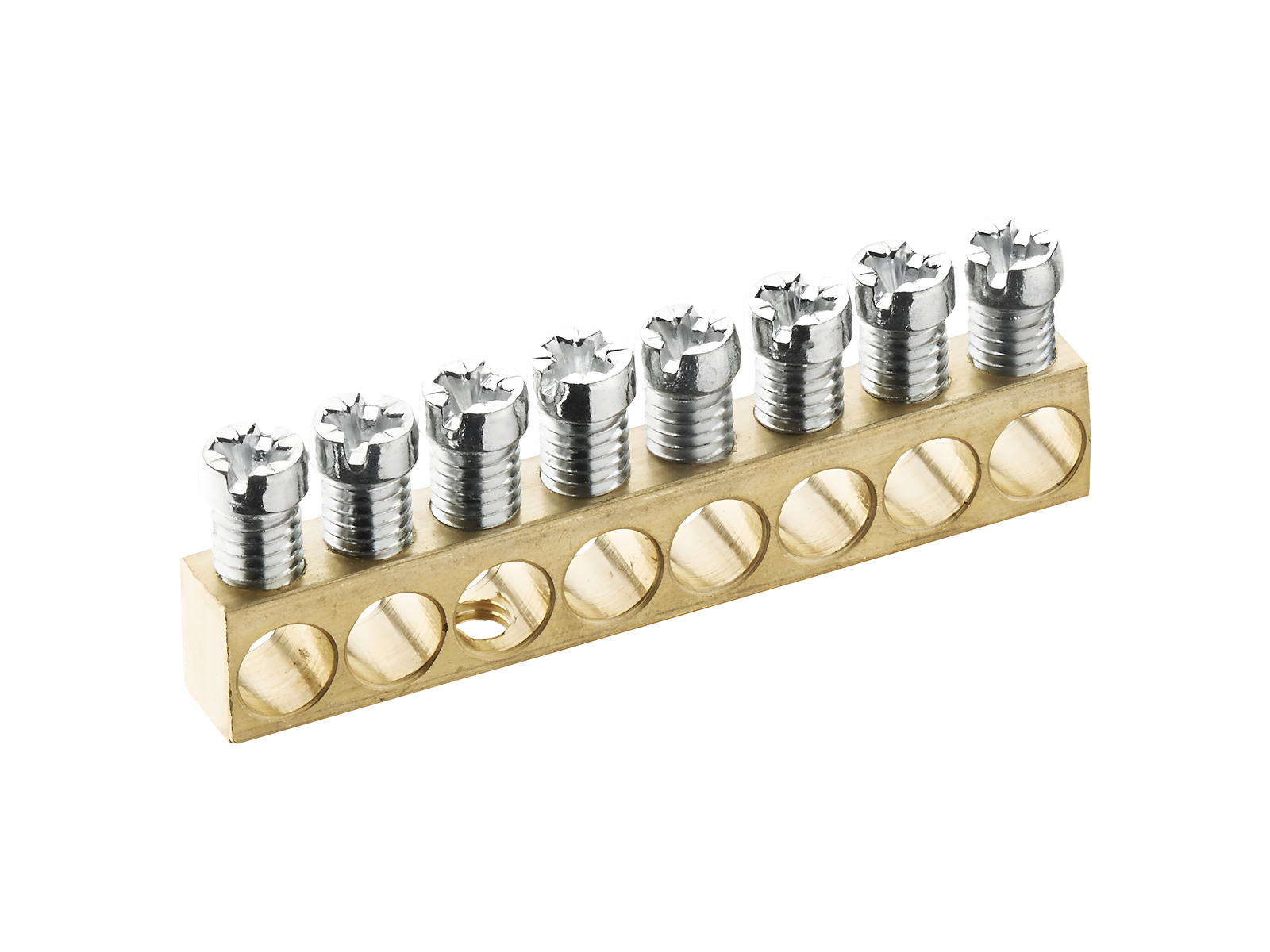

Barretta PE/N 63 A (01126)

The picture may show a similar product.

Descrizione

Cod.art.: 01126000

Barretta PE/N 63 A

8 morsetti

autobloccanti

gruppo di prodotto	06
sottogruppo prodotto	33

Pz / conf.	100
EAN	4021267011260

ECLASS 6.1	27141139
ECLASS 7.1	27141139
ETIM 4.0	EC000485
ETIM 5.0	EC000485

Certificazioni

Norme

IEC 60664-1:2007

Omologazione CCC : no certification required

Dati tecnici

Details IEC
Norme
IEC 60664-1:2007

Electrical data IEC
Corrente nominale (IEC):	63 A

Valori meccanici
L x A x P:	52 x 9 x 6.5
peso:	2,2 kg/100

Connessioni
max. cross-section:	10 mm²

Application notes

Avvisi e consigli	max. Drehmoment = 2Nm

Links

Article master data, overviews and prices

Addizionali metalli

3D and 2D data in a wide range of formats

Downloads

| Riferimenti normativi e tecnici generici

| CAD model 3D STP

| CAD symbol 2D DXF

| Data packet EPlan (*.edz)

| Dimensioned drawing

| EU declaration of conformity

| Scheda tecnica prodotto (pdf)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)
