Supporto EEC per componenti (32478)

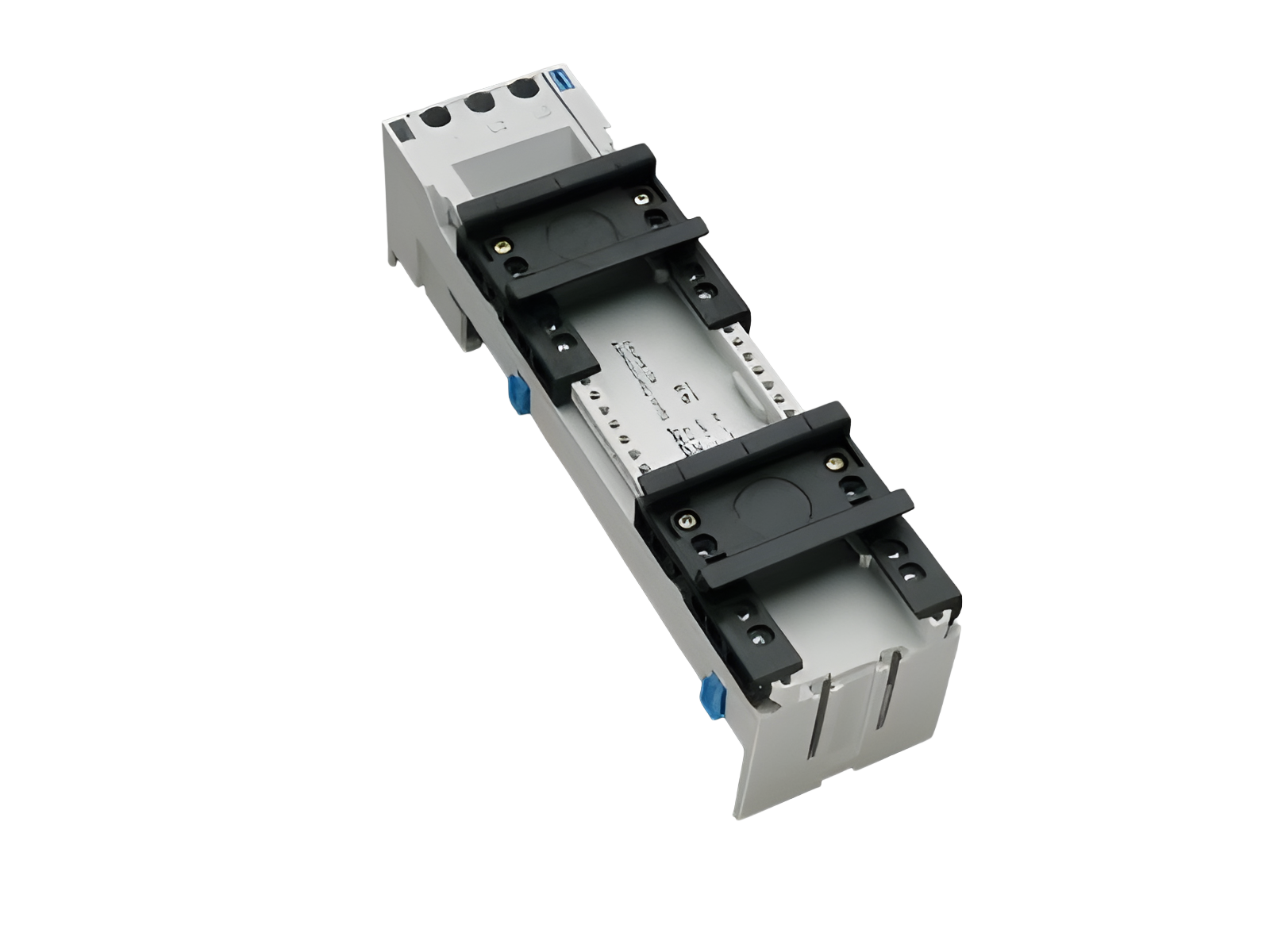

The picture may show a similar product.

Descrizione

Cod.art.: 32478000

EQUES^®60Classic

Supporto EEC per componenti

con 2 guide DIN scorrevoli

54 x 200, senza connessioni elettriche

per barre 12, 15, 20, 25, 30 x 5, 10 e barre profilate

Montaggio

60Classic

gruppo di prodotto	05
sottogruppo prodotto	17

Pz / conf.	4
EAN	4021267324780

ECLASS 6.1	27370304
ECLASS 7.1	27370304
ETIM 4.0	EC001531
ETIM 5.0	EC001531

Certificazioni

Norme

IEC 61439-1:2020

UL 508

Omologazioni

CSA , UL , DNV GL

for UL feeder circuits >250V

type no.: EEC6000-L

UL file: E123577, UL category (for USA): NMTR https://www.ul.com

UL file: E123577, UL category (for Canada): NMTR7 https://www.ul.com

CSA file: 110285, CSA class: 3211-37 https://directories.csa-international.org

Omologazione CCC : no certification required

Dati tecnici

Details IEC
Norme
IEC 61439-1:2020

Electrical data IEC
tensione nominale (IEC) AC:	690 V

tensione nominale di isolamento U_i AC:	800 V
tensione di picco U_imp:	6 kV

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 0,0 W.

(The power dissipation at full load would be 0,0 W.)

Details UL
Norme
UL 508

for UL feeder circuits >250V

Electrical data UL
tensione nominale (UL) AC:	600 V
frequenza nominale (UL):	50 / 60 Hz

Valori meccanici
L x A x P:	54 x 200 x 63
peso:	27,7 kg/100
per barre:	12, 15, 20, 25, 30 x 5, 10 e barre profilate

Application notes

There must be a clearance of at least 12 mm above the article to remove it from the busbar system.
Avvisi e consigli	For compact mounting of complete motor circuits with commercially available switchgear and safe mechanical and electrical connection to the busbar system.

short-circuit withstandability:	not applicable, since the product does not contain or carry any live parts or is not stressed in the case of a short-circuit

for UL feeder circuits >250V
