Switch ibrido , per 1 carico 3p opp.3 carichi 1p (36154)

The picture may show a similar product.

Descrizione

Cod.art.: 36154000A

OMUS^®CrossBoard

Switch ibrido , per 1 carico 3p opp.3 carichi 1p

modulo elettronico, switch per carichi ohmici, 25 A (IEC)

per carichi ohmici

con CrossLink® interface

codice obsoleto

Montaggio

CrossBoard® 125A / 250A, CrossBoard® 800 A

gruppo di prodotto	21
sottogruppo prodotto	11

Pz / conf.	1
EAN	4021267361549

ECLASS 6.1	27370804
ECLASS 7.1	27370804
ETIM 4.0	EC001037
ETIM 5.0	EC001037

Certificazioni

Norme

IEC 60947-1:2007 + A1:2010 + A2:2014
IEC 60947-4-3:2014

Omologazioni

IEC (CB)

type no.: OM25-H

Dati tecnici

Details IEC
Norme
IEC 60947-1:2007 + A1:2010 + A2:2014 IEC 60947-4-3:2014

Electrical data IEC
Corrente nominale (IEC):	25 A
tensione nominale (IEC) AC:	400 V
tensione min. di impiego AC:	42 V

corrente min. del carico:	2 A
frquenza max. di commutazione :	1 Hz

reply contact:

1 NO + 1 CO

frequenza nominale (IEC):

50 Hz

tensione nominale di isolamento U_i AC:	500 V
tensione di picco U_imp:	2.5 kV

corrente nom. di cto cto condizionata da fusibili (AC):

30 kA / 400 V

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 12,8 W.

(The power dissipation at full load would be 20,0 W.)

Valori meccanici
L x A x P:	36 x 160 x 130
peso:	55,2 kg/100
Poli:	3 poli

grado di protezione:

IP20

in posizione verticale:	Yes
in posizione orizzontale:	No

Connessioni
screw clamp connection
min. cross-section:	1,5 mm²
max. cross-section:	6 mm²
Md min.:	0,5 Nm
Md max.:	0,8 Nm

min. cross-section UL:	AWG 16
max. cross-section UL:	AWG 8
torque (UL):	7 lb-in

Application notes

permitted degree of polution:	2

Links

Article master data, overviews and prices

Addizionali metalli

3D and 2D data in a wide range of formats

Downloads

| Riferimenti normativi e tecnici generici

| Operation instructions

| CAD model 3D PDF

| CAD model 3D STP

| CAD symbol 2D DXF

| Data packet EPlan (*.edz)

| Dimensioned drawing

| Data sheet

| EU declaration of conformity

| Scheda tecnica prodotto (pdf)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)

Accessori

31252000
fusibile cilindrico 30 A
-Mersen-
600 V AC, time delay
Class CC
for control transformer applications
Di Più

31080000A

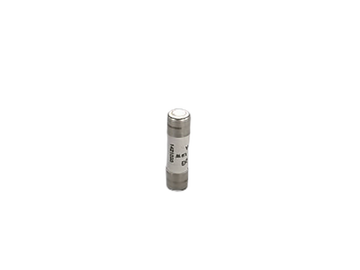

fusibile cilindrico 30 A
-Mersen-
600 V AC, time delay
Class CC
for motor load applications
NUOVO
Di Più

31189000
fusibile cilindrico 32 A
400 V, gG
10 x 38
Di Più

Usage

36153000A
OMUS^®60Classic
Switch ibrido , per 1 carico 3p opp.3 carichi 1p
Switch per carichi ohmici, 25 A (IEC)
per barre: 12, 15, 20, 25, 30 x 5, 10 e barre profilate
per carichi ohmici
codice obsoleto
Di Più

36158000A
OMUS^®60Classic
Switch ibrido , per 1 carico 3p opp.3 carichi 1p
Switch per carichi ohmici, 20 A (UL)
per barre: 12, 15, 20, 25, 30 x 5, 10 e barre profilate
per carichi ohmici
codice obsoleto
Di Più

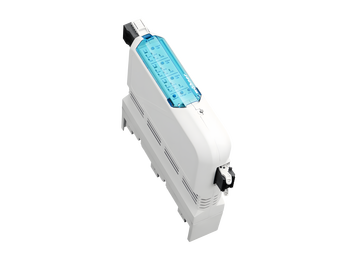

36152000A
OMUS^®30Compact
Switch ibrido , per 1 carico 3p opp.3 carichi 1p
Switch per carichi ohmici, 25 A (IEC)
per barre: 12 x 5, 10
per carichi ohmici
codice obsoleto
Di Più

36157000A
OMUS^®30Compact
switch ibrido , per 1 carico 3p opp.3 carichi 1p
Switch per carichi ohmici, 20 A (UL)
per barre: 12 x 5, 10
per carichi ohmici
codice obsoleto
Di Più

https://pim.woehner.de/IT/IT/1000177466

Trova il tuo contatto

to the contact site

Wöhner GmbH & Co. KG
Elektrotechnische Systeme
Mönchrödener Str. 10
96472 Rödental

Order hotline (Germany)
+49 9563 751 161
order@woehner.de

Technical hotline (Germany)
+49 9563 751 260
support@woehner.com

Newsletter
Legal Notice
Ulteriori informazioni

Italiano Deutsch English

Deutschland France Italia Switzerland International
