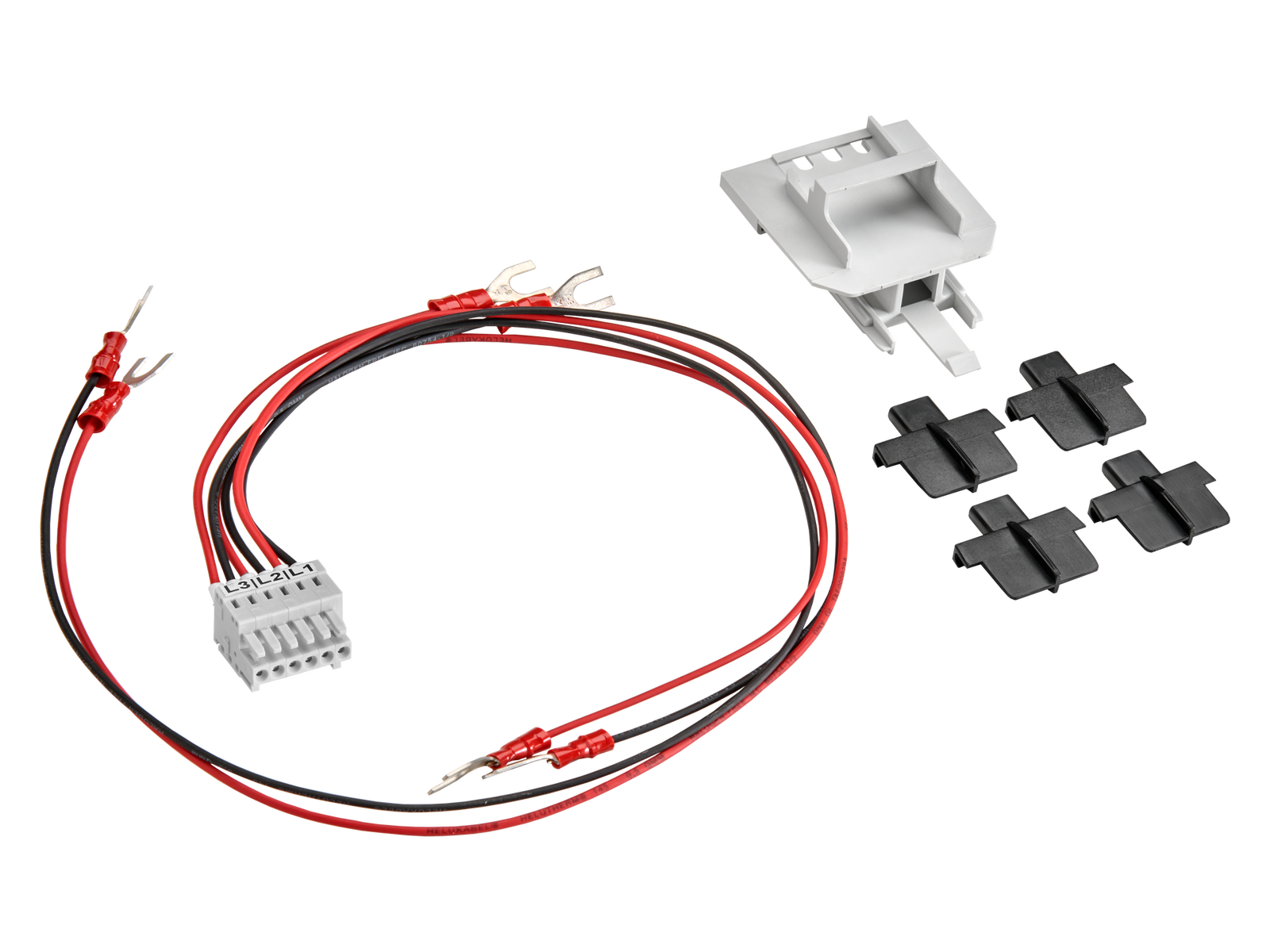

Connection kit LTL NH1-3 for RJ12 cables (37901)

The picture may show a similar product.

Descrizione

Cod.art.: 37901 000A

Connection kit LTL NH1-3 for RJ12 cables

spring strip with 6 x 0.5 mm² cables

for internal wiring of the transformers and connection of the RJ12 cable

disponibile a breve

gruppo di prodotto	12
sottogruppo prodotto	70

pz/ conf.	1
EAN	4021267376017

ECLASS 6.1	27142190
ECLASS 7.1	27142190
ETIM 4.0	EC002498
ETIM 5.0	EC002498

Certificazioni

Norme

IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only

Dati tecnici

Details IEC
Norme
IEC 60947-1:2020 IEC 60947-3:2020 AC ratings only

Valori elettrici

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 0,0 W.

(The power dissipation at full load would be 0,0 W.)

Valori meccanici
peso:	2,8 kg/100

Application notes


not applicable, since the product does not contain or carry any live parts or is not stressed in the case of a short-circuit

Links

Article master data, overviews and prices

Addizionali metalli

3D and 2D data in a wide range of formats

CAD Daten WSCAD

Downloads

| Riferimenti normativi e tecnici generici

| EU declaration of conformity

| Scheda tecnica prodotto (pdf) - draft

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf) - draft

| Text for specification - standard version (*.rtf) - draft

Usage

37535 000A
QUADRON^®185Power
Base sezion. verticale per fusibili NH, 160 A
Gr. 00, sez. singolarm.
versione profonda con morsetto a V 95 mm²
morsetto aluminium, inserto ottone
prewired with 3x measuring transformers 150 A / 333 mV, accuracy class 0.5, with 6-pole plug connection
per barre: 30, 40, 60, 80, 100, 120 x 10
disponibile a breve
Di Più

37535 000B
QUADRON^®185Power
Base sezion. verticale per fusibili NH, 160 A
Gr. 00, sez. singolarm.
versione profonda con morsetto a V 95 mm²
morsetto aluminium, inserto ottone
prewired with 3x measuring transformers 150 A / 333 mV, accuracy class 1, with 6-pole plug connection
per barre: 30, 40, 60, 80, 100, 120 x 10
disponibile a breve
Di Più

37700 000A
QUADRON^®185Power
Base sezion. verticale per fusibili NH, 160 A
Gr. 00, sez. contemp.
versione profonda con bulloni M8
morsetto aluminium, inserto ottone
prewired with 3x measuring transformers 150 A / 333 mV, accuracy class 0.5, with 6-pole plug connection
per barre: 30, 40, 60, 80, 100, 120 x 10
NUOVO
Di Più

37530 000B
QUADRON^®185Power
Base sezion. verticale per fusibili NH, 160 A
Gr. 00, sez. contemp.
versione profonda con morsetto a V 95 mm²
morsetto aluminium, inserto ottone
prewired with 3x measuring transformers 150 A / 333 mV, accuracy class 1, with 6-pole plug connection
per barre: 30, 40, 60, 80, 100, 120 x 10
disponibile a breve
Di Più

37530 000A
QUADRON^®185Power
Base sezion. verticale per fusibili NH, 160 A
Gr. 00, sez. contemp.
high version with V-clamp 16-120 mm²
terminal body alu, pressure piece steel
prewired with 3x measuring transformers 150 A / 333 mV, accuracy class 0.5, with 6-pole plug connection
per barre: 30, 40, 60, 80, 100, 120 x 10
disponibile a breve
Di Più

https://pim.woehner.de/IT/INT/1000380726

Trova il tuo contatto

to the contact site

Wöhner GmbH & Co. KG
Elektrotechnische Systeme
Mönchrödener Str. 10
96472 Rödental

Order hotline (Germany)
+49 9563 751 161
order@woehner.de

Technical hotline (Germany)
+49 9563 751 260
support@woehner.com
