Base sezion. verticale per fusibili NH, 160 A (33234)

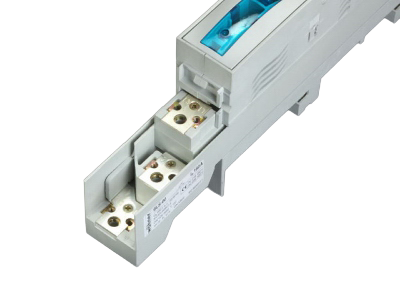

The picture may show a similar product.

Descrizione

Cod.art.: 33234000

Base sezion. verticale per fusibili NH, 160 A

vite M8 / brida 70mm²

Gr. NH 00

per barre 12, 15, 20, 25, 30 x 5, 10 e barre profilate

Montaggio

60Classic

Vantaggi prodotto

Self-closing inspection holes are available in the cover.

gruppo di prodotto	12
sottogruppo prodotto	50

pz/ conf.	1
EAN	4021267332341

ECLASS 6.1	27142108
ECLASS 7.1	27142108
ETIM 4.0	EC001046
ETIM 5.0	EC001046

Certificazioni

Norme

IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only

Omologazioni

IEC (CB) , CCC

type no.: SLS-00

CCC certificate: 2004010302117261

Dati tecnici

per fusibili di grandezza:	NH 000, NH 00
fusibile secondo norma:	IEC / HD 60269-2
potenza diss. max. ammissibile del fusibile inserito:	12 W
requirements for contact parts:	Fuse links with silver-plated contact pieces recommended. For fuse links with nickel-plated contact pieces, a reduction factor of 0.8 is to be observed.

Details IEC
Norme
IEC 60947-1:2020 IEC 60947-3:2020 AC ratings only

Electrical data IEC
corrente nominale (IEC):	160 A
tensione nominale (IEC) AC:	690 V

tensione nominale di isolamento U_i AC:	1000 V
tensione di picco U_imp:	8 kV

Categoria d'impiego AC:	AC-22B (690V) AC-23B (400V) AC-23B (500V/125A)
Categoria d'impiego DC:	DC-20B max. voltage between the fuses: 1000V visible information required: Do not switch under load.

corrente nom. di cto cto condizionata da fusibili (AC):	50 kA / 690 V
secondo prove fatte con fusibili di caratteristica:	gG

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 17,3 W.

(The power dissipation at full load would be 27,0 W.)

Supplementary data IEC
I seguenti valori sono stati rilevati tramite prove con determinate condizioni. Prima di progettare vostro impianto chiedere a Wöhner suddette condizioni.

tensione max. ammissibile (IEC) DC:

1000 V

Sezionatori e basi sezionabili sec. IEC 60947-3 possono essere impiegati anche oltre alla loro tensione nominale, fino al valore della tensione d'isolamento, se l'impiego prevede l'utilizzo come semplice base portafusibile (senza funzione di sezionamento), e se viene indicato ben visibile sul prodotto stesso.

Degree of protection IP30 at front, degree of protection near terminal depends on installation

Valori meccanici
L x A x P:	50 x 455 x 136
peso:	146,0 kg/100
per barre:	12, 15, 20, 25, 30 x 5, 10 e barre profilate

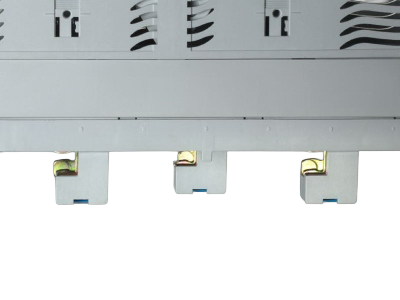

Type of fastening:
patented click mechanism, connection 70mm², screw M8, 12 - 14Nm torque,
connection
clamp 1.5-70mm², 3Nm torque, wedge clamp terminal 16-70mm², 3Nm torque

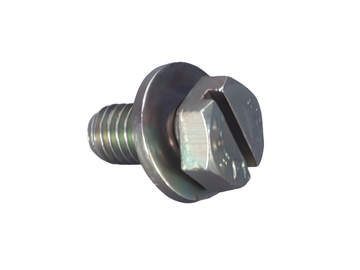

Connessioni

viti M8 : C. serr. 12 - 14 Nm

Application notes

Sezionatori e basi sezionabili sec. IEC 60947-3 possono essere impiegati anche oltre alla loro tensione nominale, fino al valore della tensione d'isolamento, se l'impiego prevede l'utilizzo come semplice base portafusibile (senza funzione di sezionamento), e se viene indicato ben visibile sul prodotto stesso.

potenza diss. max. ammissibile del fusibile inserito:	12 W
requirements for contact parts:	Fuse links with silver-plated contact pieces recommended. For fuse links with nickel-plated contact pieces, a reduction factor of 0.8 is to be observed.
