Supporto per barre

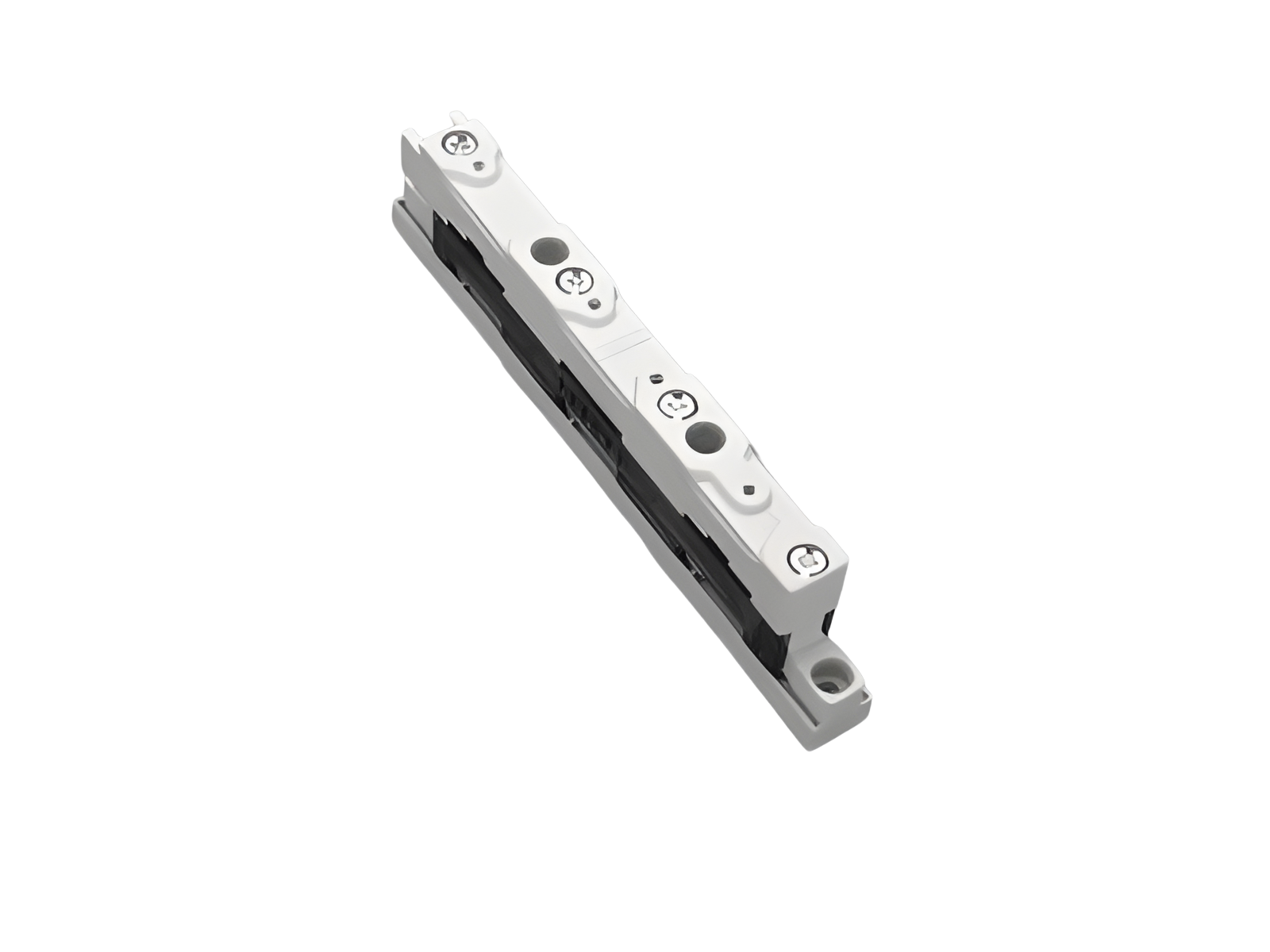

The picture may show a similar product.

Descrizione

Cod.art.: 01500 000

Supporto per barre

3p, con fori di fissaggio esterni

per barre 12, 15, 20, 25, 30 x 5, 10

Montaggio

60Classic

Vantaggi prodotto

With additional external screw holes
can also be used as centre support

gruppo di prodotto 06
sottogruppo prodotto 09
pz/ conf. 10
EAN 4021267015008
ECLASS 14.0 27400607
ETIM 5.0 EC001166
ETIM 8.0 EC001166
ETIM 10.0 EC001166

Certificazioni

Norme

IEC 61439-1:2020

Omologazioni

DNV GL

type no.: S610

EAC Type: SB

Omologazione CCC : no certification required

Dati tecnici

Details IEC
Norme
IEC 61439-1:2020
Electrical data IEC
tensione nominale (IEC) AC: 800 V
frequenza nominale (IEC): 50 / 60 Hz
tensione nominale di isolamento Ui AC: 1000 V
tensione di picco Uimp: 8 kV
resistenza nom. alla corrente di picco Ipk max.: 73 kA
corrente nom. di breve durata Icw (1,0 s) max.: 34.2 kA

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 0,0 W.

(The power dissipation at full load would be 0,0 W.)

Supplementary data IEC

I seguenti valori sono stati rilevati tramite prove con determinate condizioni. Prima di progettare vostro impianto chiedere a Wöhner suddette condizioni.
tensione max. ammissibile (IEC) DC: 1500 V
min. permitted operation temperature -40°C
Valori meccanici
L x A x P: 20 x 215 x 50
peso: 13,7 kg/100
Poli: 3 poli
per barre: 12, 15, 20, 25, 30 x 5, 10
Proprietà materiali
halogen-free: Yes

Istruzioni per l'uso

La capacità di isolamento dell'articolo dipende dalle condizioni di installazione.

Links (Prices, CAD data)

Article master data, overviews and prices

Addizionali metalli

3D and 2D data in a wide range of formats

CAD data WSCAD

Downloads

| Riferimenti normativi e tecnici generici

| CAD model 3D PDF

| CAD model 3D STP

| CAD symbol 2D DXF

| Data packet EPlan (*.edz)

| Dimensioned drawing

| Short-circuit diagram IEC

| EU declaration of conformity

| Scheda tecnica prodotto (pdf)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)

Accessori

covers

01573 000
Copertura laterale
per supporti barre 01484, 01495, 01500, 01508 e 01603
