univerzální držák přípojnic

Obrázek může zobrazovat podobný produkt.

Popis

Part No.: 01500 000

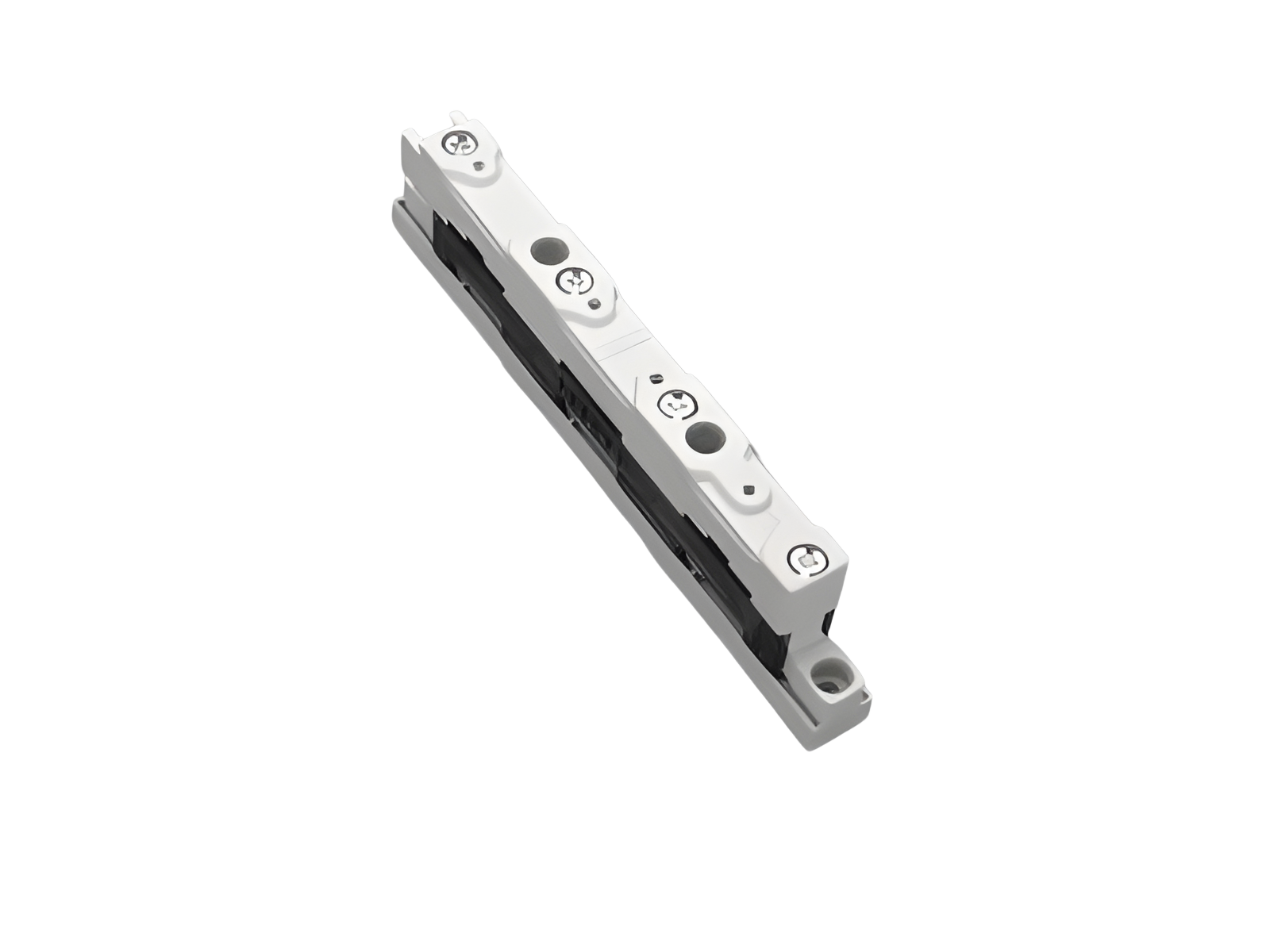

univerzální držák přípojnic

3-pólový, s dodatečnými otvory pro šrouby vně

pro přípojnici 12, 15, 20, 25, 30 x 5, 10

System

60Classic

Advantages of the product

With additional external screw holes
can also be used as centre support

Produktová skupina 06
Podskupina 09
velikost balení 10
EAN 4021267015008
ECLASS 14.0 27400607
ETIM 5.0 EC001166
ETIM 8.0 EC001166
ETIM 10.0 EC001166

Schválení dle norem

Standardy

IEC 61439-1:2020

Schválení dle norem

DNV GL

typové číslo: S610

EAC Type: SB

CCC schválení: certifikace není vyžadována

Produktová data

Detaily IEC
Standardy
IEC 61439-1:2020
Elektrické údaje IEC
jmenovité napětí (IEC) AC: 800 V
jmenovitá frekvence (IEC): 50 / 60 Hz
jmenovité izolační napětí Ui AC: 1000 V
jmenovité přepětí Uimp : 8 kV
jmenovitá proudová špičková výdrž Ipk max.: 73 kA
jmenovitá krátkodobá výdrž proudu I cw (1,0 s) max.: 34.2 kA

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 0,0 W.

(The power dissipation at full load would be 0,0 W.)

Supplementary data IEC

The following values have been verified with tests under certain conditions. Please ask Wöhner for this conditions before designing your panel.
max. povolené napětí (IEC) DC: 1500 V
min. permitted operation temperature -40°C
Mechanické údaje
Š x V x H: 20 x 215 x 50
hmotnost: 13,7 kg/100
póly: 3-pólový
pro přípojnici: 12, 15, 20, 25, 30 x 5, 10
Vlastnosti materiálu
halogen-free: Yes

Application notes

The insulation performance of the article depends on the installation conditions.

Links (Prices, CAD data)

Article master data, overviews and prices

Aktuální kovové příplatky

3D and 2D data in a wide range of formats

CAD data WSCAD

Ke stažení

| Všeobecné technické informace

| CAD model 3D PDF

| CAD model 3D STP

| CAD symbol 2D DXF

| Datový blok Eplan (*.edz)

| Rozměrový výkres

| Short-circuit diagram IEC

| EU prohlášení o shodě

| Popis produktu (PDF)

| Product data for design verfication according to IEC / EN 61439-1

| Text pro specifikaci - rozšířená verze (* .rtf)

| Text pro specifikaci - standardní verze (* .rtf)

Příslušenství

covers

01573 000

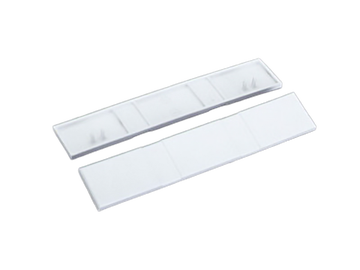

koncový kryt
pro držák přípojnic 01484, 01495, 01500, 01508 a 01603
