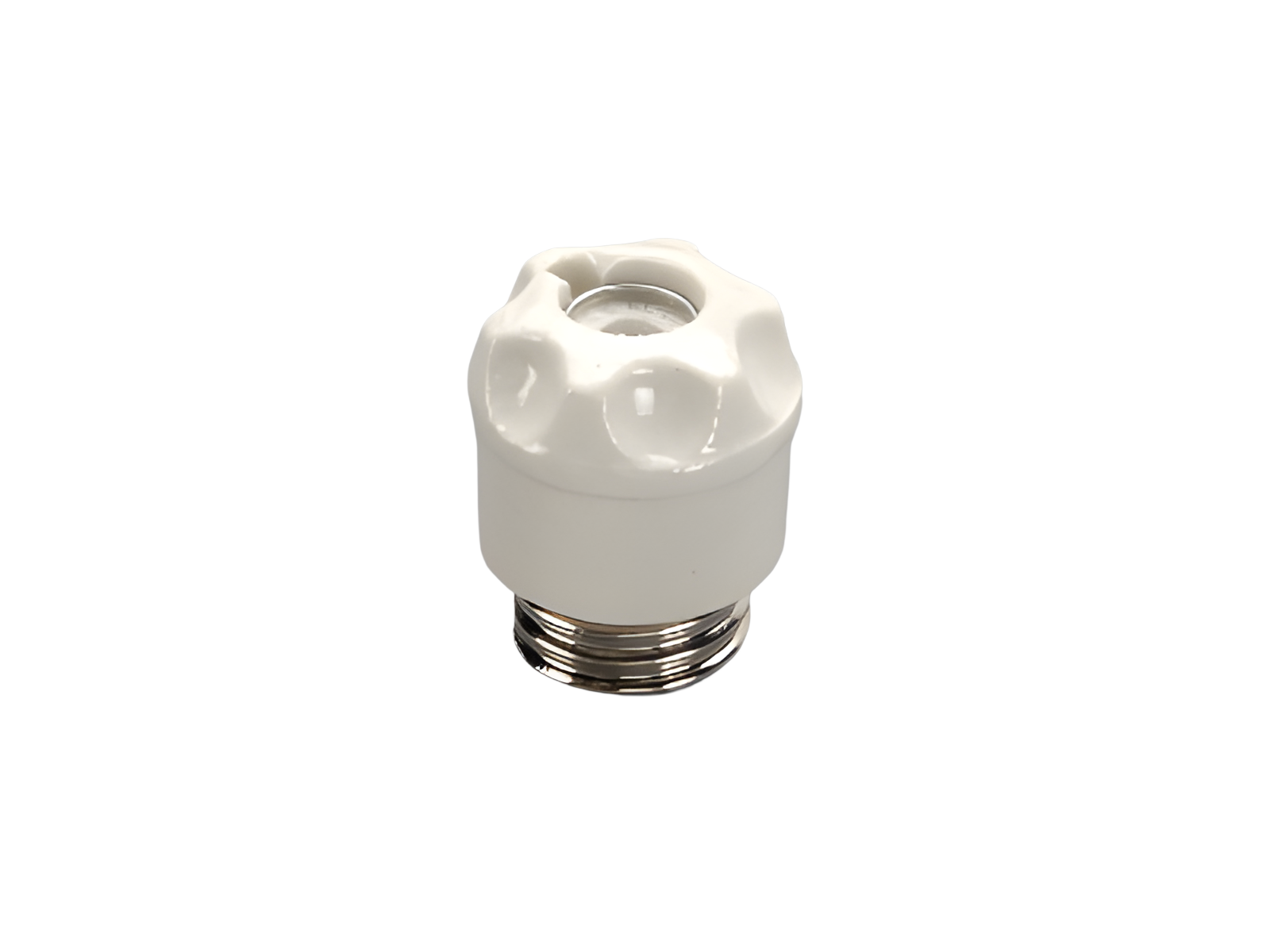

tappo a vite DII, porcellana (01098)

The picture may show a similar product.

Descrizione

Cod.art.: 01098000

tappo a vite DII, porcellana

500 V

E 27

gruppo di prodotto	22
sottogruppo prodotto	05

pz/ conf.	20
EAN	4021267010980

ECLASS 6.1	27142114
ECLASS 7.1	27142114
ETIM 4.0	EC000093
ETIM 5.0	EC000093

Certificazioni

Norme

IEC 60269-1:2006 + A1:2009 + A2:2014
IEC 60269-3:2010 + A1:2013 + A2:2019

Dati tecnici

grandezza:

DII / E 27

Details IEC
Norme
IEC 60269-1:2006 + A1:2009 + A2:2014 IEC 60269-3:2010 + A1:2013 + A2:2019

Electrical data IEC
tensione nominale (IEC) AC:	500 V

tensione nominale (IEC) DC:

500 V

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 0,0 W.

(The power dissipation at full load would be 0,0 W.)

Valori meccanici
peso:	4,8 kg/100

Links

Article master data, overviews and prices

Addizionali metalli

3D and 2D data in a wide range of formats

Downloads

| Riferimenti normativi e tecnici generici

| CAD model 3D STP

| Data packet EPlan (*.edz)

| EU declaration of conformity

| Scheda tecnica prodotto (pdf)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)

Usage

31481000
CUSTO^®60Classic
Base per fusibili DII, 42mm, montaggio su barre
per barre 10 mm, calibro a vite
E 27 / 3P
per barre: 12, 15, 20, 25, 30 x 10 e barre profilate
Di Più

31408000
CUSTO^®60Classic
Base per fusibili DII, 42mm, montaggio su barre
per barre 10 mm, calibro ad annello
E 27 / 3P
per barre: 12, 15, 20, 25, 30 x 10 e barre profilate
Di Più

31070000
Striscia di copertura DII
E 27
larghezza 42 mm
Di Più

31072000
Striscia di copertura DII
E 27
doppia, larghezza 84 mm
Di Più

31918000
CUSTO^®60Classic
Base per fusibili DII, 42mm, montaggio su barre
calibro ad annello
E 27 / 3P
per barre: 12, 15, 20, 25, 30 x 5, 10 e barre profilate
Di Più

31441000
CUSTO^®60Classic
Base per fusibili DII, 42mm, montaggio su barre
per calibro a vite
E 27 / 3P
per barre: 12, 15, 20, 25, 30 x 5, 10 e barre profilate
Di Più

31950000
CUSTO^®60Classic
Base per fusibili DII, 42mm, montaggio su barre
incluse cop. frontali e sup./inf., calibro a vite
E 27 / 3P
per barre: 12, 15, 20, 25, 30 x 5, 10 e barre profilate
Di Più

31946000
CUSTO^®60Classic
Base per fusibili DII, 42mm, montaggio su barre
incluse cop. frontali e sup./inf., calibro ad annello
E 27 / 3P
per barre: 12, 15, 20, 25, 30 x 5, 10 e barre profilate
Di Più
