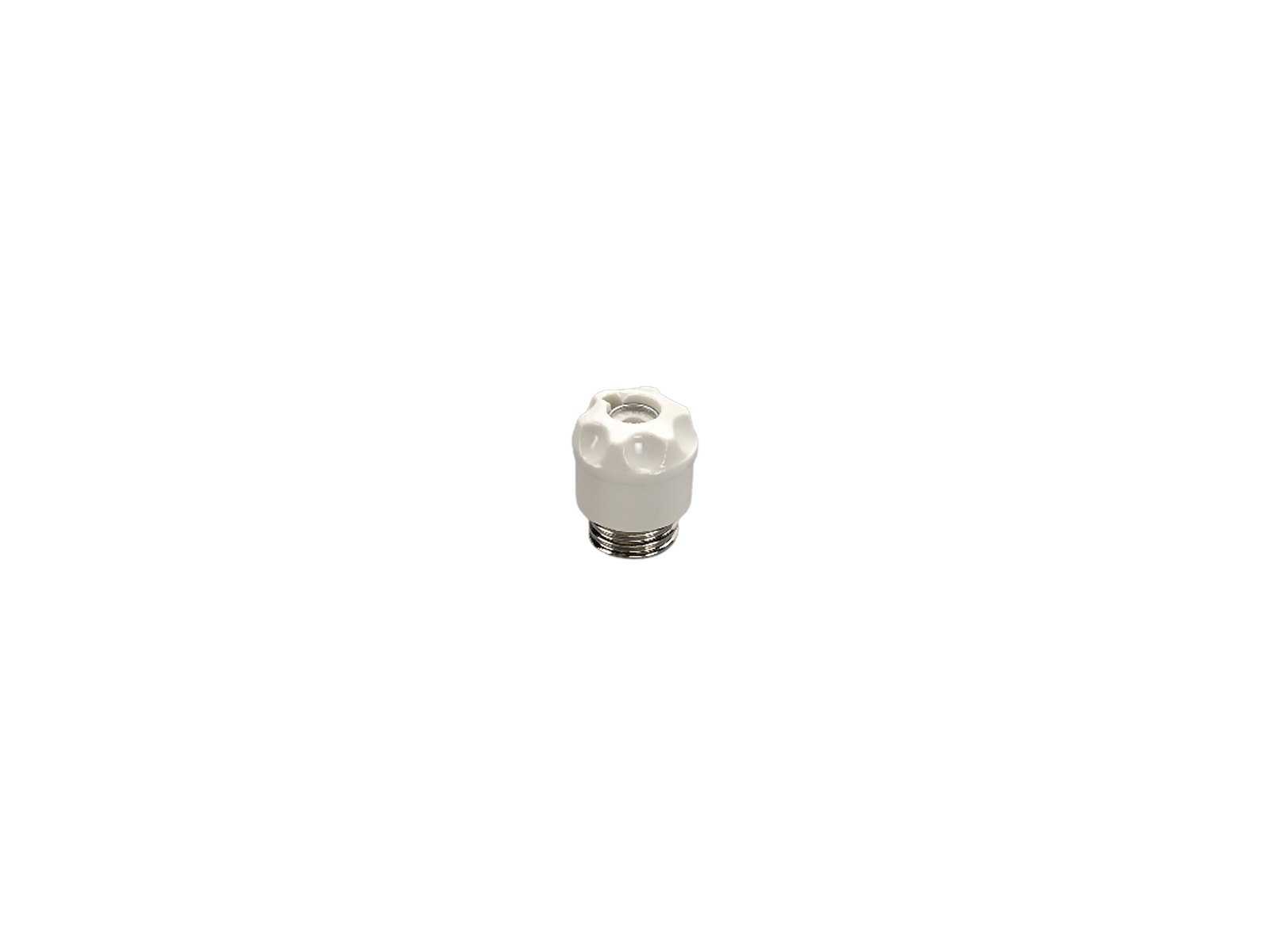

pojistková hlavice D, porcelán

Obrázek může zobrazovat podobný produkt.

Popis

Part No.: 01098 000

pojistková hlavice D, porcelán

500 V

E 27

Produktová skupina 22
Podskupina 05
velikost balení 20
EAN 4021267010980
ECLASS 14.0 27142114
ETIM 5.0 EC000093
ETIM 8.0 EC000093
ETIM 10.0 EC000093

Schválení dle norem

Standardy

IEC 60269-1:2006 + A1:2009 + A2:2014
IEC 60269-3:2010 + A1:2013 + A2:2019

EAC Type: D

Produktová data

velikost: DII / E 27
Detaily IEC
Standardy
IEC 60269-1:2006 + A1:2009 + A2:2014
IEC 60269-3:2010 + A1:2013 + A2:2019
Elektrické údaje IEC
jmenovité napětí (IEC) AC: 500 V
jmenovité napětí (IEC) DC: 500 V

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 0,0 W.

(The power dissipation at full load would be 0,0 W.)

Mechanické údaje
hmotnost: 4,8 kg/100
Vlastnosti materiálu
Material: Porcelain
halogen-free: Yes

Odkazy

Article master data, overviews and prices

Aktuální kovové příplatky

3D and 2D data in a wide range of formats

CAD Daten WSCAD

Ke stažení

| Všeobecné technické informace

| CAD model 3D STP

| CAD symbol 2D DXF

| Datový blok Eplan (*.edz)

| EU prohlášení o shodě

| Popis produktu (PDF)

| Product data for design verfication according to IEC / EN 61439-1

| Text pro specifikaci - rozšířená verze (* .rtf)

| Text pro specifikaci - standardní verze (* .rtf)

Usage

31481 000
CUSTO 60Classic
D pojistkový spodek, montáž na přípojnici, 42mm
pro přípojnici 10 mm, pojistný kroužek se závitem
E 27 / 3P
sonstiges
pro přípojnici: 12, 15, 20, 25, 30 x 10 a profilové přípojnice
Více

31408 000
CUSTO 60Classic
D pojistkový spodek, montáž na přípojnici, 42mm
pro přípojnice 10mm, vymezovací kroužek
E 27 / 3P
sonstiges
pro přípojnici: 12, 15, 20, 25, 30 x 10 a profilové přípojnice
Více

31918 000
CUSTO 60Classic
D pojistkový spodek, montáž na přípojnici, 42mm
vymezovací kroužek
E 27 / 3P
sonstiges
pro přípojnici: 12, 15, 20, 25, 30 x 5, 10 a profilové přípojnice
Více

31441 000
CUSTO 60Classic
D pojistkový spodek, montáž na přípojnici, 42mm
pojistný kroužek se závitem
E 27 / 3P
sonstiges
pro přípojnici: 12, 15, 20, 25, 30 x 5, 10 a profilové přípojnice
Více

31950 000
CUSTO 60Classic
D pojistkový spodek, montáž na přípojnici, 42mm
ochrana proti nebezpečnému dotyku, pojistný kroužek se závitem
E 27 / 3P
sonstiges
pro přípojnici: 12, 15, 20, 25, 30 x 5, 10 a profilové přípojnice
Více

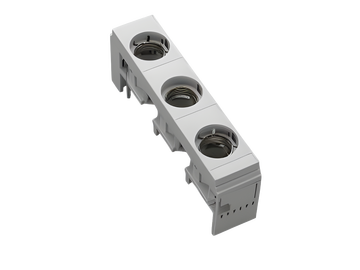

31946 000
CUSTO 60Classic
D pojistkový spodek, montáž na přípojnici, 42mm
ochrana proti nebezpečnému dotyku, vymezovací kroužek
E 27 / 3P
sonstiges
pro přípojnici: 12, 15, 20, 25, 30 x 5, 10 a profilové přípojnice
Více
