for UL feeder circuits >250V

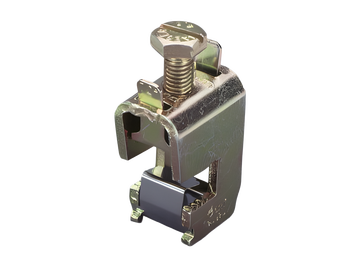

The picture may show a similar product.
Cod.art.: 01287 000
CRITO®
Morsetto universale
16 - 70 mm², AWG 6 - 2/0
per barre barre piatte 5 mm
Montaggio
60Classic, 30Compact 3P
Vantaggi prodotto
Terminal with integrated holding spring, captive clamping screw and opened terminal space.
Indication of nominal cross-section and tightening torque noted on the terminal.
| gruppo di prodotto | 07 |
| sottogruppo prodotto | 12 |
| pz/ conf. | 25 |
| EAN | 4021267012878 |
| ECLASS 6.1 | 27141146 |
| ECLASS 7.1 | 27141146 |
| ETIM 4.0 | EC000001 |
| ETIM 5.0 | EC000001 |
Norme
IEC 61439-1:2020
IEC 60999-1:1999
IEC 60999-2:2003
UL 508
Omologazioni
CSA , UL
type no.: 523
UL file: E123577, UL category (for USA): NMTR2 https://www.ul.com
UL file: E123577, UL category (for Canada): NMTR8 https://www.ul.com
CSA file: 110285, CSA class: 3211-37 https://directories.csa-international.org
Omologazione CCC : no certification required
| Details IEC | |
| Norme | |
|
IEC 61439-1:2020 IEC 60999-1:1999 IEC 60999-2:2003 |
| Electrical data IEC | |
| corrente nominale (IEC): | 175 A |
| tensione nominale (IEC) AC: | 690 V |
| resistenza nom. alla corrente di picco Ipk max.: | 46.7 kA |
| corrente nom. di breve durata Icw (1,0 s) max.: | 11.1 kA |
power dissipation of the article:
The power dissipation at a typical load of 80 % results to 0,0 W.
(The power dissipation at full load would be 0,0 W.)
| Supplementary data IEC | |
|
I seguenti valori sono stati rilevati tramite prove con determinate condizioni. Prima di progettare vostro impianto chiedere a Wöhner suddette condizioni. |
| tensione max. ammissibile (IEC) AC: | 1000 V |
| tensione max. ammissibile (IEC) DC: | 1500 V |
| corrente d'impiego max. (IEC): | 400 A |
| Details UL | |
| Norme | |
| UL 508 |
| suitable for field-installed conductors |
| Electrical data UL | |
| corrente nominale (UL): | 175 A |
| tensione nominale (UL) AC: | 600 V |
| frequenza nominale (UL): | 50 / 60 Hz |
| Valori meccanici | |
| L x A x P: | 21 x 32 x 42 |
| peso: | 7,1 kg/100 |
| per barre: | barre piatte 5 mm |
| Connessioni | |
| screw clamp connection | |
| min. cross-section: | 16 mm² |
| max. cross-section: | 70 mm² |
| rm: | 16 - 70 mm² |
| f: | 16 - 70 mm² |
| f + AE: | 16 - 70 mm² |
| (f + AE may not fit with max. cross-section) | |
| Md min.: | 8,0 Nm |
| Md max.: | 12,0 Nm |
| Not suitable for aluminium cables ! | |
| Alveolo di serraggio: | 14 x 14 |
| lam. Cu width: | 9 - 13 mm |
| lam. Cu thickness: | 2 - 14 mm |
| number of lam. Cu: | 1 |
| min. cross-section UL: | AWG 6 |
| max. cross-section UL: | AWG 2/0 |
| Not suitable for aluminium cables ! | |
| La capacità di isolamento dell'articolo dipende dalle condizioni di installazione. | |
|
Il possibile utilizzo per "feeder circuits" (rispetto delle "feeder spacings" come richieste) dipende dalla condizioni di installazione. |
