Adattatore 1550 A (32752)

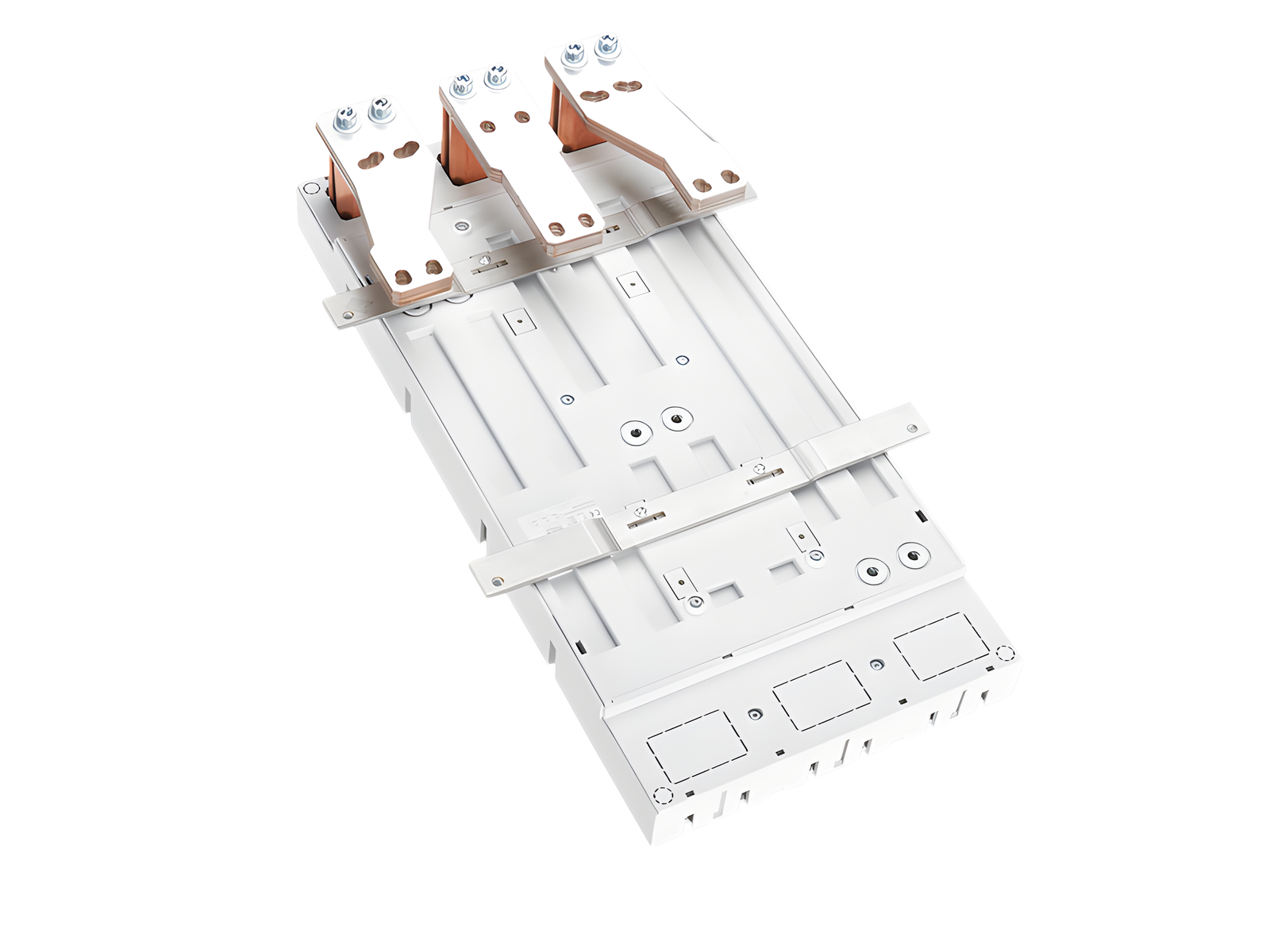

The picture may show a similar product.

Descrizione

Cod.art.: 32752000A

EQUES^®185Power

Adattatore 1550 A

300 x 675, coll.al sistema in alto, mont.su barre non forate

per Socomec Sirco 1250 A (Socomec-Nr. 26003U21), Sirco 1600 A (Socomec-Nr. 26003U61)

per barre 30, 40, 60, 80, 100, 120 x 10

Montaggio

185Power

gruppo di prodotto	05
sottogruppo prodotto	48

pz/ conf.	1
EAN	4021267327521

ECLASS 6.1	27370304
ECLASS 7.1	27370304
ETIM 4.0	EC001531
ETIM 5.0	EC001531

Certificazioni

Norme

IEC 61439-1:2020

UL 508

Omologazioni

for UL feeder circuits >250V

type no.: EQ185-A1600-C

UL file: E123577, UL category (for USA): NMTR https://www.ul.com

UL file: E123577, UL category (for Canada): NMTR7 https://www.ul.com

Omologazione CCC : no certification required

Dati tecnici

Details IEC
Norme
IEC 61439-1:2020

Electrical data IEC
corrente nominale (IEC):	1550 A
tensione nominale (IEC) AC:	690 V

tensione nominale (IEC) DC:

800 V

tensione nominale di isolamento U_i AC:	1000 V
tensione nominale di isolamento U_i DC:	1000 V
tensione di picco U_imp:	12 kV

resistenza nom. alla corrente di picco I_pk max.:	106 kA
corrente nom. di breve durata I_cw(1,0 s) max.:	50 kA

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 406,4 W.

(The power dissipation at full load would be 635,0 W.)

with Socomec Sirco 1250 A (Socomec no.26003U21) and 1600 A (Socomec no.26003U61) usable up to 1550 A
maximum 300 switching cycles

Details UL
Norme
UL 508

for UL feeder circuits >250V

Electrical data UL
corrente nominale (UL):	1200 A
tensione nominale (UL) AC:	1000 V
frequenza nominale (UL):	50 / 60 Hz

SCCR unprotected max.:	50 kA
	3 cycles (without OPD) @ 1000 V AC

Valori meccanici
L x A x P:	300 x 652 x 76
peso:	3350,0 kg/100
Poli:	3 poli
per barre:	30, 40, 60, 80, 100, 120 x 10

CT can be integrated in the device:

Application notes


short-circuit withstandability:	Die Kurzschlusswerte der Kombination aus Sammelschienenadapter und Lasttrennschalter hängen von den zulässigen Einbaubedingungen des Schaltgerätes ab. Diese Werte sind bei Wöhner zu erfragen.
