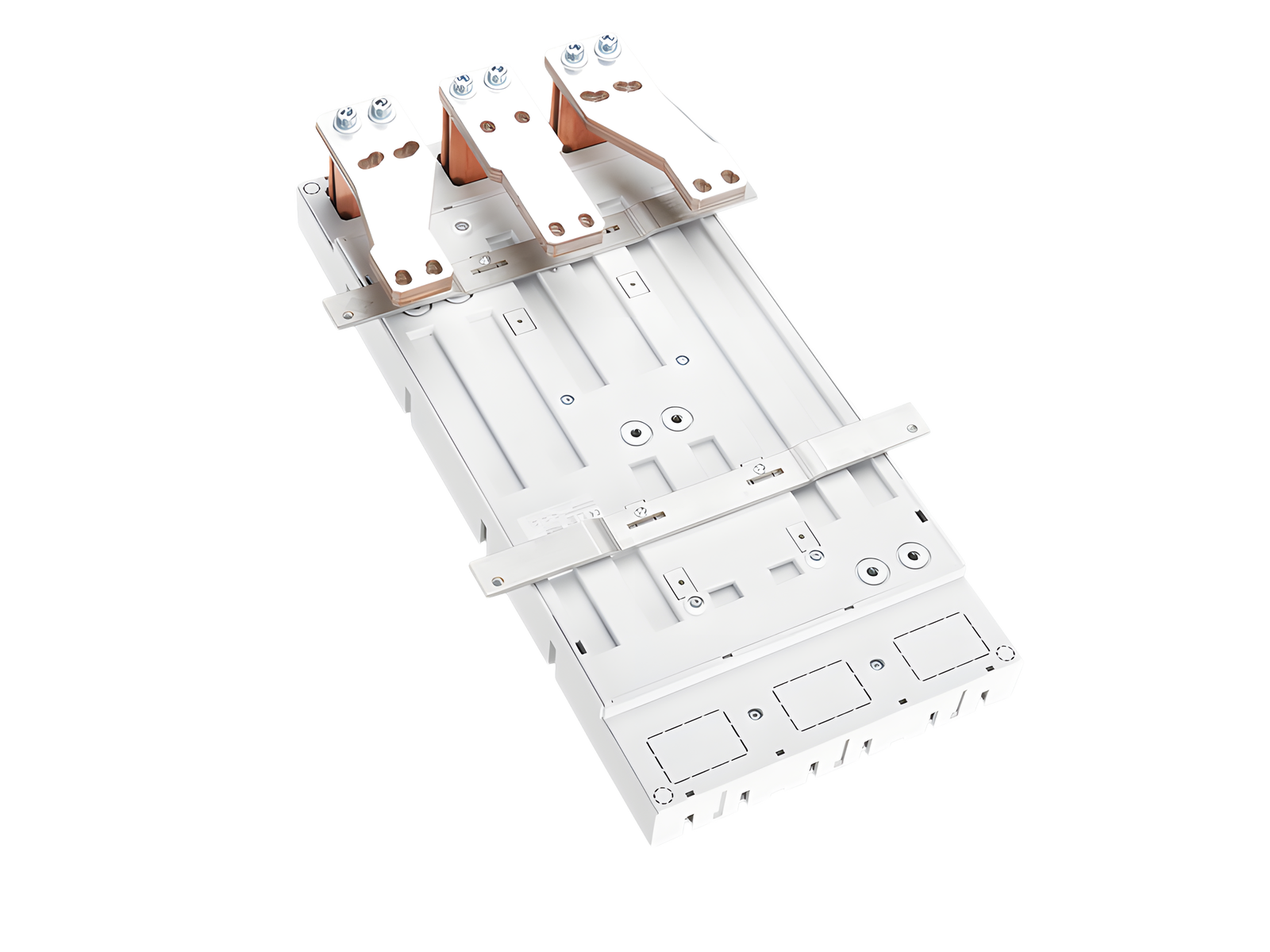

přípojnicový adaptér 1550 A

Obrázek může zobrazovat podobný produkt.

Popis

Part No.: 32752 000A

EQUES 185Power

přípojnicový adaptér 1550 A

300 x 675, připojení shora, svorky

pro Socomec Sirco 1250 A (Socomec-Nr. 26003U21), Sirco 1600 A (Socomec-Nr. 26003U61)

pro přípojnici 30, 40, 60, 80, 100, 120 x 10

System

185Power

Produktová skupina 05
Podskupina 48
velikost balení 1
EAN 4021267327521
ECLASS 14.0 27370304
ETIM 5.0 EC001531
ETIM 8.0 EC001531
ETIM 10.0 EC001531

Schválení dle norem

Standardy

IEC 61439-1:2020

UL 508

Schválení dle norem

UL

for UL feeder circuits >250V

typové číslo: EQ185-A1600-C

EAC Type: EQ

UL file: E123577, UL category (for USA): NMTR https://www.ul.com

UL file: E123577, UL category (for Canada): NMTR7 https://www.ul.com

CCC schválení: certifikace není vyžadována

Produktová data

Detaily IEC
Standardy
IEC 61439-1:2020
Elektrické údaje IEC
Jmenovitý proud (IEC): 1550 A
jmenovité napětí (IEC) AC: 800 V
jmenovité napětí (IEC) DC: 800 V
jmenovité izolační napětí Ui AC: 1000 V
jmenovité izolační napětí Ui DC: 1000 V
jmenovité přepětí Uimp : 12 kV
jmenovitá proudová špičková výdrž Ipk max.: 106 kA
jmenovitá krátkodobá výdrž proudu I cw (1,0 s) max.: 50 kA

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 406,4 W.

(The power dissipation at full load would be 635,0 W.)

with Socomec Sirco 1250 A (Socomec no.26003U21) and 1600 A (Socomec no.26003U61) usable up to 1550 A
maximum 300 switching cycles
Detaily UL
Standardy
UL 508
for UL feeder circuits >250V
Elektrické údaje UL
jmenovitý proud (UL): 1200 A
jmenovité napětí (UL) AC: 1000 V
jmenovitá frekvence (UL): 50 / 60 Hz
SCCR unprotected max.: 50 kA
3 cycles (without OPD) @ 1000 V AC
Mechanické údaje
Š x V x H: 300 x 652 x 76
hmotnost: 3350,0 kg/100
póly: 3-pólový
pro přípojnici: 30, 40, 60, 80, 100, 120 x 10
CT lze integrovat do zařízení: ja
Vlastnosti materiálu
halogen-free: Yes

Application notes

Die Kurzschlusswerte der Kombination aus Sammelschienenadapter und Lasttrennschalter hängen von den zulässigen Einbaubedingungen des Schaltgerätes ab. Diese Werte sind bei Wöhner zu erfragen.

for UL feeder circuits >250V

Odkazy

Article master data, overviews and prices

Aktuální kovové příplatky

3D and 2D data in a wide range of formats

CAD Daten WSCAD

Ke stažení

| Všeobecné technické informace

| Montážní návod

| CAD model 3D PDF

| CAD model 3D STP

| CAD symbol 2D DXF

| Datový blok Eplan (*.edz)

| Rozměrový výkres

| EU prohlášení o shodě

| Popis produktu (PDF)

| Product data for design verfication according to IEC / EN 61439-1

| Text pro specifikaci - rozšířená verze (* .rtf)

| Text pro specifikaci - standardní verze (* .rtf)

| Text for specification - GAEB90 (in German) (*.d81)

Příslušenství

covers

32704 000A
ochranný kryt IP20 (zadní)
pro všechny typy adaptérů
Více

current transformers class 1

32983 000
proudový transformátor 630 A / 5 A
size CT4
5 VA / třída 1
Více

32984 000
proudový transformátor 800 A / 5 A
size CT4
5 VA / třída 1
Více

32985 000
proudový transformátor 1000 A / 5 A
size CT4
5 VA / třída 1
Více

32986 000
proudový transformátor 1250 A / 5 A
size CT4
5 VA / třída 1
Více

32987 000
proudový transformátor 1600 A / 5 A
size CT4
5 VA / třída 1
Více
