base D0 sezionabile 3p, per sistemi barre 5p (31588)

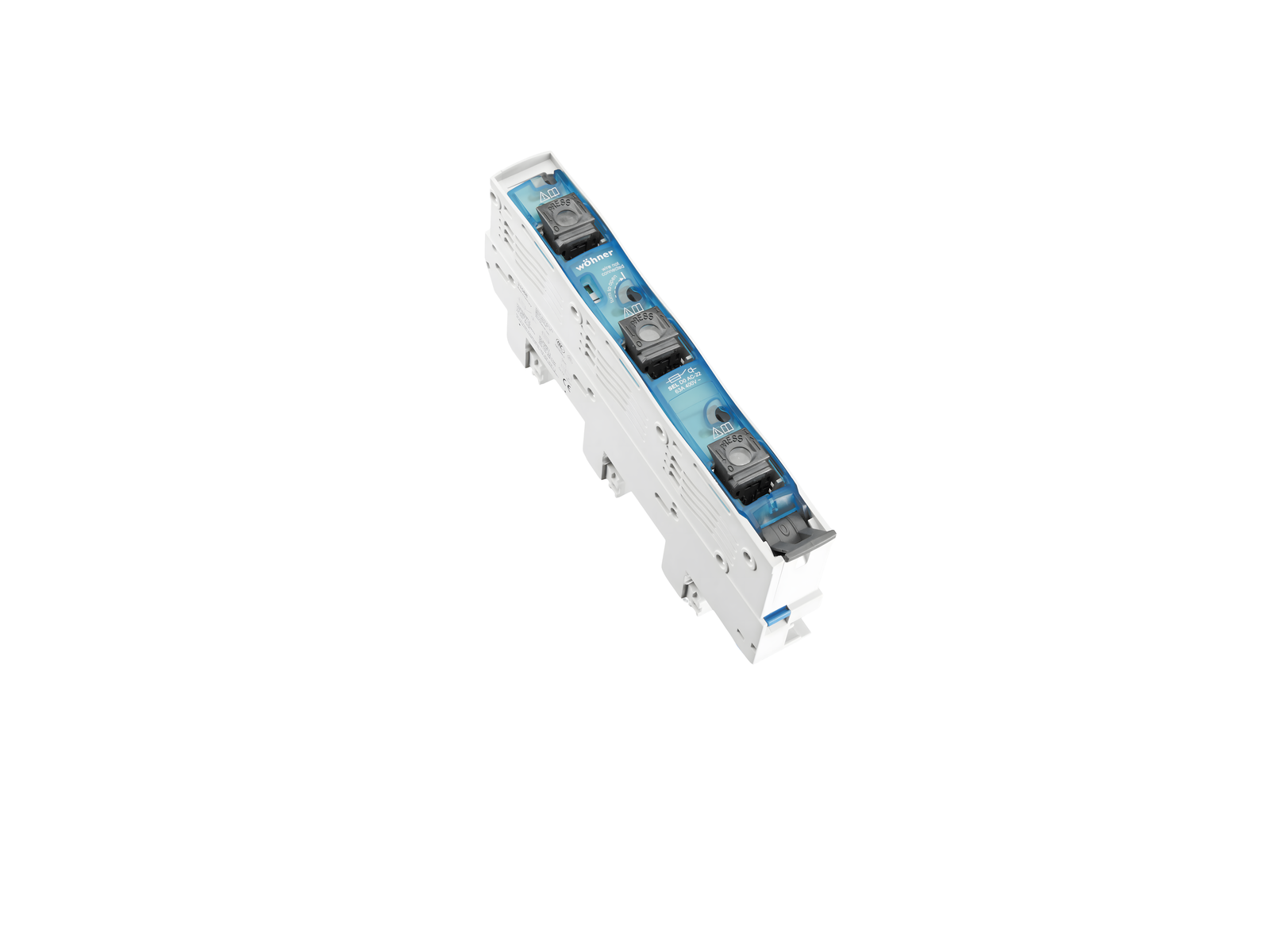

The picture may show a similar product.

Descrizione

Cod.art.: 31588000A

SECUR®60Classic EasyLiner

base D0 sezionabile 3p, per sistemi barre 5p

per fusibili D01 e D02, per sistemi barre marchio "Hensel" di 250 A, 400 A und 630 A

E18 / 63 A / 3P

operator independent switching (snap-action mechanism)

connessione cavi in basso

per barre 12, 20, 30 x 5, 10

Montaggio

60Classic

Vantaggi prodotto

spring terminal enables connection without tools (at first installation)

gruppo di prodotto 01
sottogruppo prodotto 42
pz/ conf. 1
EAN 4021267315887
ECLASS 6.1 27142110
ECLASS 7.1 27142110
ETIM 4.0 EC000277
ETIM 5.0 EC000277

Certificazioni

Norme

IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only

Omologazioni

IEC (CB) , VDE , CCC

type no.: SEL

CCC certificate: 2014010302710123

Dati tecnici

per fusibili di grandezza: D0
fusibile secondo norma: IEC / HD 60269-3
potenza diss. max. ammissibile del fusibile inserito: 5,5 W
requirements for contact parts: use fuse links with silver-plated contacts
Details IEC
Norme
IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only
Electrical data IEC
corrente nominale (IEC): 63 A
tensione nominale (IEC) AC: 400 V
frequenza nominale (IEC): 50 / 60 Hz
tensione nominale di isolamento Ui AC: 500 V
tensione di picco Uimp: 6 kV
Categoria d'impiego AC: AC-22B (400 V)
corrente nom. di cto cto condizionata da fusibili (AC): 50 kA / 400 V
secondo prove fatte con fusibili di caratteristica: gG

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 4,5 W.

(The power dissipation at full load would be 7,0 W.)

Supplementary data IEC

I seguenti valori sono stati rilevati tramite prove con determinate condizioni. Prima di progettare vostro impianto chiedere a Wöhner suddette condizioni.
Sezionatori e basi sezionabili sec. IEC 60947-3 possono essere impiegati anche oltre alla loro tensione nominale, fino al valore della tensione d'isolamento, se l'impiego prevede l'utilizzo come semplice base portafusibile (senza funzione di sezionamento), e se viene indicato ben visibile sul prodotto stesso.
reduction factor at ambient temperature:
35°C     1,0
45°C     0,9
55°C     0,8
for fuse links and gauge elements acc. to IEC / HD 60269-3

use of D02 fuse links with silver plated caps is recommended

The function of isolation between incoming and outgoing contacts is provided by the opening of the switching mechanism as required in the standard.
Valori meccanici
L x A x P: 27 x 200 x 80
peso: 33,0 kg/100
Poli: 3 poli
per barre: 12, 20, 30 x 5, 10
grado di protezione dal fronte: IP20
Connessioni
spring pulley connection
screw drive: PZ2
wire stripping: 12 mm
min. cross-section: 1,5 mm²
max. cross-section: 16 mm²
Md min.: 2,5 Nm
Md max.: 3,0 Nm
Not suitable for aluminium cables !


1,5 - 16 mm² round stranded and flexible without wire-end ferrule
1,5 - 16 mm²  flexible with wire-end ferrule*
1,5 - 10 mm²  flexible with wire-end ferrule
1,5 - 10 mm² round solid

* 16 mm² prepared with crimping tool PZ 16 (Weidmüller) or
with jointing clamp Crimpfox 25R (Phoenix Contact)

the connecting wires can be placed at the side :
up to 6mm² without side module
up to 10mm² when using  the side module

Application notes

Not suitable for aluminium cables !
Sezionatori e basi sezionabili sec. IEC 60947-3 possono essere impiegati anche oltre alla loro tensione nominale, fino al valore della tensione d'isolamento, se l'impiego prevede l'utilizzo come semplice base portafusibile (senza funzione di sezionamento), e se viene indicato ben visibile sul prodotto stesso.

Avvisi e consigli

The devices have to be equipped with D0 gauge rings. Together with reducer part no. 31902 also suitable for fuse links D01.
The use of the side module part no. 31914 is recommended for continuous loads of 35 A or greater..

 use of D02 fuse links with silver plated caps is required

can be locked (padlock) in OFF position (O) and sealed in ON position (1)

can be used in 5-pole busbar systems 250 A, 400 A and 630 A of company Hensel.
potenza diss. max. ammissibile del fusibile inserito: 5,5 W
requirements for contact parts: use fuse links with silver-plated contacts
