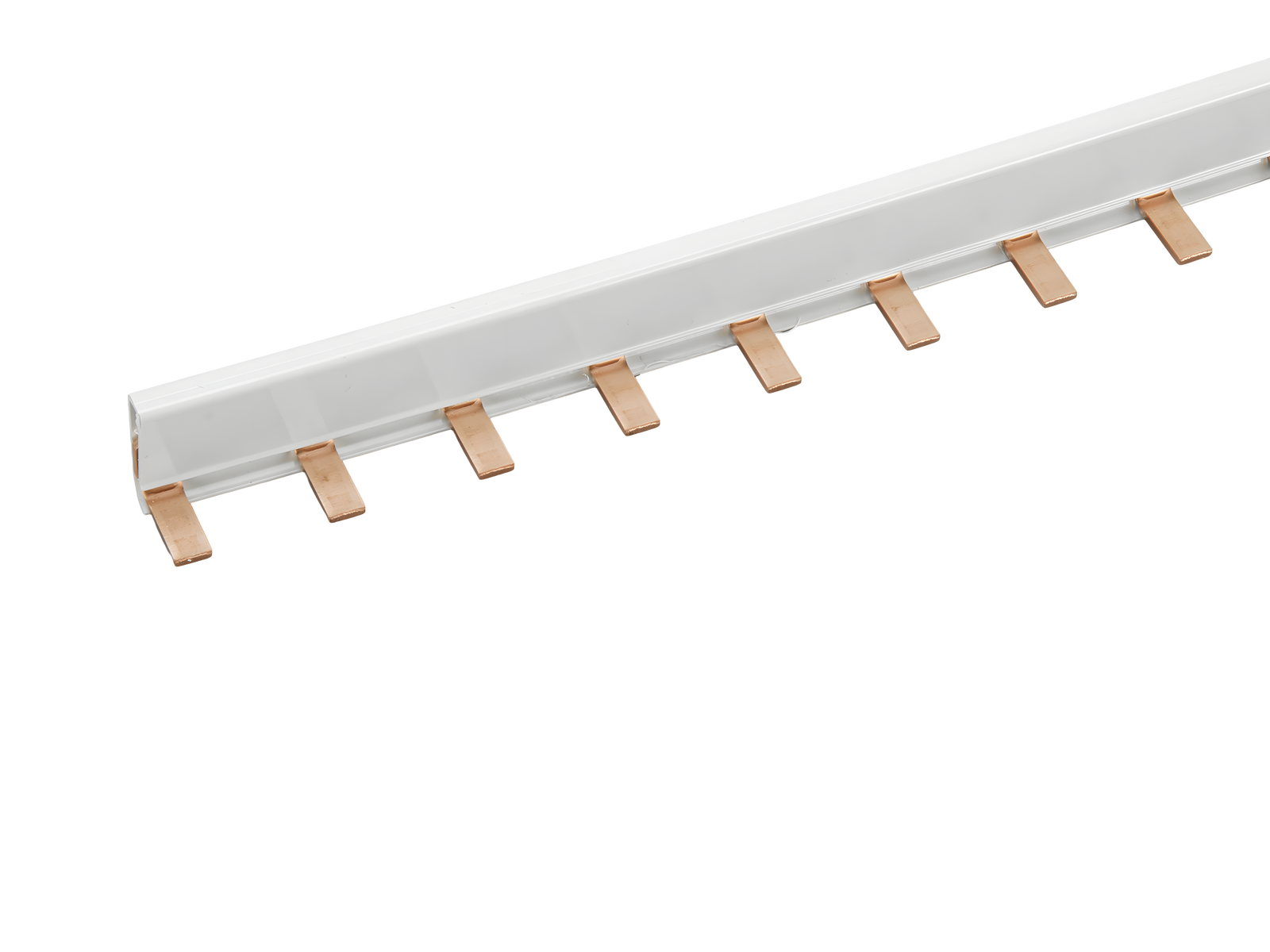

barra a pettine, 1 polo, passo 27 mm (31057)

The picture may show a similar product.

Descrizione

Cod.art.: 31057000A

barra a pettine, 1 polo, passo 27 mm

130 A, lunghezza 1 m

35 mm²

gruppo di prodotto	06
sottogruppo prodotto	95

pz/ conf.	10
EAN	4021267310578

ECLASS 6.1	27371306
ECLASS 7.1	27371306
ETIM 4.0	EC000215
ETIM 5.0	EC000215

Certificazioni

Norme

IEC 61439-1:2020

Omologazione CCC : no certification required

Dati tecnici

Details IEC
Norme
IEC 61439-1:2020

Electrical data IEC
corrente nominale (IEC):	130 A
tensione nominale (IEC) AC:	690 V

tensione nominale (IEC) DC:

1000 V

tensione di picco U_imp:

4 kV

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 2,2 W.

(The power dissipation at full load would be 3,4 W.)

Supplementary data IEC
I seguenti valori sono stati rilevati tramite prove con determinate condizioni. Prima di progettare vostro impianto chiedere a Wöhner suddette condizioni.

portata massima di corrente con alimentazione centrale:

220 A

Valori meccanici
L x A x P:	1000 x 6 x 26
peso:	50,0 kg/100
Sezione:	35 mm²

Application notes

La capacità di isolamento dell'articolo dipende dalle condizioni di installazione.

Links

Article master data, overviews and prices

Addizionali metalli

3D and 2D data in a wide range of formats

Downloads

| Riferimenti normativi e tecnici generici

| Dimensioned drawing

| EU declaration of conformity

| Scheda tecnica prodotto (pdf)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)

Accessori

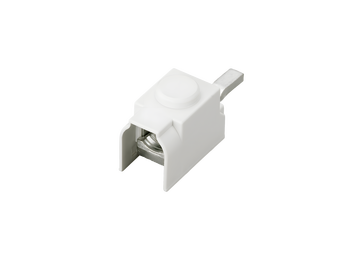

01198000A
