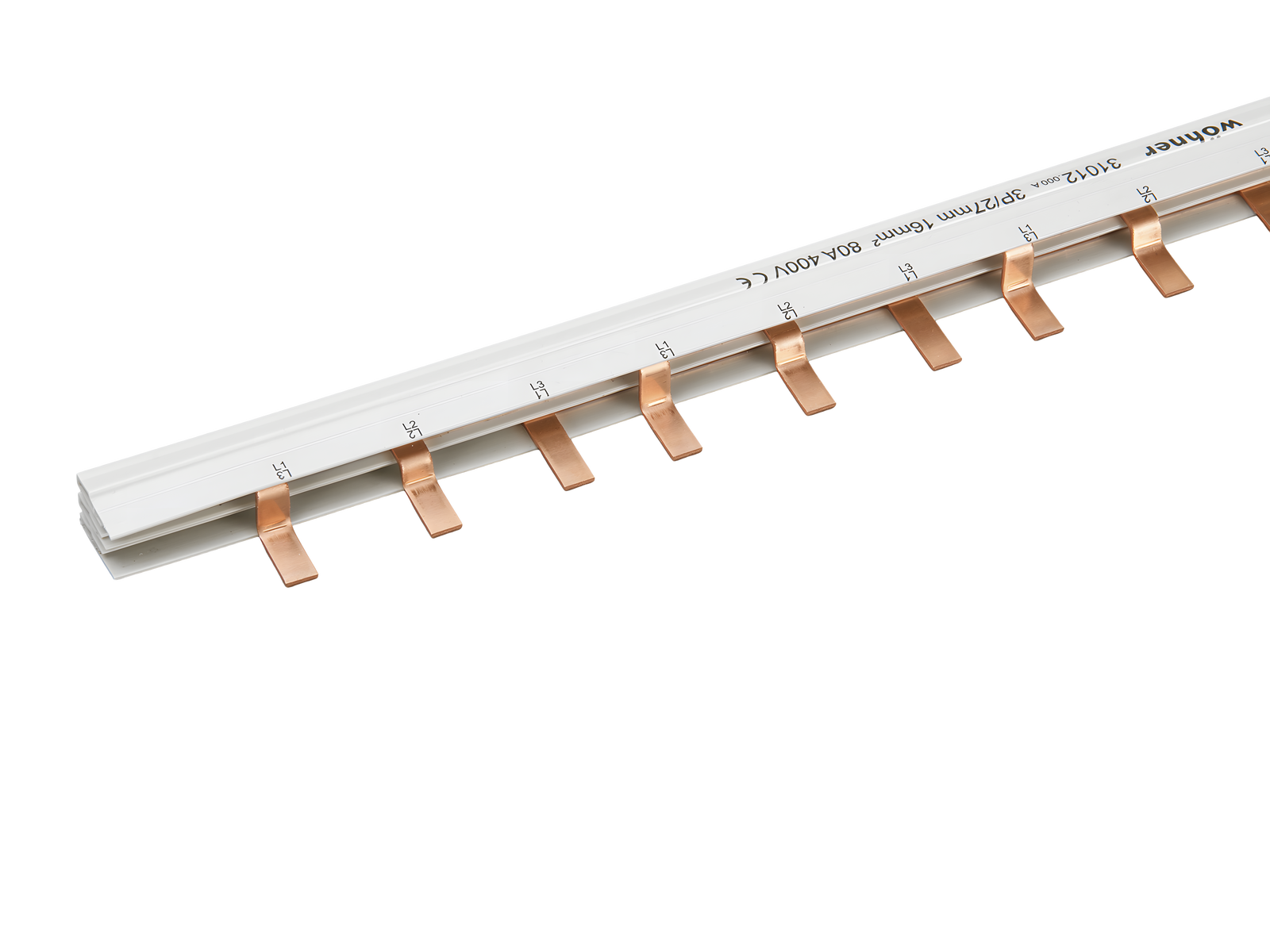

barra a pettine, 3 poli, passo 27 mm (31012)

The picture may show a similar product.

Descrizione

Cod.art.: 31012000A

barra a pettine, 3 poli, passo 27 mm

80 A, lunghezza 1 m

16 mm²

gruppo di prodotto	06
sottogruppo prodotto	95

pz/ conf.	10
EAN	4021267310127

ECLASS 6.1	27371306
ECLASS 7.1	27371306
ETIM 4.0	EC000215
ETIM 5.0	EC000215

Certificazioni

Norme

IEC 61439-1:2020

Omologazione CCC : no certification required

Dati tecnici

Details IEC
Norme
IEC 61439-1:2020

Electrical data IEC
corrente nominale (IEC):	80 A
tensione nominale (IEC) AC:	400 V

tensione di picco U_imp:

4 kV

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 1,8 W.

(The power dissipation at full load would be 2,8 W.)

Supplementary data IEC
I seguenti valori sono stati rilevati tramite prove con determinate condizioni. Prima di progettare vostro impianto chiedere a Wöhner suddette condizioni.

portata massima di corrente con alimentazione centrale:

130 A

Valori meccanici
L x A x P:	1000 x 17 x 16
peso:	56,2 kg/100
Sezione:	16 mm²

Links

Article master data, overviews and prices

Addizionali metalli

3D and 2D data in a wide range of formats

Downloads

| Riferimenti normativi e tecnici generici

| CAD model 3D STP

| Data packet EPlan (*.edz)

| Dimensioned drawing

| EU declaration of conformity

| Scheda tecnica prodotto (pdf)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)

Accessori

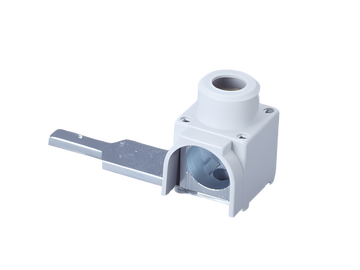

31029000A
morsetto di alimentazione laterale per pettini
6 - 50 mm²
per: 31012, 31310, 31312
Di Più

31085000A
morsetto di alimentazione frontale per pettini
6 - 50 mm²
per: 31012, 31310, 31312
Di Più

31027000B
Tappo laterale per pettini
per barre a pettine a 2 e 3 poli, 16 mm²
Di Più

Usage

31288000
TRITON^®Panel
Base per fusibili D01
E 14 / 16 A / 3P
con protez. contro contatti accidentali
Di Più

31293000
TRITON^®Panel
Base per fusibili D02
E 18 / 63 A / 3P
con protez. contro contatti accidentali
Di Più

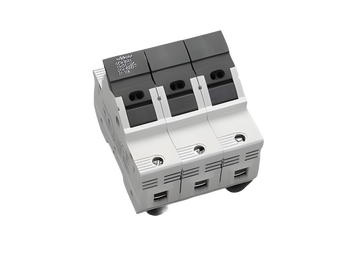

31118000
AMBUS^®Panel
Base sezion. per fusibili cilindr.
14x51 / 3P
50 A / 690 V
Di Più

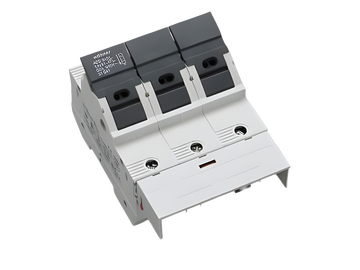

31941000
AMBUS^®Panel
Base sezion. per fusibili cilindr., con microswitch
14 x 51 / 3P
50 A / 690 V
for fuse links with striker pin
Di Più

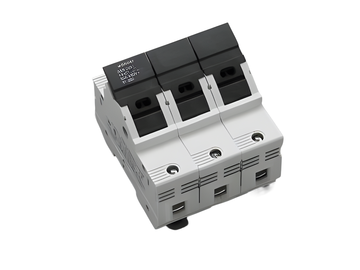

31280000
AMBUS^®Panel
Base sezion. per fusibili cilindr., per fus. extrarapidi
14 x 51 / 3P
50 A / 690 V
Di Più

31557000A
SECUR^®Panel
Sezionatore per fusibili D0 fino a 63 A
con LED
3P
Di Più

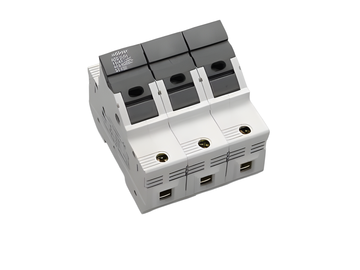

31138000
AMBUS^®Panel
Base sezion. per fusibili cilindr., con LED
14 x 51 / 3P
50 A / 110 - 690 V
indication of a released fuse link
Di Più

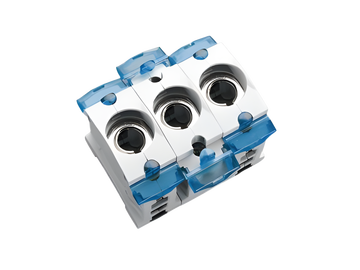

31302000
CUSTO^®Panel
Base per fusibili D01
E 14 / 16 A / 3P
con protez. contro contatti accidentali
Di Più

31314000A
SECUR^®Panel
Sezionatore per fusibili D0 fino a 63 A
3P
Di Più

31306000
CUSTO^®Panel
Base per fusibili D01
E 18 / 63 A / 3P
con protez. contro contatti accidentali
Di Più
