Base sezion. per fusibili cilindr. (31110)

The picture may show a similar product.

Descrizione

Cod.art.: 31110 000

AMBUS®Panel

Base sezion. per fusibili cilindr.

Size 10x38

10 x 38 / 1P

32 A / 690 V

for mounting rail

Montaggio

Panel

Vantaggi prodotto

large clamping range
holder for label

gruppo di prodotto 17
sottogruppo prodotto 06
pz/ conf. 12
EAN 4021267311100
ECLASS 6.1 27142190
ECLASS 7.1 27142190
ETIM 4.0 EC002705
ETIM 5.0 EC002705
ETIM 8.0 EC002705

Certificazioni

Norme

IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only

UL 4248-1

Omologazioni

IEC (CB) , CSA , UL , CCC

for UL feeder circuits >250V

type no.: AES10x38

UL file: E230163, UL category (for USA): IZLT https://www.ul.com

UL file: E230163, UL category (for Canada): IZLT7 https://www.ul.com

CSA file: 110285, CSA class: 6225-01 https://directories.csa-international.org

CCC certificate: 2012010302581751

Dati tecnici

per fusibili di grandezza: 10x38
fusibile secondo norma: IEC / HD 60269-2
potenza diss. max. ammissibile del fusibile inserito: 3 W
Details IEC
Norme
IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only
Electrical data IEC
corrente nominale (IEC): 32 A
tensione nominale (IEC) AC: 690 V
tensione nominale di isolamento Ui AC: 800 V
tensione nominale di isolamento Ui DC: 800 V
tensione di picco Uimp: 6 kV
Categoria d'impiego AC: AC-22B (400 V)
Categoria d'impiego DC: DC-20B (800 V)
corrente nom. di cto cto condizionata da fusibili (AC): 100 kA / 400 V (32A)
100 kA / 500 V (25A)
secondo prove fatte con fusibili di caratteristica: gG

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 0,2 W.

(The power dissipation at full load would be 0,3 W.)

Supplementary data IEC

I seguenti valori sono stati rilevati tramite prove con determinate condizioni. Prima di progettare vostro impianto chiedere a Wöhner suddette condizioni.
further utilisation category AC (IEC 60947-3): AC-20B (1000 V) at pollution degree 2
Sezionatori e basi sezionabili sec. IEC 60947-3 possono essere impiegati anche oltre alla loro tensione nominale, fino al valore della tensione d'isolamento, se l'impiego prevede l'utilizzo come semplice base portafusibile (senza funzione di sezionamento), e se viene indicato ben visibile sul prodotto stesso.
min. permitted operation temperature -40
for fuse links as per IEC / EN 60269-2
with permitted rated power dissipations
up to max. 3W for gG/gL
up to max. 1.2W for aM
Details UL
Norme
UL 4248-1
for UL feeder circuits >250V
suitable for field-installed conductors
Electrical data UL
corrente nominale (UL): 30 A
tensione nominale (UL) AC: 600 V
frequenza nominale (UL): 50 / 60 Hz
tensione nominale (UL) DC: 600 V
for wires UL: Cu 75°C
SCCR: 100 kA
Valori meccanici
L x A x P: 18 x 81 x 58
peso: 5,2 kg/100
Poli: 1 polo
Mounting: for mounting rail
grado di protezione: IP20
grado di protezione dal fronte: IP20
Connessioni
cage clamp connection
screw drive: PZ2
wire stripping: 11 mm
min. cross-section: 0,75 mm²
max. cross-section: 25 mm²
Md min.: 2,0 Nm
Md max.: 2,5 Nm
Not suitable for aluminium cables !

min. cross-section UL: AWG 18
max. cross-section UL: AWG 4
torque (UL): 18 - 22 lb-in
for wires UL: Cu 75°C


for applications acc. to IEC / EN :
1 wire:
Cu 0,75 - 25 mm²
2 wires (of same cross-section):
Cu 0,75 - 10 mm²
flexible cables, directly or with wire-end ferrule
(flexible cables of max. cross-section may not fit when using wire-end ferrule)
Md 2,0 - 2,5 Nm / 18 - 22 lb.in.

for applications acc. to UL / CSA :
only Cu cables acc. to UL 486E
1 wire:
AWG 18 - AWG 8, Class B, Md 2,0 -2,5 Nm / 18 - 22 lb.in.
AWG 6 - AWG 4, Class C, Md 2,5 - 3,0 Nm / 22 - 26 lb.in.
2 wires (of identical cross-section):
AWG 18 - AWG 8, Class B, Md 2,0 - 2,5 Nm / 18 - 22 lb.in.
AWG 6, Class C, Md 2,0 - 2,5 Nm / 18 - 22 lb.in.
Proprietà materiali
halogen-free: Yes

Istruzioni per l'uso

Not suitable for aluminium cables !
Sezionatori e basi sezionabili sec. IEC 60947-3 possono essere impiegati anche oltre alla loro tensione nominale, fino al valore della tensione d'isolamento, se l'impiego prevede l'utilizzo come semplice base portafusibile (senza funzione di sezionamento), e se viene indicato ben visibile sul prodotto stesso.
potenza diss. max. ammissibile del fusibile inserito: 3 W
for UL feeder circuits >250V

Links

Article master data, overviews and prices

Addizionali metalli

3D and 2D data in a wide range of formats

CAD Daten WSCAD

Downloads

| Riferimenti normativi e tecnici generici

| CAD model 3D PDF

| CAD model 3D STP

| CAD symbol 2D DXF

| Data packet EPlan (*.edz)

| Dimensioned drawing

| EU declaration of conformity

| Scheda tecnica prodotto (pdf)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)

Accessori

accessories for mounting

31564 000
kit di accoppiamento per 10x38 2P
spine per 10 basi 2p
Di Più

31565 000
kit di accoppiamento per 10x38 3P
spine per 10 basi 3p
Di Più

connection accessories

31101 000A
Barra a pettine, 1 polo, passo 18mm
80 A, lunghezza 1 m
16 mm²
Di Più

31103 000
morsetto di alimentazione laterale per pettini
6 - 25 mm²
per: 31101, 31102
Di Più

31157 000
morsetto di alimentazione frontale per pettini
6 - 25 mm²
per: 31101, 31102
Di Più

31548 000
barra a pettine, 1 polo, passo 18 mm
100 A, lunghezza 1 m
25 mm²
Di Più

31039 000
morsetto di alimentazione frontale per pettini
6 - 35 mm² / AWG 10 - 1/0
per: 31548
Di Più

31550 000
morsetto di alimentazione frontale per pettini
6 - 35 mm²
per: 31549, 31561
Di Più

further accessories

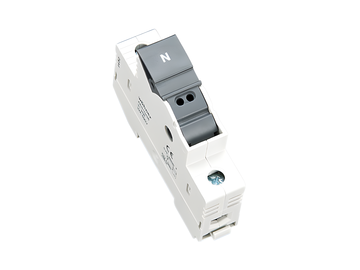

31258 000
