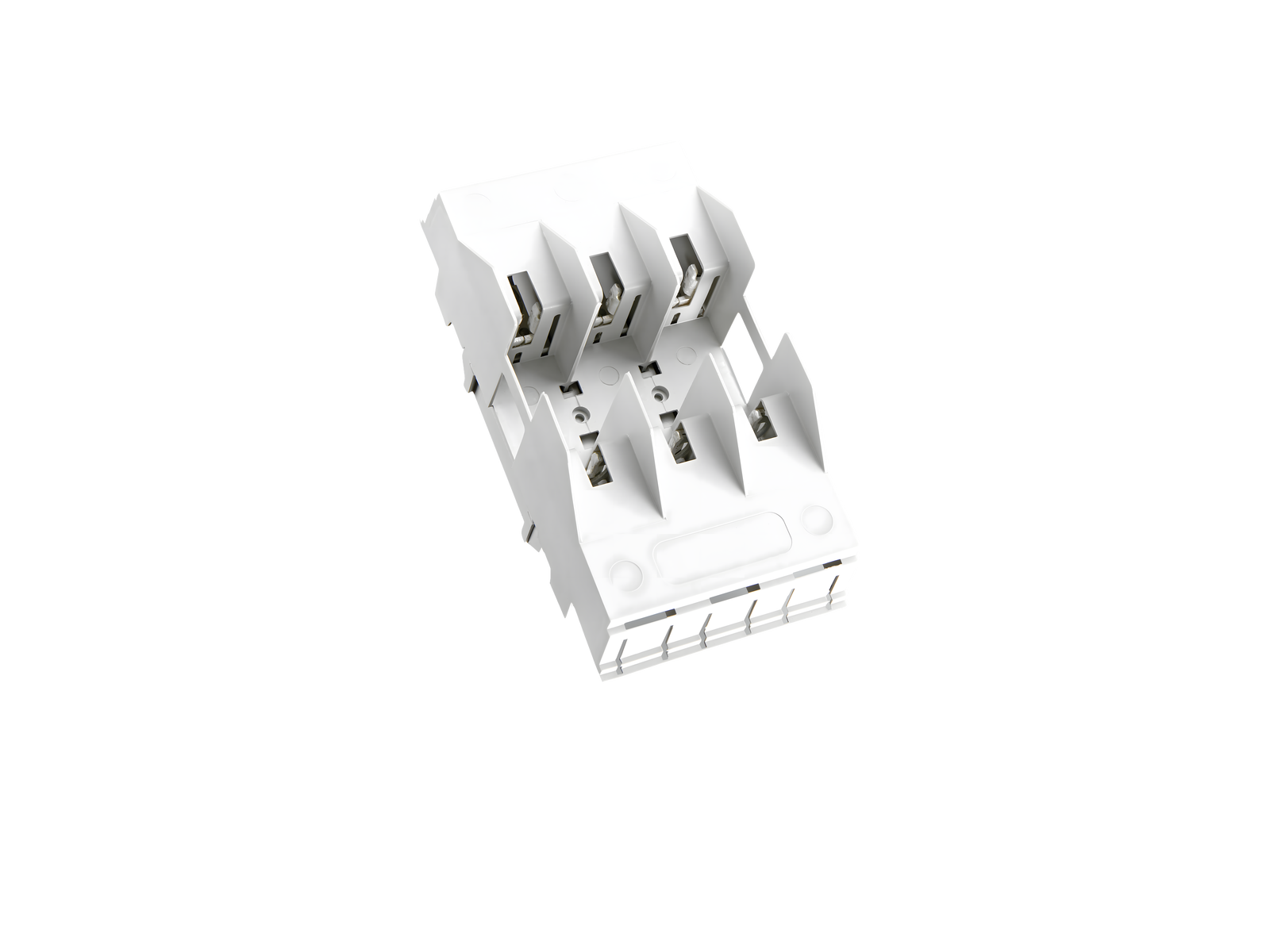

Base per fusibili NH 160 A (03212)

The picture may show a similar product.

Descrizione

Cod.art.: 03212000

QUADRON^®Panel

Base per fusibili NH 160 A

bulloni M8 a entrambi lati

Gr. NH 00 / 3P

for mounting plate

Montaggio

Panel

gruppo di prodotto	10
sottogruppo prodotto	15

pz/ conf.	5
EAN	4021267032128

ECLASS 6.1	27142106
ECLASS 7.1	27142106
ETIM 4.0	EC000067
ETIM 5.0	EC000067

Certificazioni

Norme

IEC 60269-1:2006 + A1:2009 + A2:2014
IEC 60269-2:2013 + A1:2016

Omologazioni

DNV GL

type no.: NH-00

Dati tecnici

per fusibili di grandezza:	NH 000, NH 00
fusibile secondo norma:	IEC / HD 60269-2
potenza diss. max. ammissibile del fusibile inserito:	12 W

Details IEC
Norme
IEC 60269-1:2006 + A1:2009 + A2:2014 IEC 60269-2:2013 + A1:2016

Electrical data IEC
corrente nominale (IEC):	160 A
tensione nominale (IEC) AC:	690 V

tensione nominale (IEC) DC:

440 V

tensione di picco U_imp:

6 kV

resistenza al corto circuito con protezione tramite fusibili:

50 kA

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 8,0 W.

(The power dissipation at full load would be 12,5 W.)

Supplementary data IEC
I seguenti valori sono stati rilevati tramite prove con determinate condizioni. Prima di progettare vostro impianto chiedere a Wöhner suddette condizioni.

tensione max. ammissibile (IEC) AC:	800 V
tensione max. ammissibile (IEC) DC:	800 V

for fuse links IEC 60269-2 / DIN VDE 0636-201 size 00 up to 12W power dissipation

Valori meccanici
L x A x P:	99 x 200 x 88
peso:	48,4 kg/100
Poli:	3 poli
Mounting:	for mounting plate

screw connection M8, 12 - 14Nm torque

Connessioni
screw connection
M8
screw drive:	SW13
Not suitable for aluminium cables !

Application notes

Not suitable for aluminium cables !

potenza diss. max. ammissibile del fusibile inserito:	12 W

Links

Article master data, overviews and prices

Addizionali metalli

3D and 2D data in a wide range of formats

Downloads

| Riferimenti normativi e tecnici generici

| CAD model 3D PDF

| CAD model 3D STP

| EU declaration of conformity

| Scheda tecnica prodotto (pdf)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)

Accessori

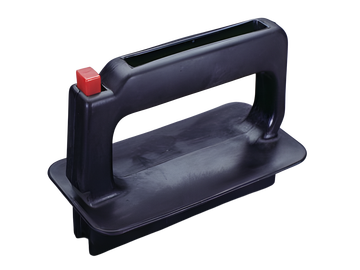

03502000
Maniglia di estrazione NH,
senza protezione mani
Gr. NH 000 - 3
Di Più

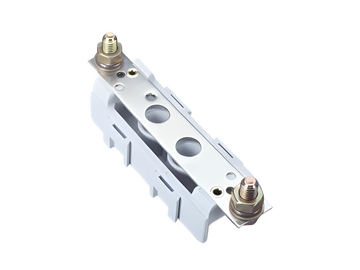

03519000
Neutro passante, 160 A
vite M8 a entrambi lati
Di Più

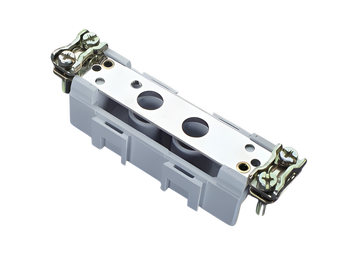

03620000
Neutro passante, 160 A
brida su due lati
Di Più

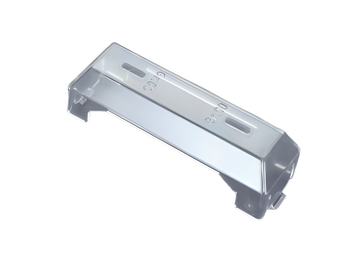

79448000
calottina per fusibili NH
per basi NH e 33705
Gr. NH 00
Di Più
