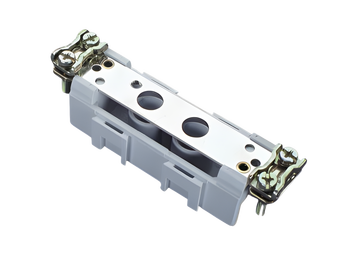

The picture may show a similar product.
Cod.art.: 03212000
QUADRON®Panel
Base per fusibili NH 160 A
bulloni M8 a entrambi lati
Gr. NH 00 / 3P
for mounting plate
Montaggio
Panel
gruppo di prodotto | 10 |
sottogruppo prodotto | 15 |
pz/ conf. | 5 |
EAN | 4021267032128 |
ECLASS 6.1 | 27142106 |
ECLASS 7.1 | 27142106 |
ETIM 4.0 | EC000067 |
ETIM 5.0 | EC000067 |
Norme
IEC 60269-1:2006 + A1:2009 + A2:2014
IEC 60269-2:2013 + A1:2016
Omologazioni
DNV GL
type no.: NH-00
per fusibili di grandezza: | NH 000, NH 00 |
fusibile secondo norma: | IEC / HD 60269-2 |
potenza diss. max. ammissibile del fusibile inserito: | 12 W |
Details IEC | |
Norme | |
IEC 60269-1:2006 + A1:2009 + A2:2014 IEC 60269-2:2013 + A1:2016 |
Electrical data IEC | |
corrente nominale (IEC): | 160 A |
tensione nominale (IEC) AC: | 690 V |
tensione nominale (IEC) DC: | 440 V |
tensione di picco Uimp: | 6 kV |
resistenza al corto circuito con protezione tramite fusibili: | 50 kA |
power dissipation of the article:
The power dissipation at a typical load of 80 % results to 8.0 W.
(The power dissipation at full load would be 12.5 W.)
Supplementary data IEC | |
I seguenti valori sono stati rilevati tramite prove con determinate condizioni. Prima di progettare vostro impianto chiedere a Wöhner suddette condizioni. |
tensione max. ammissibile (IEC) AC: | 800 V |
tensione max. ammissibile (IEC) DC: | 800 V |
for fuse links IEC 60269-2 / DIN VDE 0636-201 size 00 up to 12W power dissipation |
Valori meccanici | |
L x A x P: | 99 x 200 x 88 |
peso: | 48.4 kg/100 |
Poli: | 3 poli |
Mounting: | for mounting plate |
screw connection M8, 12 - 14Nm torque
Connessioni | |
screw connection | |
M8 | |
screw drive: | SW13 |
Not suitable for aluminium cables ! |
Not suitable for aluminium cables ! | |
potenza diss. max. ammissibile del fusibile inserito: | 12 W |
