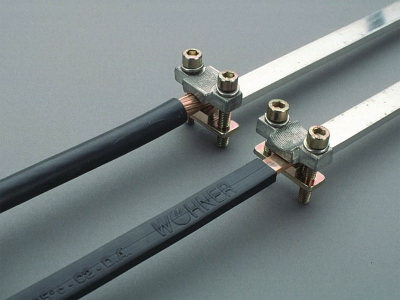

Morsetto a prisma per connessione longitudinale (01200)

The picture may show a similar product.

Descrizione

Cod.art.: 01200 000

Morsetto a prisma per connessione longitudinale

70 - 150 mm²

non più disponibile

Montaggio

60Classic

gruppo di prodotto 07
sottogruppo prodotto 19
pz/ conf. 3
EAN 4021267012007

Certificazioni

Norme

IEC 61439-1:2020
IEC 60999-1:1999
IEC 60999-2:2003

Omologazione CCC : no certification required

Dati tecnici

Details IEC
Norme
IEC 61439-1:2020
IEC 60999-1:1999
IEC 60999-2:2003
Electrical data IEC
tensione nominale (IEC) AC: 690 V
Supplementary data IEC

I seguenti valori sono stati rilevati tramite prove con determinate condizioni. Prima di progettare vostro impianto chiedere a Wöhner suddette condizioni.
tensione max. ammissibile (IEC) AC: 1000 V
tensione max. ammissibile (IEC) DC: 1500 V
Valori meccanici
peso: 5,9 kg/100
Connessioni
Not suitable for aluminium cables !
Alveolo di serraggio: 18 x 4 - 18

Application notes

Not suitable for aluminium cables !
La capacità di isolamento dell'articolo dipende dalle condizioni di installazione.

Links

Article master data, overviews and prices

Addizionali metalli

3D and 2D data in a wide range of formats

CAD Daten WSCAD

Downloads

| Riferimenti normativi e tecnici generici

| Mounting instructions

| Dimensioned drawing

| EU declaration of conformity

| Scheda tecnica prodotto (pdf)

| Product data for design verfication according to IEC / EN 61439-1
