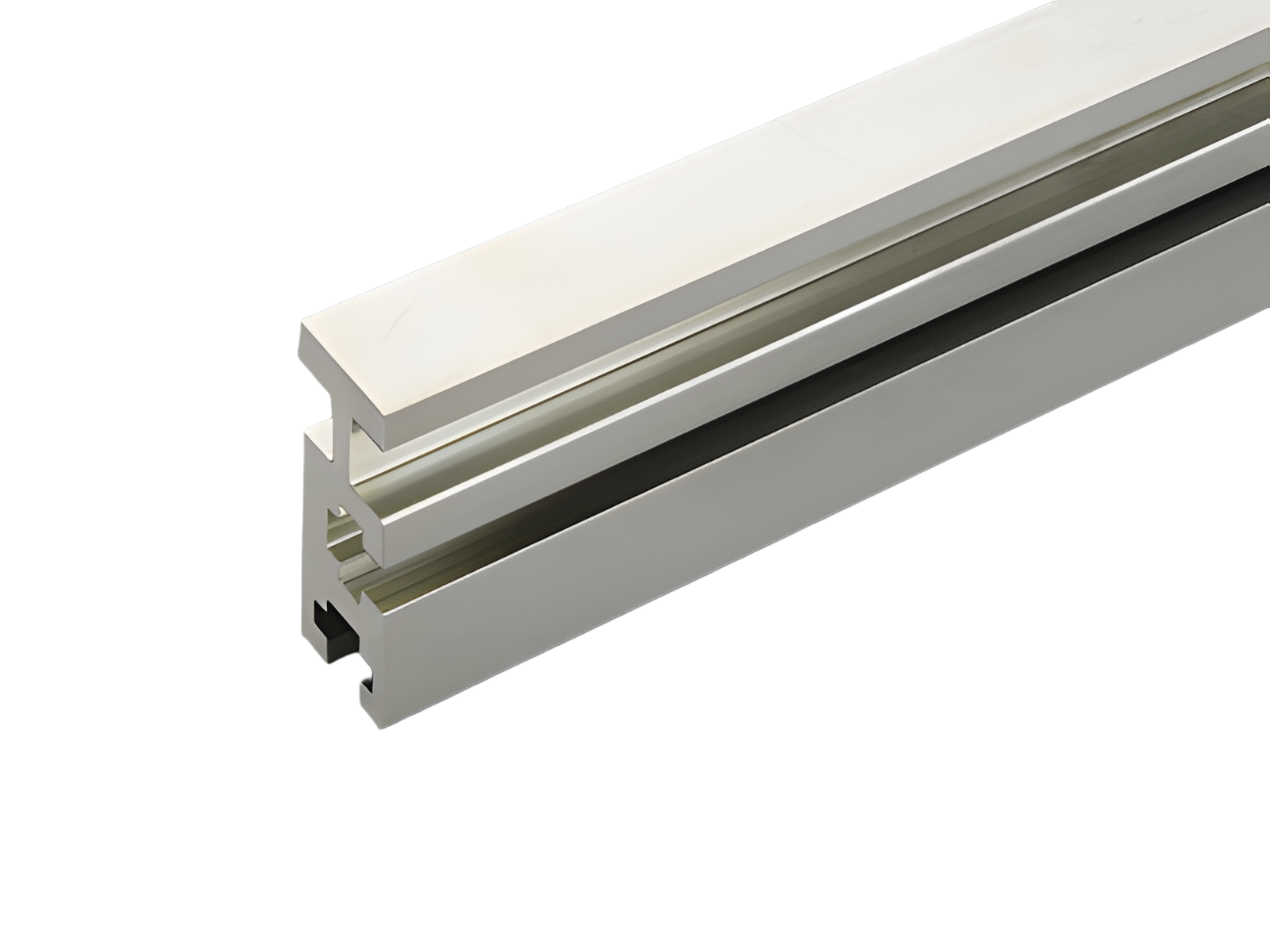

barra con profilo a TCC, 1600 mm² (01610)

The picture may show a similar product.

Descrizione

Cod.art.: 01610000

barra con profilo a TCC, 1600 mm²

lunghezza 2400 mm, stagnata

Montaggio

60Classic, centre feed unit

Vantaggi prodotto

Tin-plated Cu busbars considerably reduce the effort of preparing the contact points.
The Cu busbars are effective protected against aggressive media.

gruppo di prodotto	06
sottogruppo prodotto	92

pz/ conf.	1
EAN	4021267016104

ECLASS 6.1	27370303
ECLASS 7.1	27370303
ETIM 4.0	EC001522
ETIM 5.0	EC001522

Certificazioni

Norme

IEC 61439-1:2020

Omologazione CCC : no certification required

Dati tecnici

Details IEC
Norme
IEC 61439-1:2020

Valori elettrici

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 160,6 W.

(The power dissipation at full load would be 251,0 W.)

Supplementary data IEC
I seguenti valori sono stati rilevati tramite prove con determinate condizioni. Prima di progettare vostro impianto chiedere a Wöhner suddette condizioni.

current at 55 K:

2800 A

diagram current capacity (IEC)

Valori meccanici
L x A x P:	2400 x 30 x 90
peso:	3416,0 kg/100
Sezione:	1.600 mm²

Edge radius 0.5

Application notes

Per il suo utilizzo rispettare la capacità di isolamento del supporto scelto.

short-circuit withstandability:	see product description of the used busbar support

Links

Article master data, overviews and prices

Addizionali metalli

3D and 2D data in a wide range of formats

Downloads

| Riferimenti normativi e tecnici generici

| CAD model 3D STP

| CAD symbol 2D DXF

| Data packet EPlan (*.edz)

| Dimensioned drawing

| Diagrammi portate di corrente

| EU declaration of conformity

| Scheda tecnica prodotto (pdf)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)

Accessori

01379000

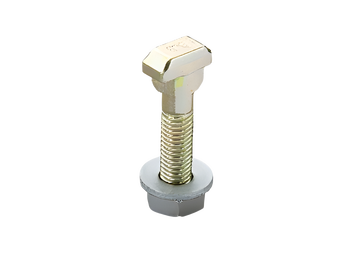

bullone di collegamento per barre TCC (a martello)
M10 x 45
per inserimento anche dopo il montaggio della barra
per barre: con profilo TCC
Di Più

Usage

01369000
Supporto per barre, esterno, 1p
per barre profilate
Di Più

https://pim.woehner.de/IT/FR/1000045299
