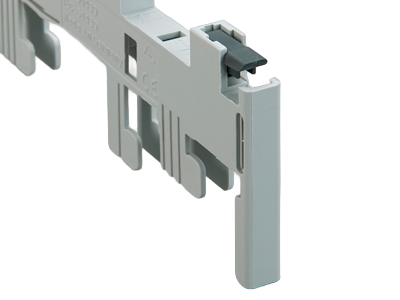

modulo N (32632)

The picture may show a similar product.

Descrizione

Cod.art.: 32632000

modulo N

con morsetto 16 mm²

9 x 160

per barre 12 x 5

Montaggio

30Compact 5P

Vantaggi prodotto

The device can be locked onto the busbar system in a separating position. In this way, complete units 1P+N or 3P+N can be prepared for an isolation test without the leads having to be disconnected. (see assembly manual)

gruppo di prodotto	05
sottogruppo prodotto	44

pz/ conf.	12
EAN	4021267326326

ECLASS 6.1	27370304
ECLASS 7.1	27370304
ETIM 4.0	EC001531
ETIM 5.0	EC001531

Certificazioni

Norme

IEC 61439-1:2020

Omologazione CCC : no certification required

Dati tecnici

Details IEC
Norme
IEC 61439-1:2020

Electrical data IEC
tensione nominale (IEC) AC:	690 V

tensione nominale di isolamento U_i AC:

690 V

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 0,5 W.

(The power dissipation at full load would be 0,8 W.)

Connecting terminal 1.5 - 16mm²

Valori meccanici
L x A x P:	9 x 160 x 114
peso:	4,4 kg/100
per barre:	12 x 5

Application notes

Avvisi e consigli	The device cannot be locked onto the busbar system (operating condition) and must always be plugged into module adapters.

Links

Article master data, overviews and prices

Addizionali metalli

3D and 2D data in a wide range of formats

Downloads

| Riferimenti normativi e tecnici generici

| Mounting instructions

| CAD model 3D STP

| CAD symbol 2D DXF

| Data packet EPlan (*.edz)

| Dimensioned drawing

| EU declaration of conformity

| Scheda tecnica prodotto (pdf)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)

Accessori

31390000
sacchettino con 100 connettori
connettore per accoppiare adattatori componibili (100pz)
per 50 accoppiamenti
Di Più

Usage

32628000
EQUES^®30Compact
Adattatore componibile, 1p, 63 A
con 1 guida DIN fissa, per Schneider iC60, iC65 e C60
18 x 160
per barre: 12 x 5
Di Più

32630000
EQUES^®30Compact
Adattatore componibile, 1p, 63 A
con 1 guida DIN fissa
18 x 160 / 10 mm²
per barre: 12 x 5
Di Più

32629000
EQUES^®30Compact
Adattatore componibile, 1p, 32 A
con 1 guida DIN fissa
18 x 160 / 6 mm²
per barre: 12 x 5
Di Più
