Selezione prodotto

for UL feeder circuits >250V

modulo di connessione (01592)

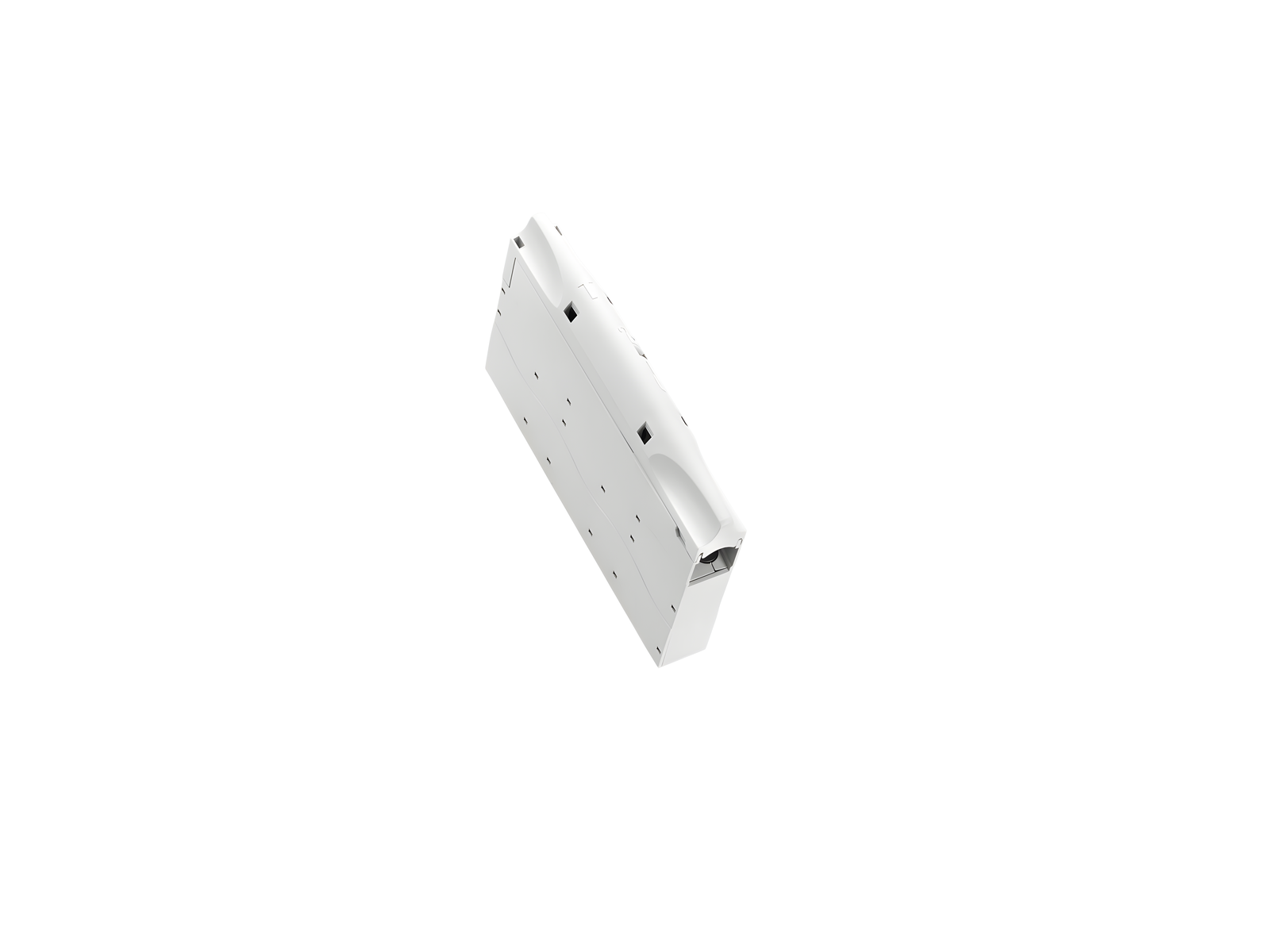

The picture may show a similar product.

Descrizione

Cod.art.: 01592 000A

CRITO®CrossBoard

modulo di connessione

con chiusura a scatto, 1,5 - 16 mm² / AWG 14 - 6

3p

Montaggio

CrossBoard® 125A / 250A

gruppo di prodotto 07
sottogruppo prodotto 40
pz/ conf. 1
EAN 4021267015923
ECLASS 6.1 27141146
ECLASS 7.1 27141146
ETIM 4.0 EC000001
ETIM 5.0 EC000001

Certificazioni

Norme

IEC 61439-1:2020
IEC 60999-1:1999
IEC 60999-2:2003

UL 508

Omologazioni

IEC (CB) , UL

for UL feeder circuits >250V

type no.: CR22-A

UL file: E123577, UL category (for USA): NMTR https://www.ul.com

UL file: E123577, UL category (for Canada): NMTR7 https://www.ul.com

Omologazione CCC : no certification required

Dati tecnici

Details IEC
Norme
IEC 61439-1:2020
IEC 60999-1:1999
IEC 60999-2:2003
Electrical data IEC
corrente nominale (IEC): 63 A
tensione nominale (IEC) AC: 690 V
tensione nominale di isolamento Ui AC: 800 V
resistenza nom. alla corrente di picco Ipk max.: 10 kA

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 2,9 W.

(The power dissipation at full load would be 4,6 W.)

Supplementary data IEC

I seguenti valori sono stati rilevati tramite prove con determinate condizioni. Prima di progettare vostro impianto chiedere a Wöhner suddette condizioni.
tensione max. ammissibile (IEC) AC: 800 V
tensione max. ammissibile (IEC) DC: 800 V
corrente d'impiego max. (IEC): 80 A
Details UL
Norme
UL 508
for UL feeder circuits >250V
suitable for field-installed conductors
Electrical data UL
corrente nominale (UL): 48 A
tensione nominale (UL) AC: 600 V
frequenza nominale (UL): 50 / 60 Hz
SCCR unprotected max.: 6 kA
3 cycles (without OPD) @ 600 V AC
SCCR protected max.: 50 kA
with JDDZ fuse Class J 60 A / 600 V AC
Valori meccanici
L x A x P: 22.5 x 160 x 115
peso: 21,5 kg/100
Poli: 3 poli
grado di protezione dal fronte: IP20
Connessioni
spring pulley connection
screw drive: 0,6x4
wire stripping: 18 mm
min. cross-section: 1,5 mm²
max. cross-section: 16 mm²

min. cross-section UL: AWG 14
max. cross-section UL: AWG 6


For leads per IEC :
1.5 - 16 mm² round stranded and finely stranded without wire-end ferrule
1.5 - 16 mm² finely stranded with wire-end ferrule*
1.5 - 10 mm² finely stranded with wire-end ferrule
1.5 - 10 mm² round solid

* Recommendation: 16 mm² crimped with Rittal crimping pliers for wire-end ferrules WM-Crimp, Weidmüller crimping tool PZ 16 or Phoenix Contact crimping pliers Crimpfox 25R

for leads per UL:
Cu AWG 14 - 6
Class B (UL486E)

Istruzioni per l'uso

La capacità di isolamento dell'articolo dipende dalle condizioni di installazione.
for UL feeder circuits >250V
