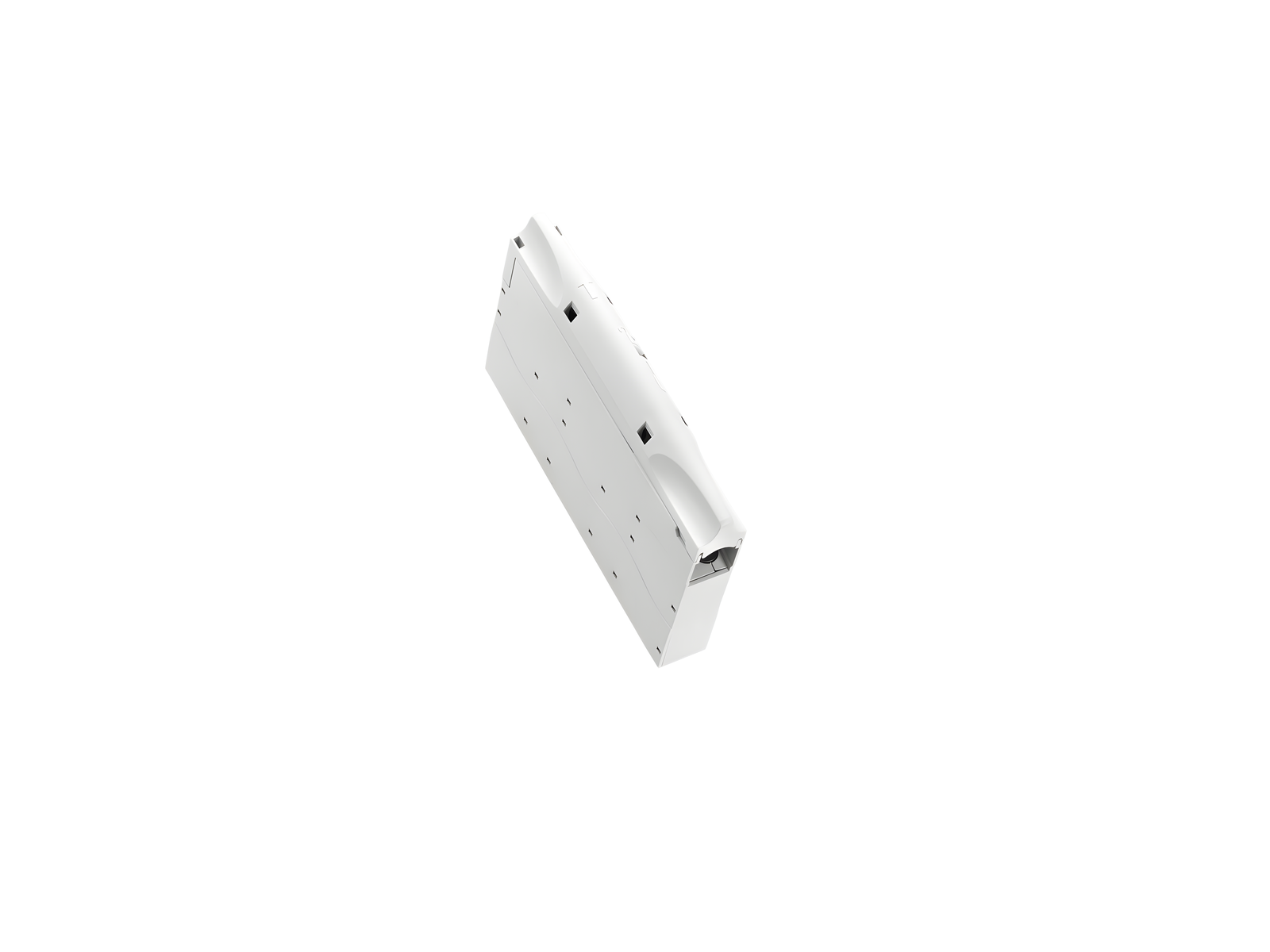

modulo di connessione (01592)

The picture may show a similar product.

Descrizione

Cod.art.: 01592000A

CRITO^®CrossBoard

modulo di connessione

con chiusura a scatto 1,5 - 16 mm², AWG 14 - 6

Montaggio

CrossBoard® 125A / 250A, CrossBoard® 800 A

gruppo di prodotto	07
sottogruppo prodotto	40

pz/ conf.	1
EAN	4021267015923

ECLASS 6.1	27141146
ECLASS 7.1	27141146
ETIM 4.0	EC000001
ETIM 5.0	EC000001

Certificazioni

Norme

IEC 61439-1:2020
IEC 60999-1:1999
IEC 60999-2:2003

UL 508

Omologazioni

IEC (CB) , UL

for UL feeder circuits >250V

type no.: CR22-A

UL file: E123577, UL category (for USA): NMTR https://www.ul.com

UL file: E123577, UL category (for Canada): NMTR7 https://www.ul.com

Omologazione CCC : no certification required

Dati tecnici

Details IEC
Norme
IEC 61439-1:2020 IEC 60999-1:1999 IEC 60999-2:2003

Electrical data IEC
corrente nominale (IEC):	63 A
tensione nominale (IEC) AC:	690 V

tensione nominale di isolamento U_i AC:

800 V

resistenza nom. alla corrente di picco I_pk max.:

10 kA

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 2,9 W.

(The power dissipation at full load would be 4,6 W.)

Supplementary data IEC
I seguenti valori sono stati rilevati tramite prove con determinate condizioni. Prima di progettare vostro impianto chiedere a Wöhner suddette condizioni.

tensione max. ammissibile (IEC) AC:	800 V
tensione max. ammissibile (IEC) DC:	800 V
corrente d'impiego max. (IEC):	80 A

Details UL
Norme
UL 508

for UL feeder circuits >250V
suitable for field-installed conductors

Electrical data UL
corrente nominale (UL):	48 A
tensione nominale (UL) AC:	600 V
frequenza nominale (UL):	50 / 60 Hz

SCCR unprotected max.:	6 kA
	3 cycles (without OPD) @ 600 V AC
SCCR protected max.:	50 kA
	with JDDZ fuse Class J 60 A / 600 V AC

Valori meccanici
L x A x P:	22.5 x 160 x 115
peso:	21,5 kg/100
Poli:	3 poli

grado di protezione dal fronte:

IP20

Connessioni
spring pulley connection
screw drive:	0,6x4
wire stripping:	18 mm
min. cross-section:	1,5 mm²
max. cross-section:	16 mm²

min. cross-section UL:	AWG 14
max. cross-section UL:	AWG 6

For leads per IEC : 1.5 - 16 mm² round stranded and finely stranded without wire-end ferrule 1.5 - 16 mm² finely stranded with wire-end ferrule* 1.5 - 10 mm² finely stranded with wire-end ferrule 1.5 - 10 mm² round solid * Recommendation: 16 mm² crimped with Rittal crimping pliers for wire-end ferrules WM-Crimp, Weidmüller crimping tool PZ 16 or Phoenix Contact crimping pliers Crimpfox 25R for leads per UL: Cu AWG 14 - 6 Class B (UL486E)
