Adattatore EEC 30 A (32694)

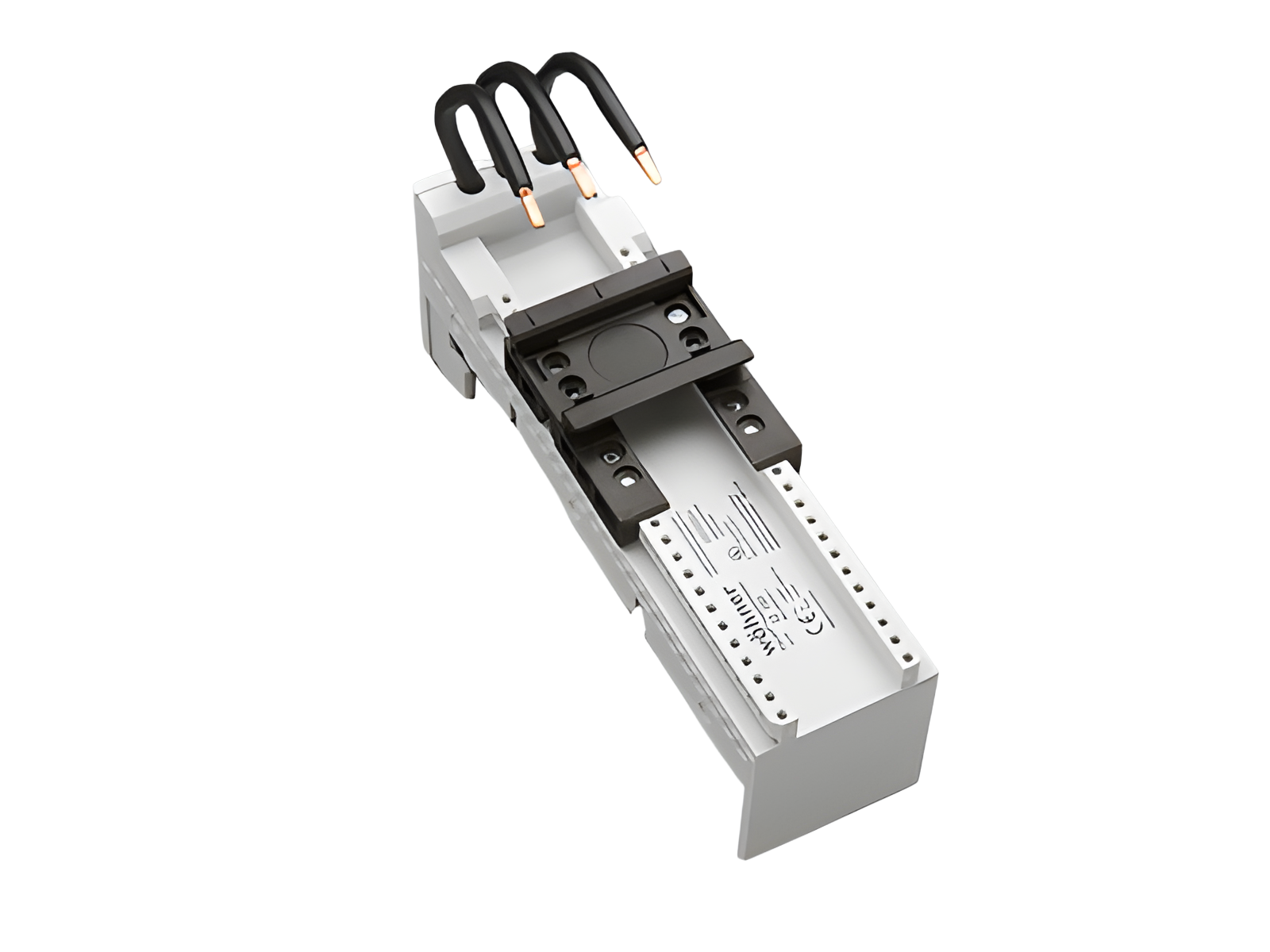

The picture may show a similar product.

Descrizione

Cod.art.: 32694000A

EQUES^®30Compact

Adattatore EEC 30 A

per Siemens S0, con morsetti a molla

45 x 160, con cavi AWG 10 (6 mm²)

per barre 12 x 5, 10

NUOVO

Montaggio

30Compact 3P

Vantaggi prodotto

Conductor ends ultrasonically sealed.
Click mechanism when pushing onto the busbar.

gruppo di prodotto	05
sottogruppo prodotto	21

pz/ conf.	4
EAN	4021267326944

ECLASS 6.1	27370304
ECLASS 7.1	27370304
ETIM 4.0	EC001531
ETIM 5.0	EC001531

Certificazioni

Norme

IEC 61439-1:2020

UL 508

Omologazioni

CSA , UL , DNV GL

for UL feeder circuits >250V

type no.: EEC6025C-L

UL file: E123577, UL category (for USA): NMTR https://www.ul.com

UL file: E123577, UL category (for Canada): NMTR7 https://www.ul.com

CSA file: 110285, CSA class: 3211-37 https://directories.csa-international.org

Omologazione CCC : no certification required

Dati tecnici

Details IEC
Norme
IEC 61439-1:2020

Electrical data IEC
corrente nominale (IEC):	30 A
tensione nominale (IEC) AC:	690 V

tensione nominale di isolamento U_i AC:	800 V
tensione di picco U_imp:	6 kV

Motorschutzschalter bis 25 A:
50 kA @ 600 V / Durchlassstrom 7 kA
Motorschutzschalter bis 32 A:
25 kA @ 480 V / Durchlassstrom 9 kA

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 1,6 W.

(The power dissipation at full load would be 2,5 W.)

Details UL
Norme
UL 508

for UL feeder circuits >250V

Electrical data UL
corrente nominale (UL):	30 A
tensione nominale (UL) AC:	600 V
frequenza nominale (UL):	50 / 60 Hz

SCCR unprotected max.:	5 kA
	3 cycles (without OPD) @ 600 V AC
SCCR protected max.:	65 kA

SCCR:

65 kA with any NKJH Comb. Motor Controller 16 A / 480 V AC
65 kA with any NKJH Comb. Motor Controller 25 A / 480 V AC
30 kA with any NKJH Comb. Motor Controller 12,5 A / 600 V AC
50 kA with any NKJH Comb. Motor Controller 32 A / 480 V AC

Valori meccanici
L x A x P:	45 x 160 x 63
peso:	19,8 kg/100
Poli:	3 poli
per barre:	12 x 5, 10

Application notes

Avvisi e consigli	For compact mounting of complete motor circuits with commercially available switchgear and safe mechanical and electrical connection to the busbar system.

short-circuit withstandability:	the short-circuit capacity of the combination of adapter and motor starter depends on the motor starter
