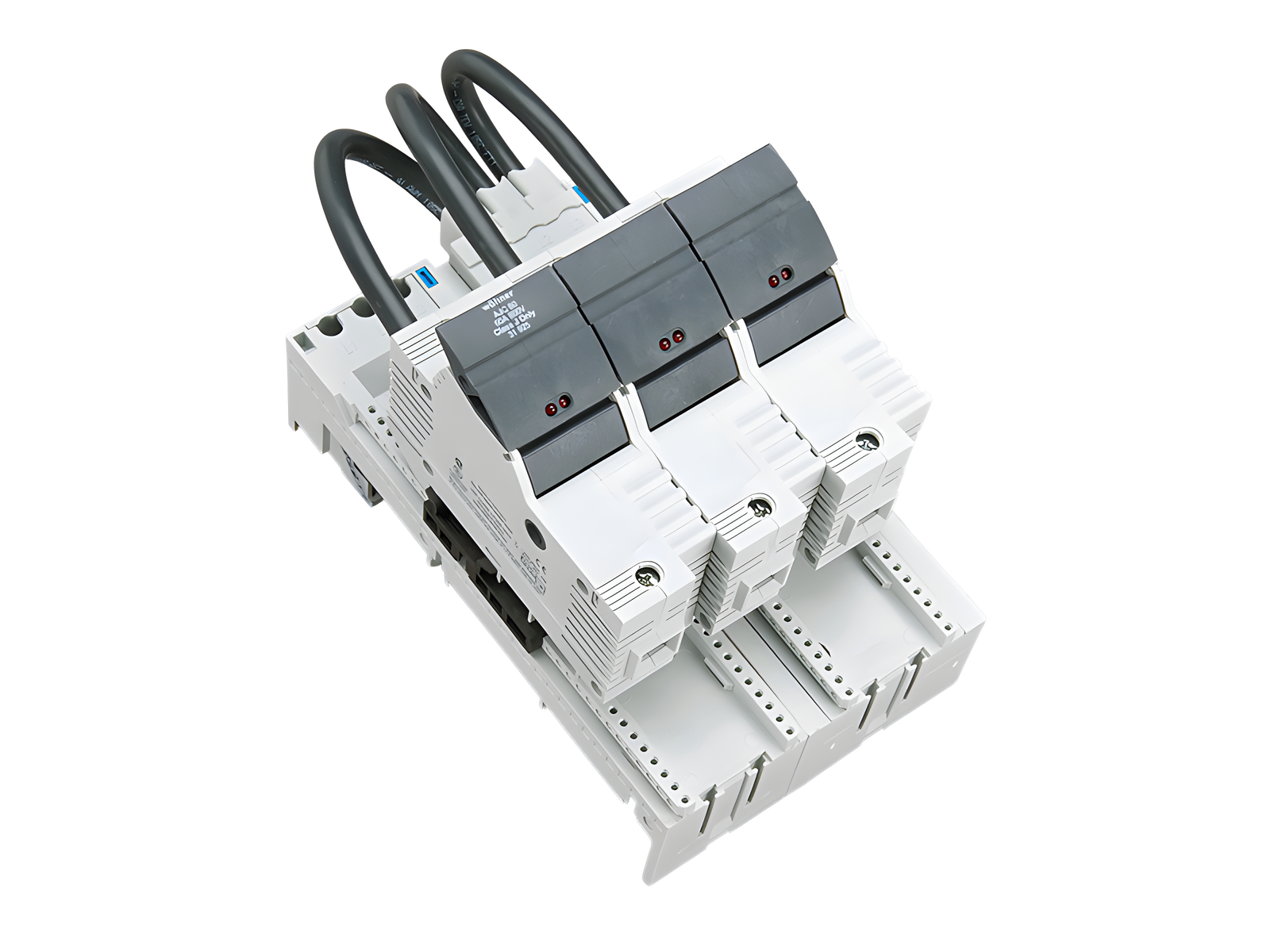

base Class J montata su adattatore, uscita in basso (31970)

The picture may show a similar product.

Descrizione

Cod.art.: 31970000

AMBUS^®60Classic

base Class J montata su adattatore, uscita in basso

per fusibili Class J 35 - 60 A (27x60), con LED

3p, soluzione completa, base montata su adattatore

connessione cavi in basso

per barre 12, 15, 20, 25, 30 x 5, 10 e barre profilate

Montaggio

60Classic

gruppo di prodotto	16
sottogruppo prodotto	24

pz/ conf.	1
EAN	4021267319700

ECLASS 6.1	27142190
ECLASS 7.1	27142190
ETIM 4.0	EC002705
ETIM 5.0	EC002705

Certificazioni

Norme

IEC 60269-1:2006 + A1:2009 + A2:2014
IEC 60269-2:2013 + A1:2016, Fuse system H

UL 4248-8

UL 508

Omologazioni

CSA , UL

type no.: EEC6080-L + AJC60

UL file: E230163, UL category (for USA): IZLT https://www.ul.com

UL file 2: E123577, UL category+ (for USA): NMTR https://www.ul.com

UL file: E230163, UL category (for Canada): IZLT7 https://www.ul.com

CSA file: 110285, CSA class: 3211-37 https://directories.csa-international.org

Dati tecnici

per fusibili di grandezza:	Class J 60 A
fusibile secondo norma:	UL 248-8
potenza diss. max. ammissibile del fusibile inserito:	7 W

Details IEC
Norme
IEC 60269-1:2006 + A1:2009 + A2:2014 IEC 60269-2:2013 + A1:2016, Fuse system H

Valori elettrici

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 6,8 W.

(The power dissipation at full load would be 10,7 W.)

Details UL
Norme
UL 4248-8 UL 508

Electrical data UL
corrente nominale (UL):	60 A
tensione nominale (UL) AC:	600 V
frequenza nominale (UL):	50 / 60 Hz
tensione nominale (UL) DC:	600 V
for wires UL:	Cu 75°C

SCCR:

100 kA

Valori meccanici
L x A x P:	126 x 200 x 157
peso:	131,0 kg/100
Poli:	3 poli
per barre:	12, 15, 20, 25, 30 x 5, 10 e barre profilate

Connessioni
Not suitable for aluminium cables !
for wires UL:	Cu 75°C

for applications acc. to IEC / EN : 1 wire : Cu 6 - 50 mm², Md 3,5 - 4,0 Nm / 31 - 35 lb.in. 2 wires (of same cross-section) : Cu 6 - 16 mm², Md 3,5 - 4,0 Nm / 31 - 35 lb.in. flexible cables, directly or with wire-end ferrule (flexible cables of max. cross-section may not fit when using wire-end ferrule) for applications acc. to UL / CSA : only Cu cables acc. to UL 486E 1 wire : AWG 14 - AWG 1, Class C, Md 4,0 Nm / 35 lb.in. 2 wires (of identical cross-section) : AWG 14 - AWG 6, Class C, Md 4,0 Nm / 35 lb.in.
