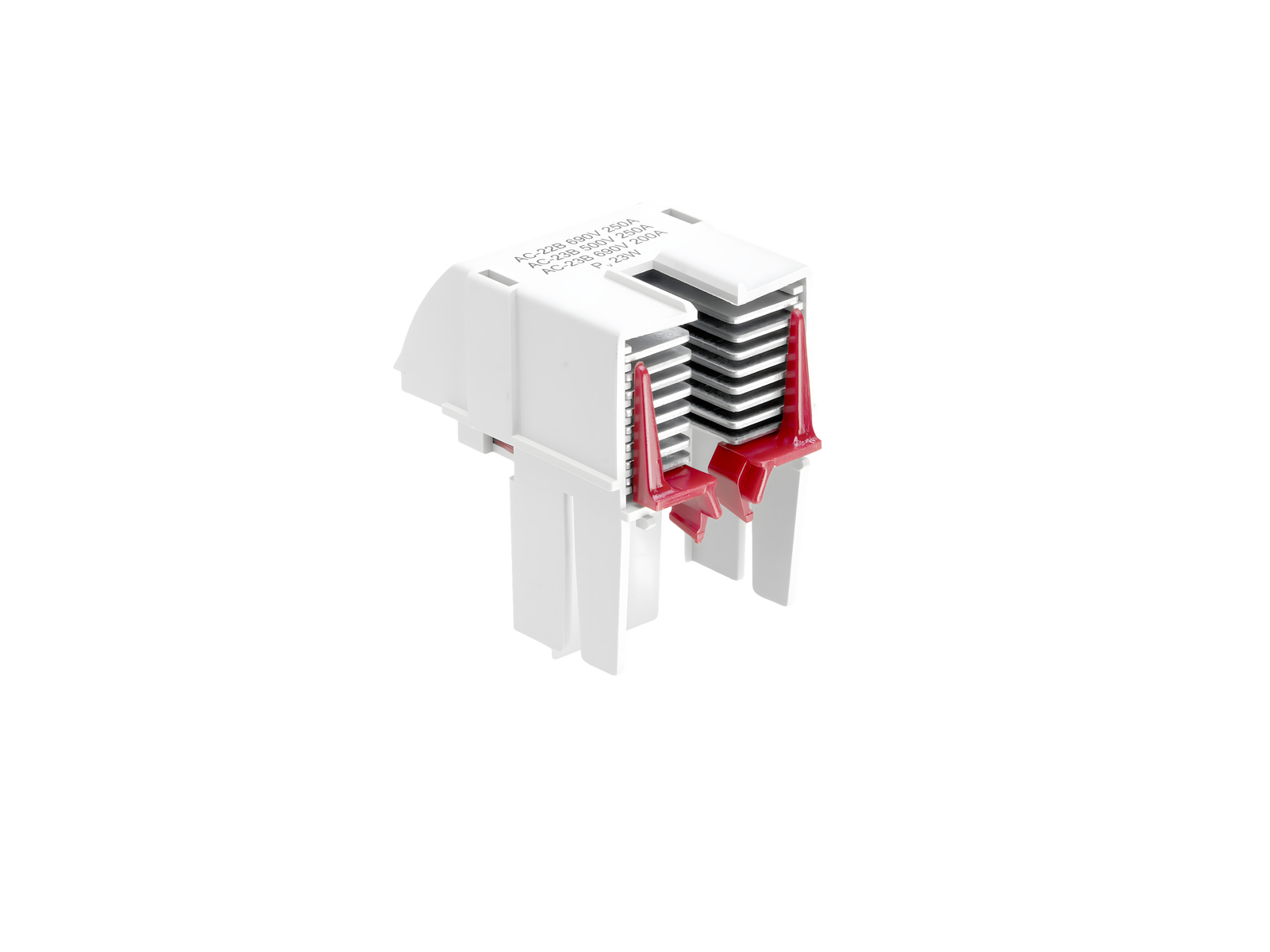

camera spegniarco (33918)

The picture may show a similar product.

Descrizione

Cod.art.: 33918000

camera spegniarco

kit per ottenere categoria di impiego più elevata

per basi sez. NH1

Montaggio

60Classic, 30Compact 3P

gruppo di prodotto	09
sottogruppo prodotto	51

pz/ conf.	3
EAN	4021267339180

ECLASS 6.1	27142190
ECLASS 7.1	27142190
ETIM 4.0	EC002498
ETIM 5.0	EC002498

Certificazioni

Norme

IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only

Dati tecnici

Details IEC
Norme
IEC 60947-1:2020 IEC 60947-3:2020 AC ratings only

Valori elettrici

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 0,0 W.

(The power dissipation at full load would be 0,0 W.)

AC-22B (690V/250A), AC-23B (500V/250A), AC-23B (690V/200A)
DC-21B (440V/250A)
for the fuse monitoring version, the rated operating voltage of the fuse monitoring is to be considered

Valori meccanici
peso:	10,7 kg/100

Application notes


short-circuit withstandability:	determined by main product

Links

Article master data, overviews and prices

Addizionali metalli

3D and 2D data in a wide range of formats

Downloads

| Riferimenti normativi e tecnici generici

| Mounting instructions

| CAD model 3D STP

| Data packet EPlan (*.edz)

| EU declaration of conformity

| Scheda tecnica prodotto (pdf)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)

Usage

33393000
QUADRON^®Panel
Base sezion. per fus. NH1, 250 A, per pannello
morsetti a gabbia
Di Più

33600000
QUADRON^®60Classic
base sezion. per fus. NH1, 250 A, per barre, uscita in basso / alto
morsetti a gabbia
connessione cavi in alto o basso
per barre: 12, 15, 20, 25, 30 x 5, 10 e barre profilate
Di Più

33330000
QUADRON^®Panel
Base sezion. per fus. NH1, 250 A, per pannello
vite M10
with electronic fuse monitoring
Di Più

33149000
QUADRON^®Panel
Base sezion. per fus. NH1, 250 A, per pannello
vite M10
with electromechanical fuse monitoring
Di Più

33201000
QUADRON^®Panel
Base sezion. per fus. NH1, 250 A, per pannello
vite M10
Di Più

33160000
QUADRON^®60Classic
base sezion. per fus. NH1, 250 A, per barre, uscita in basso / alto
vite M10
with electromechanical fuse monitoring
connessione cavi in alto o basso
per barre: 12, 15, 20, 25, 30 x 5, 10 e barre profilate
Di Più

33325000
QUADRON^®60Classic
base sezion. per fus. NH1, 250 A, per barre, uscita in basso / alto
vite M10
with electronic fuse monitoring
connessione cavi in alto o basso
per barre: 12, 15, 20, 25, 30 x 5, 10 e barre profilate
Di Più

33601000
QUADRON^®60Classic
base sezion. per fus. NH1, 250 A, per barre, uscita in basso / alto
vite M10
connessione cavi in alto o basso
per barre: 12, 15, 20, 25, 30 x 5, 10 e barre profilate
Di Più

https://pim.woehner.de/IT/FR/1000047571

Trova il tuo contatto

to the contact site

Wöhner GmbH & Co. KG
Elektrotechnische Systeme
Mönchrödener Str. 10
96472 Rödental

Order hotline (Germany)
+49 9563 751 161
order@woehner.de

Technical hotline (Germany)
+49 9563 751 260
support@woehner.com
