distanziatori (01421)

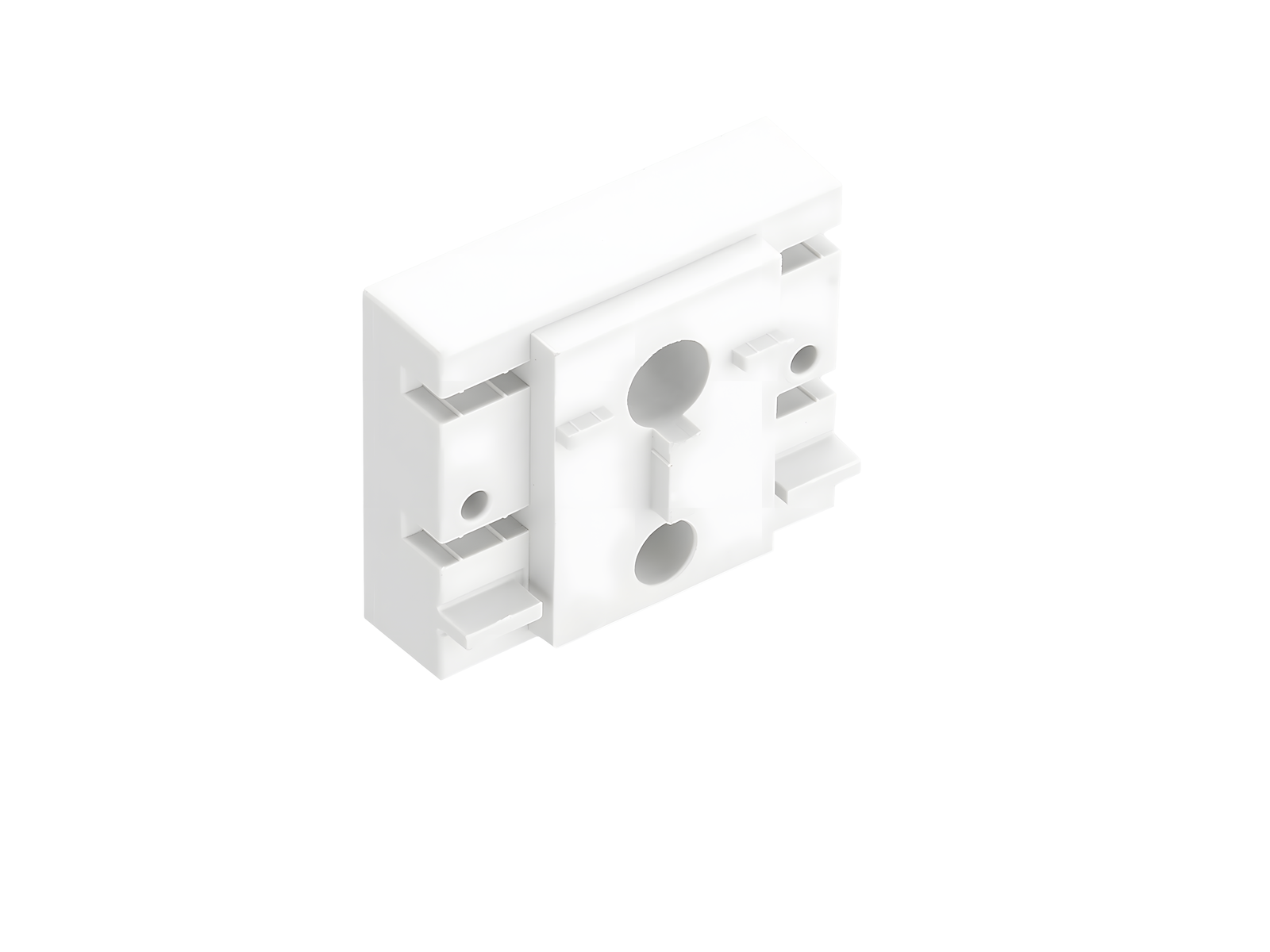

The picture may show a similar product.

Descrizione

Cod.art.: 01421000A

distanziatori

set per supporti 01430

Montaggio

185Power

gruppo di prodotto	06
sottogruppo prodotto	27

pz/ conf.	1
EAN	4021267014216

ECLASS 6.1	27370390
ECLASS 7.1	27370390
ETIM 4.0	EC002498
ETIM 5.0	EC002498

Certificazioni

Norme

IEC 61439-1:2020

UL 508

Omologazioni

for UL feeder circuits >250V

type no.: D185

UL file: E123577, UL category (for USA): NMTR https://www.ul.com

UL file: E123577, UL category (for Canada): NMTR7 https://www.ul.com

Omologazione CCC : no certification required

Dati tecnici

Details IEC
Norme
IEC 61439-1:2020

Details UL
Norme
UL 508

for UL feeder circuits >250V

Electrical data UL
tensione nominale (UL) AC:	1000 V
frequenza nominale (UL):	50 / 60 Hz

Valori meccanici
L x A x P:	47 x 40 x 19
peso:	13,1 kg/100

Application notes

Avvisi e consigli	set consisting of 4 pieces, required per one busbar support


for UL feeder circuits >250V
