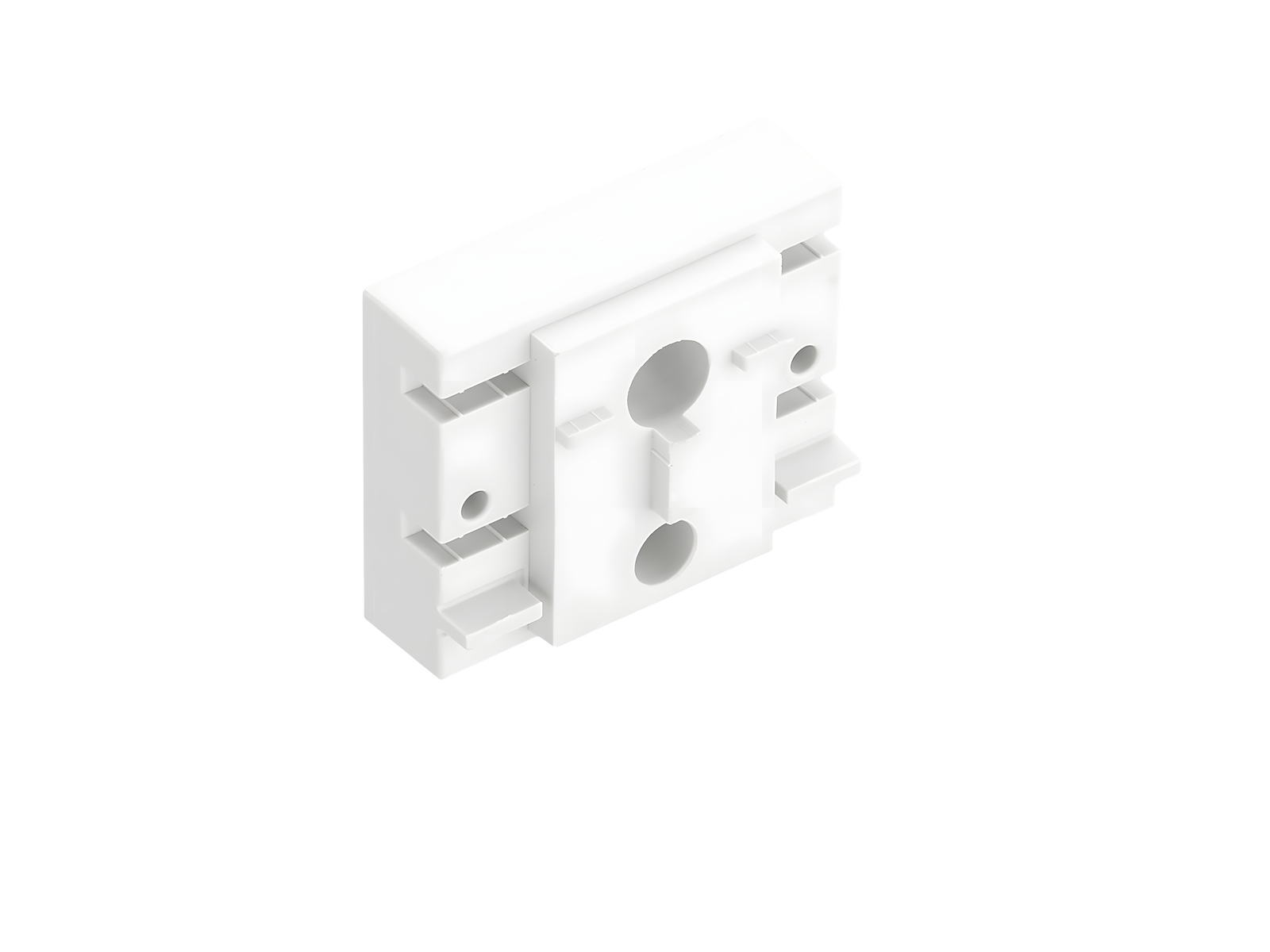

entretoise (01421)

The picture may show a similar product.

Description

Référence 01421000A

entretoise

kit pour 01430

Système

185Power

Groupe de produits	06
Sous-groupe	27

Dimensions de l'emballage	1
EAN	4021267014216

ECLASS 6.1	27370390
ECLASS 7.1	27370390
ETIM 4.0	EC002498
ETIM 5.0	EC002498

Homologations

Normes

IEC 61439-1:2020

UL 508

Approbations

for UL feeder circuits >250V

Type: D185

UL file: E123577, UL category (for USA): NMTR https://www.ul.com

UL file: E123577, UL category (for Canada): NMTR7 https://www.ul.com

Homologation CCC: no certification required

Données techniques

Details IEC
Normes
IEC 61439-1:2020

Details UL
Normes
UL 508

for UL feeder circuits >250V

Electrical data UL
rated voltage (UL) AC:	1000 V
rated frequency (UL):	50 / 60 Hz

Charactéristiques mécaniques
L x H x P:	47 x 40 x 19
Poids:	13,1 kg/100

Application notes

Conseils	set consisting of 4 pieces, required per one busbar support


for UL feeder circuits >250V

Links

Article master data, overviews and prices

Calcul de la plus-value métal

3D and 2D data in a wide range of formats

Documentation

| Informations techniques générales

| Data packet EPlan (*.edz)

| Dessin d’encmbrement

| Déclaration de conformité UE

| Descriptif produit (Pdf)

| Donnée pour la vérification de la conformité à l’IEC/EN 61439-1

| Texte complet pour spécification format (*.rtf)

| Texte standard pour spécification format (*.rtf)

| Text for specification - GAEB90 (in German) (*.d81)

Usage

01436000A
séparation du système, arrière
kit pour support de jeu de barres 700 mm (centre à centre)
Plus

01420000A
séparation du système, arrière
kit pour support de jeu de barres 550 mm (centre à centre)
Plus

01430000A
support de jeu de barres universel

pour jeux de barres: 30, 40, 60, 80, 100, 120 x 10
Plus
