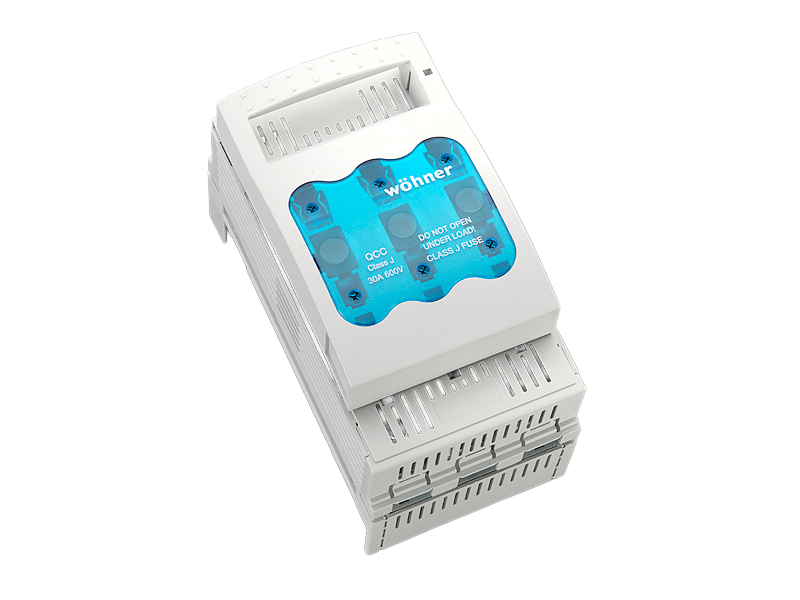

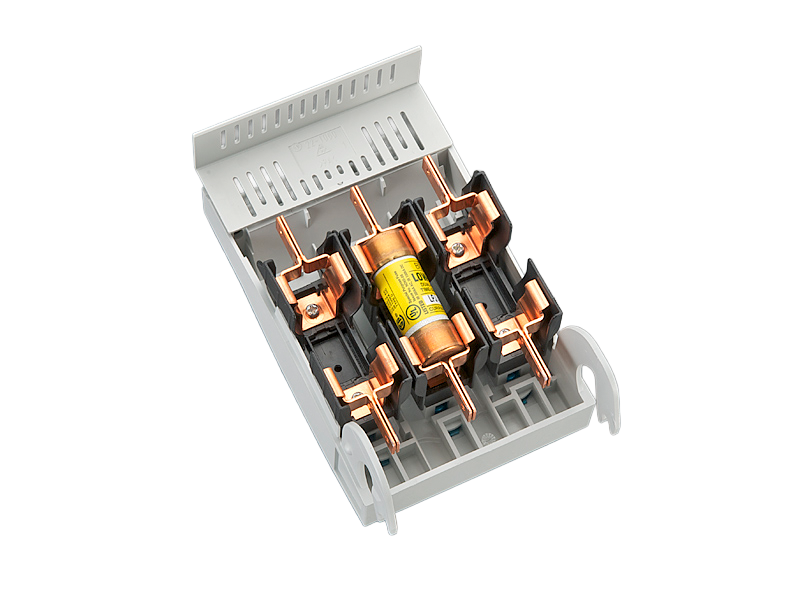

base per fusibili Class J, per barre, connessione in basso /alto (33421)

The picture may show a similar product.

Descrizione

Cod.art.: 33421000

QUADRON^®60Classic

base per fusibili Class J, per barre, connessione in basso /alto

per fusibili Class J, 1 - 30 A (21x57)

3p, con morsetto a gabbia

connessione cavi in alto o basso

per barre 12, 15, 20, 25, 30 x 5, 10 e barre profilate

Montaggio

60Classic

Vantaggi prodotto

the product is based on the UL approval in category IZLT2 also listed in category NMTR (file E123577)

CrossLink® adapter technology
Fast and safe conversion of the connection for top or bottom; the parts under voltage remain shock protected
Simple and safe clicking into place and making contact
Safe connection through shock protection split into two
Busbar supports for flat busbars can be mounted above each other

gruppo di prodotto	16
sottogruppo prodotto	21

pz/ conf.	1
EAN	4021267334215

ECLASS 6.1	27142190
ECLASS 7.1	27142190
ETIM 4.0	EC002705
ETIM 5.0	EC002705

Certificazioni

Norme

IEC 60269-1:2006 + A1:2009 + A2:2014
IEC 60269-2:2013 + A1:2016, Fuse system H

UL 4248-8

UL 4248-1

Omologazioni

for UL feeder circuits >250V

type no.: QCC-ClassJ30A

UL file: E230163, UL category (for USA): IZLT2 https://www.ul.com

UL file 2: E123577, UL category+ (for USA): NMTR https://www.ul.com

UL file: E230163, UL category (for Canada): IZLT8 https://www.ul.com

UL file 2: E123577, UL category+ (for Canada): NMTR7 https://www.ul.com

Dati tecnici

per fusibili di grandezza:	Class J 30 A
fusibile secondo norma:	UL 248-8
potenza diss. max. ammissibile del fusibile inserito:	5 W

Details IEC
Norme
IEC 60269-1:2006 + A1:2009 + A2:2014 IEC 60269-2:2013 + A1:2016, Fuse system H

Valori elettrici

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 1,3 W.

(The power dissipation at full load would be 2,1 W.)

System component: degree of protection IP30 at front as per DIN EN 60529, degree of protection near terminal depends on installation
adapter module: front side degree of protection IP20 as per DIN EN 60529 (finger-safe)

Details UL
Norme
UL 4248-8 UL 4248-1

for UL feeder circuits >250V
suitable for field-installed conductors

Electrical data UL
corrente nominale (UL):	30 A
tensione nominale (UL) AC:	600 V
frequenza nominale (UL):	50 / 60 Hz
tensione nominale (UL) DC:	600 V
for wires UL:	Cu 75°C

SCCR:

200 kA

Valori meccanici
L x A x P:	106 x 200 x 135
peso:	138,0 kg/100
Poli:	3 poli
per barre:	12, 15, 20, 25, 30 x 5, 10 e barre profilate

Busbar connector: externally tensioned contacting, convenient click mechanism, simple conversion of the combination bases from 5 to 10mm-thick busbars

Connessioni
Not suitable for aluminium cables !

min. cross-section UL:	AWG 14
max. cross-section UL:	AWG 2/0
for wires UL:	Cu 75°C

AWG 12 - AWG 2/0 stranded, equivalent 3,3 - 67,4 mm² AWG 14 - AWG 10 solid, equivalent 215 - 5,3 mm²
