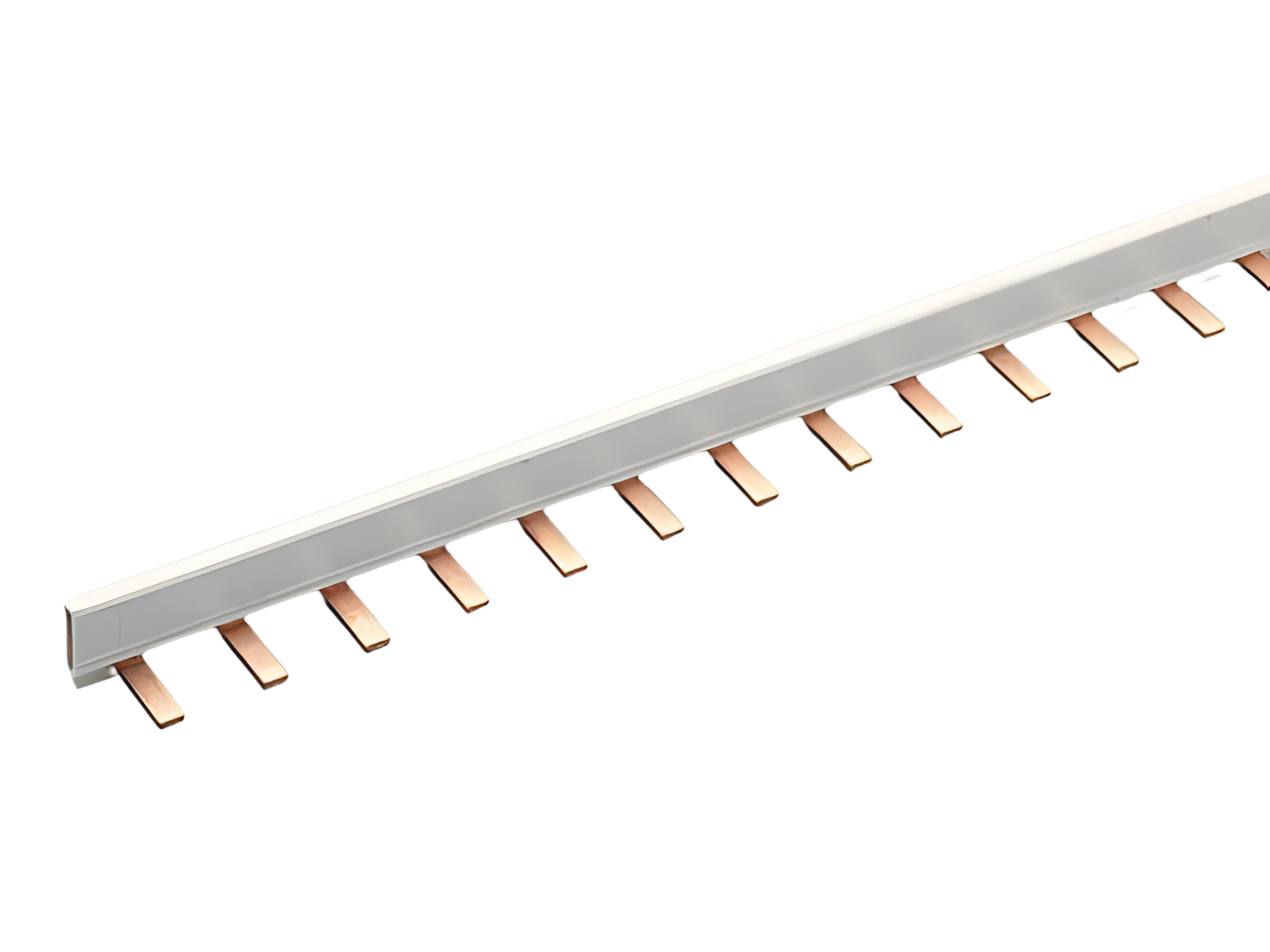

Barra a pettine, 1 polo, passo 18mm (31101)

The picture may show a similar product.

Descrizione

Cod.art.: 31101000A

Barra a pettine, 1 polo, passo 18mm

80 A, lunghezza 1 m

16 mm²

gruppo di prodotto	06
sottogruppo prodotto	95

pz/ conf.	25
EAN	4021267311018

pagina catalogo

2020 : 6.8

ECLASS 6.1	27371306
ECLASS 7.1	27371306
ETIM 4.0	EC000215
ETIM 5.0	EC000215

Certificazioni

Norme

IEC 61439-1:2011

Omologazioni

EAC

EAC Type: CO

Omologazione CCC : no certification required

Dati tecnici

Details IEC
Norme
IEC 61439-1:2011

Electrical data IEC
corrente nominale (IEC):	80 A
tensione nominale (IEC) AC:	690 V

tensione nominale (IEC) DC:

1000 V

tensione di picco U_imp:	4 kV

La capacità di isolamento dell'articolo dipende dalle condizioni di installazione.

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 1,8 W.

(The power dissipation at full load would be 2,8 W.)

Supplementary data IEC
I seguenti valori sono stati rilevati tramite prove con determinate condizioni. Prima di progettare vostro impianto chiedere a Wöhner suddette condizioni.

portata massima di corrente con alimentazione centrale:

130 A

Valori meccanici
L x A x P:	1000 x 5 x 15
peso:	21,8 kg/100
Sezione:	16 mm²

Links

Article master data, overviews and prices

Addizionali metalli

Downloads

| Riferimenti normativi e tecnici generici

| Dimensioned drawing

| EU declaration of conformity

| Declaration of conformity UKCA

| Scheda tecnica prodotto (pdf)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)

Accessori

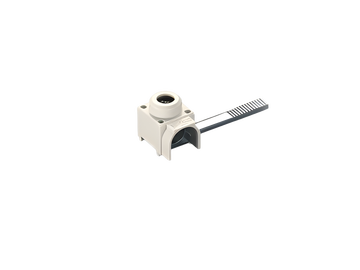

31103000
morsetto di alimentazione laterale per pettini
6 - 25 mm²
per: 31101, 31102
Di Più

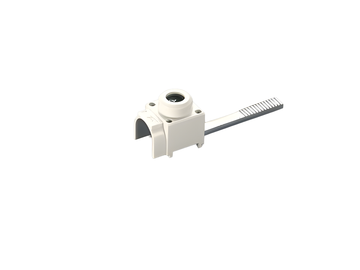

31157000
morsetto di alimentazione frontale per pettini
6 - 25 mm²
per: 31101, 31102
Di Più

31042000
Tappo laterale
per barre a pettine 1p di 25 mm²
Di Più

Usage

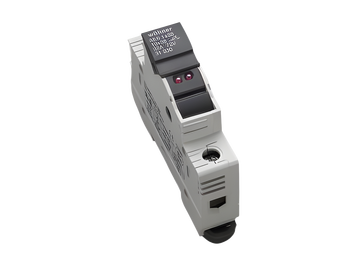

31930000
AMBUS^®Panel
Base sezion. per fusibili cilindr.,
10 x 38 / 1P / LED
32 A / 12 - 72 V
Di Più

31130000
AMBUS^®Panel
Base sezion. per fusibili cilindr., con LED
10 x 38 / 1P
32 A / 110 - 690 V
indication of a released fuse link
Di Più

31275000
AMBUS^®Panel
Base sezion. per fusibili cilindr., per fus. extrarapidi
10 x 38 / 1P
32 A / 690 V, per fus. epertrarapidi
Di Più

31971000
AMBUS^®Panel
Base sezion. per fusibili cilindr.
10x38 / 1P
30 A / 1000 V DC
Di Più

31973000
AMBUS^®Panel
Base sezion. per fusibili cilindr.
10x38 / 1P / LED
30 A / 1000 V DC
indication of a released fuse link
Di Più

31110000
AMBUS^®Panel
Base sezion. per fusibili cilindr.
10 x 38 / 1P
32 A / 690 V
Di Più
