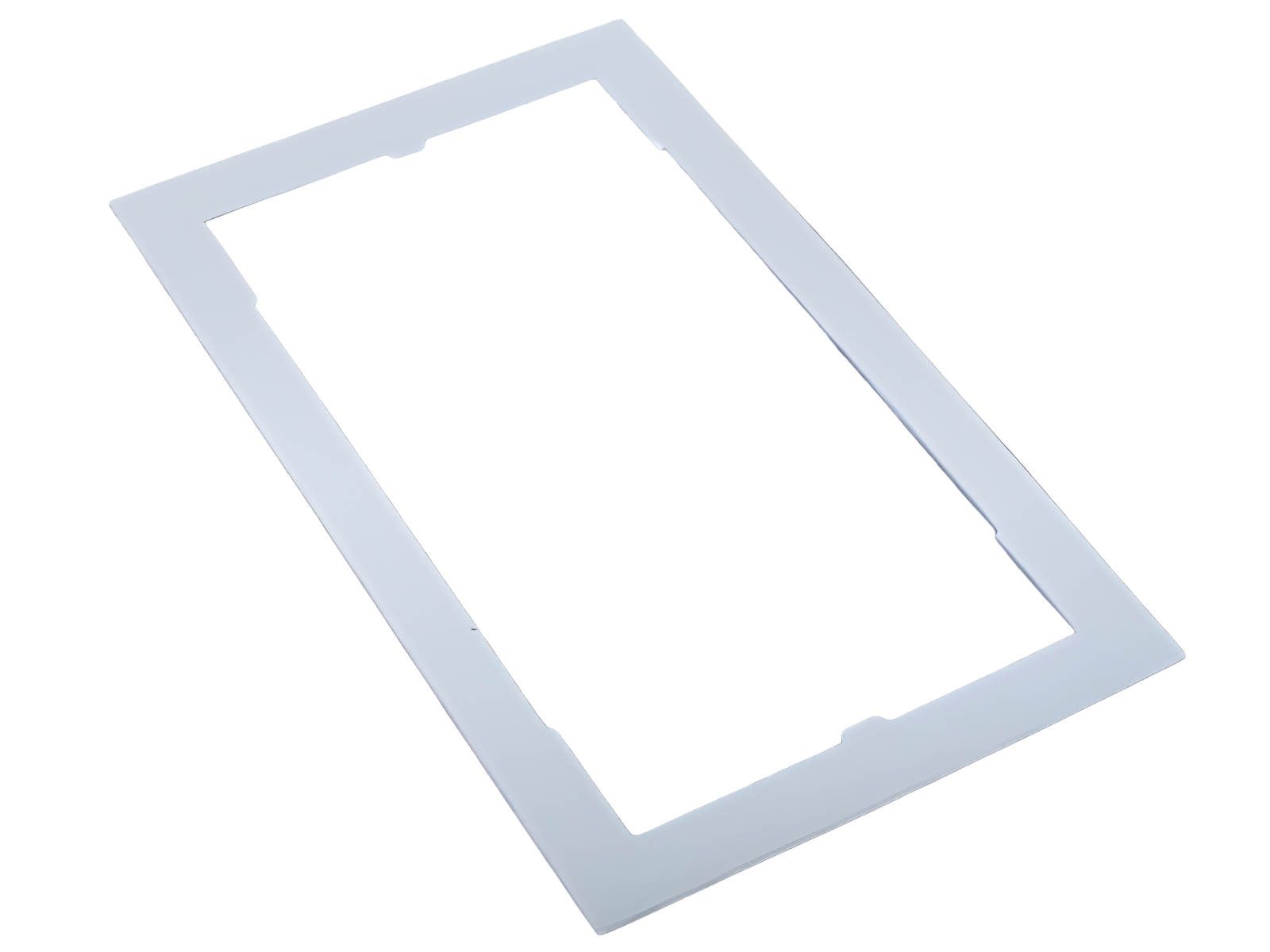

cornice singola (78893)

The picture may show a similar product.

Descrizione

Cod.art.: 78893000

cornice singola

130 x 210, non per 33221, 33222

Gr. NH 00

gruppo di prodotto	09
sottogruppo prodotto	51

pz/ conf.	10
EAN	4021267788933

ECLASS 6.1	27142190
ECLASS 7.1	27142190
ETIM 4.0	EC002498
ETIM 5.0	EC002498

Certificazioni

Norme

IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only

Dati tecnici

Details IEC
Norme
IEC 60947-1:2020 IEC 60947-3:2020 AC ratings only

Valori meccanici
L x A x P:	130 x 210 x 2
peso:	1,9 kg/100

Application notes


short-circuit withstandability:	not applicable, since the product does not contain or carry any live parts or is not stressed in the case of a short-circuit
