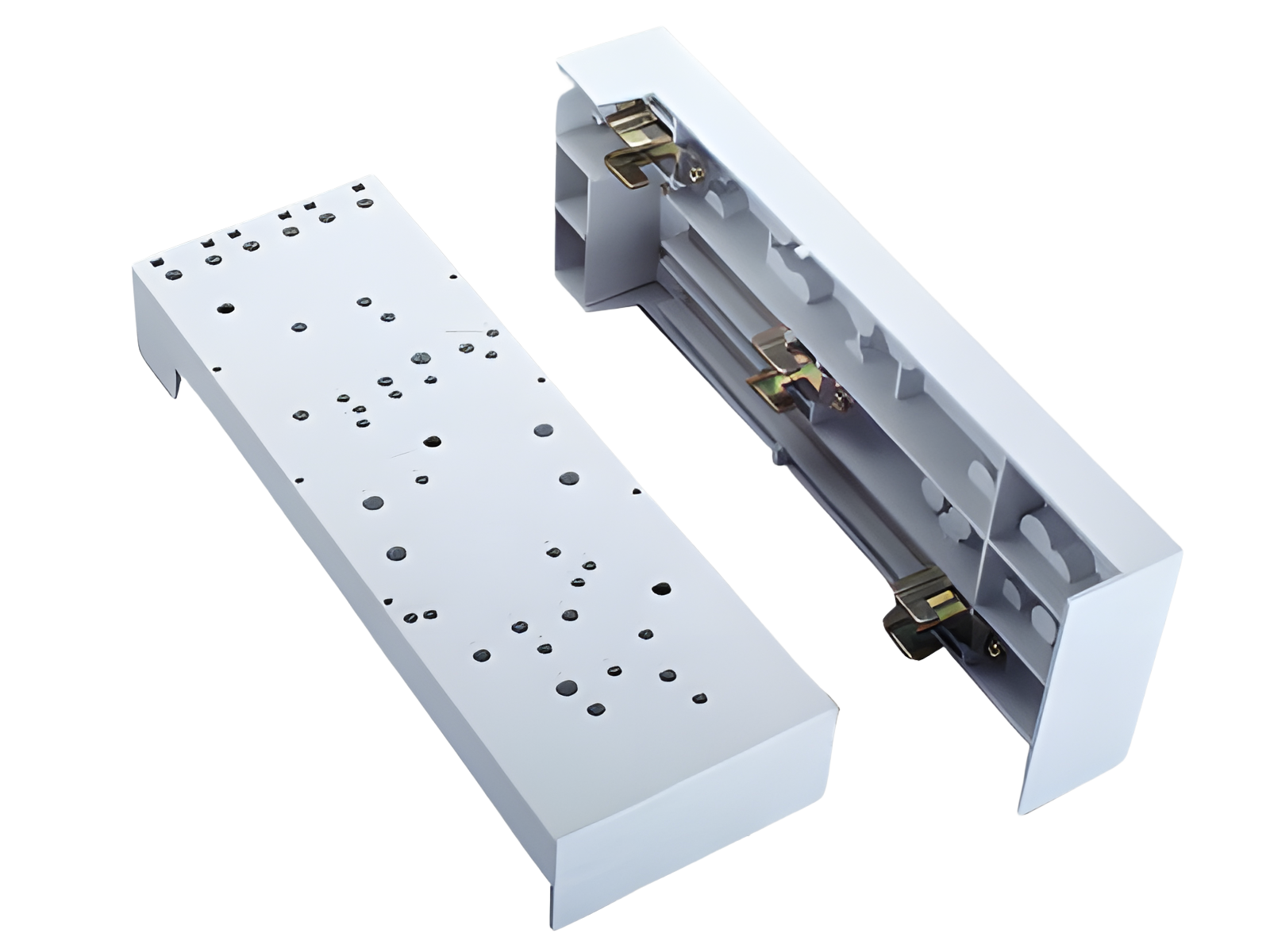

busbar adapter 160 A (32001)

The picture may show a similar product.

Descrizione

Cod.art.: 32001 000

EQUES®100Energy

busbar adapter 160 A

108 x 315

per barre 30, 40, 50, 60 x 10

codice in phase-out

Auslaufdatum: 30.06.2026

Montaggio

100Energy

gruppo di prodotto 05
sottogruppo prodotto 45
pz/ conf. 1
EAN 4021267320010
ETIM 5.0 EC001531
ETIM 8.0 EC001531

Certificazioni

Norme

IEC 61439-1:2020

Omologazione CCC : no certification required

Dati tecnici

Details IEC
Norme
IEC 61439-1:2020
Electrical data IEC
corrente nominale (IEC): 160 A
tensione nominale (IEC) AC: 690 V
tensione nominale di isolamento Ui AC: 800 V
tensione di picco Uimp: 6 kV

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 11,4 W.

(The power dissipation at full load would be 17,8 W.)

Valori meccanici
L x A x P: 108 x 315 x 49
peso: 87,7 kg/100
per barre: 30, 40, 50, 60 x 10
Proprietà materiali
halogen-free: Yes

Istruzioni per l'uso

For safe mechanical and electrical connection of the devices to the busbar. Mounting options for DIN rails and various switchgear, for hole pattern see downloads: 2D CAD symbol

the short-circuit capacity of the combination of adapter and MCCB depends on the MCCB

Links

Article master data, overviews and prices

Addizionali metalli

3D and 2D data in a wide range of formats

CAD Daten WSCAD

Downloads

| Riferimenti normativi e tecnici generici

| Mounting instructions

| CAD symbol 2D DXF

| Dimensioned drawing

| EU declaration of conformity

| Scheda tecnica prodotto (pdf)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)

Accessori

further accessories

33199 000
QUADRON®Panel
Base sezion. per fus. NH00, 160 A, per pannello
Size NH 00
morsetti a brida
for mounting plate
Di Più

33200 000
QUADRON®Panel
Base sezion. per fus. NH00, 160 A, per pannello
Size NH 00
vite M8
for mounting plate
Di Più

33207 000
QUADRON®Panel
Base sezion. per fus. NH00, 160 A, per pannello
Size NH 00
morsetti a brida 70 mm²
with electromechanical fuse monitoring
for mounting plate
Di Più

33208 000
QUADRON®Panel
Base sezion. per fus. NH00, 160 A, per pannello
Size NH 00
vite M8
with electromechanical fuse monitoring
for mounting plate
Di Più
