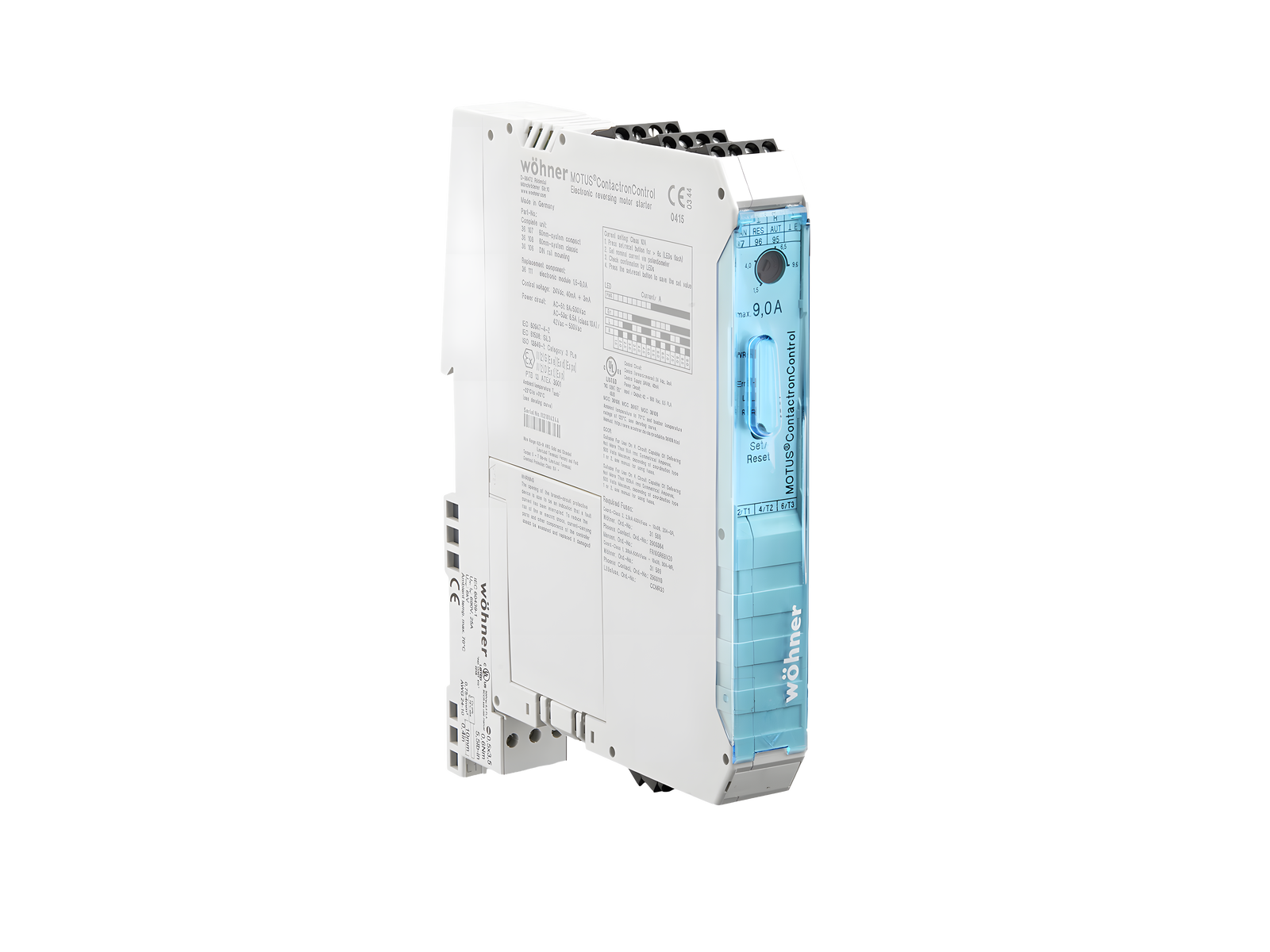

avviatore ibrido, 3p

The picture may show a similar product.

Descrizione

Cod.art.: 36106 000B

MOTUS Panel

avviatore ibrido, 3p

direct and reversing starter 1.5 - 6.5 A / switch for resistive loads 1.5 - 9.0 A

for mounting rail

con CrossLink®Technology

Montaggio

Panel

Vantaggi prodotto

4 functions integrated:
Right contactor
Left contactor
Motor protection relay
EMERGENCY STOP protection up to category 3

Installed width only 22.5mm
30 million electrical switching operations

gruppo di prodotto 21
sottogruppo prodotto 03
pz/ conf. 1
EAN 4021267361068
ECLASS 14.0 27370804
ETIM 5.0 EC001037
ETIM 8.0 EC001037
ETIM 10.0 EC001037

Certificazioni

Norme

EN 60947-1:2015
EN 60947-4-2:2012
EN 61439-1:2012
EN 50581:2012
EN ISO 13849-1:2015

UL 60947-1

Omologazioni

UL , CCC , Atex

for UL feeder circuits >250V

type no.: 36111.1

EAC Type: MCC

UL file: E360470, UL category (for USA): NLDX https://www.ul.com

UL file: E360470, UL category (for Canada): NLDX7 https://www.ul.com

CCC certificate: 2019010304252617

Type-Examination Certificate: PTB13AT3001

Dati tecnici

Details IEC
Norme
EN 60947-1:2015
EN 60947-4-2:2012
EN 61439-1:2012
EN 50581:2012
EN ISO 13849-1:2015
Electrical data IEC
corrente nominale (IEC): 9 A
tensione nominale (IEC) AC: 500 V
tensione min. di impiego AC: 42 V
prosp. Kurzschlussstrom: 100 kA
corrente nominale ohmica: 9.0 A
corrente nominale induttiva: 6.5 A
curva di intervento: Class 10A
corrente del carico regolabile: Yes
corrente min. del carico: 1.2 A
frquenza max. di commutazione : 2 Hz
cicli di manovra: 30.000.000
safety level: SIL3
reply contact: 1 CO
frequenza nominale (IEC): 50 / 60 Hz
tensione nominale di isolamento Ui AC: 500 V
tensione di picco Uimp: 6 kV

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 7.7 W.

(The power dissipation at full load would be 12.0 W.)

Supplementary data IEC

I seguenti valori sono stati rilevati tramite prove con determinate condizioni. Prima di progettare vostro impianto chiedere a Wöhner suddette condizioni.
min. permitted operation temperature -25°C
max. permitted operation temperature 70°C
min. permitted temperature for transport and storage -40°C
max. permitted temperature for transport and storage 80°C
Details UL
Norme
UL 60947-1
for UL feeder circuits >250V
Electrical data UL
corrente nominale (UL): 6.5 A
tensione nominale (UL) AC: 500 V
tensione min. di impiego AC: 42 V
frequenza nominale (UL): 50 / 60 Hz
SCCR unprotected max.: 5 kA
3 cycles (without OPD) @ 600 V AC
SCCR protected max.: 100 kA
SCCR: 100 kA with JDDZ fuse Class J 175 A / 600 V AC
Valori meccanici
L x A x P: 22.5 x 185 x 149
peso: 59.2 kg/100
Poli: 3 poli
Mounting: for mounting rail
grado di protezione: IP20
in posizione verticale: Yes
in posizione orizzontale: No
Connessioni
screw clamp connection
screw drive: 0.8x4
wire stripping: 8 mm
min. cross-section: 0.2 mm²
max. cross-section: 2.5 mm²
Md min.: 0.5 Nm
Md max.: 0.6 Nm

min. cross-section UL: AWG 24
max. cross-section UL: AWG14
torque (UL): 4,4 - 5,3 lb-in


Screw terminals (solid round, flexible, flexible with wire-end ferrule)
0.14 - 2.5mm² / 0.5 - 0.6Nm
The cable outlet is provided with a pluggable terminal
Proprietà materiali
halogen-free: Yes

Istruzioni per l'uso

permitted degree of polution: 2
for UL feeder circuits >250V

Links (Prices, CAD data)

Article master data, overviews and prices

Addizionali metalli

3D and 2D data in a wide range of formats

CAD data WSCAD

Downloads

| Riferimenti normativi e tecnici generici

| Operation instructions

| CAD model 3D PDF

| CAD model 3D STP

| CAD symbol 2D DXF

| Data packet EPlan (*.edz)

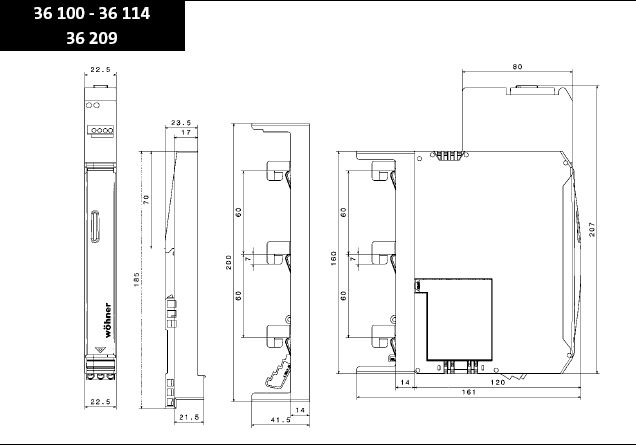

| Dimensioned drawing

| EU declaration of conformity

| Scheda tecnica prodotto (pdf)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)

Accessori

spare parts

36904 000
Ricambio per MOTUS
connettore a spina con cavo ponticello per 4 utenze
Di Più

31568 000
fusibile di ricambio per MOTUS®
fusibile 20 A, per versione 9 A
10x38 gR
Di Più

31569 000
fusibile di ricambio per MOTUS®
fusibile 30 A, per versione 9 A, per avviam. gravoso
class CC
Di Più

36112 000B
adattatore 25 A, ricambio
adattatore per MOTUS Panel
for mounting rail
Di Più

Similar products

36100 000B
MOTUS Panel
avviatore ibrido, 3p
0,075 - 0,6 A avv. motore (avanti/indietro) / switch per carichi motore
for mounting rail
Di Più

36103 000B
MOTUS Panel
avviatore ibrido, 3p
0,18 - 2,4 A avv. motore (avanti/indietro) / switch per carichi motore
for mounting rail
Di Più

https://pim.woehner.de/IT/CH/1000236994
