base sezionabile per fus. NH1, 250 A, per barre, uscita in basso / alto (33194)

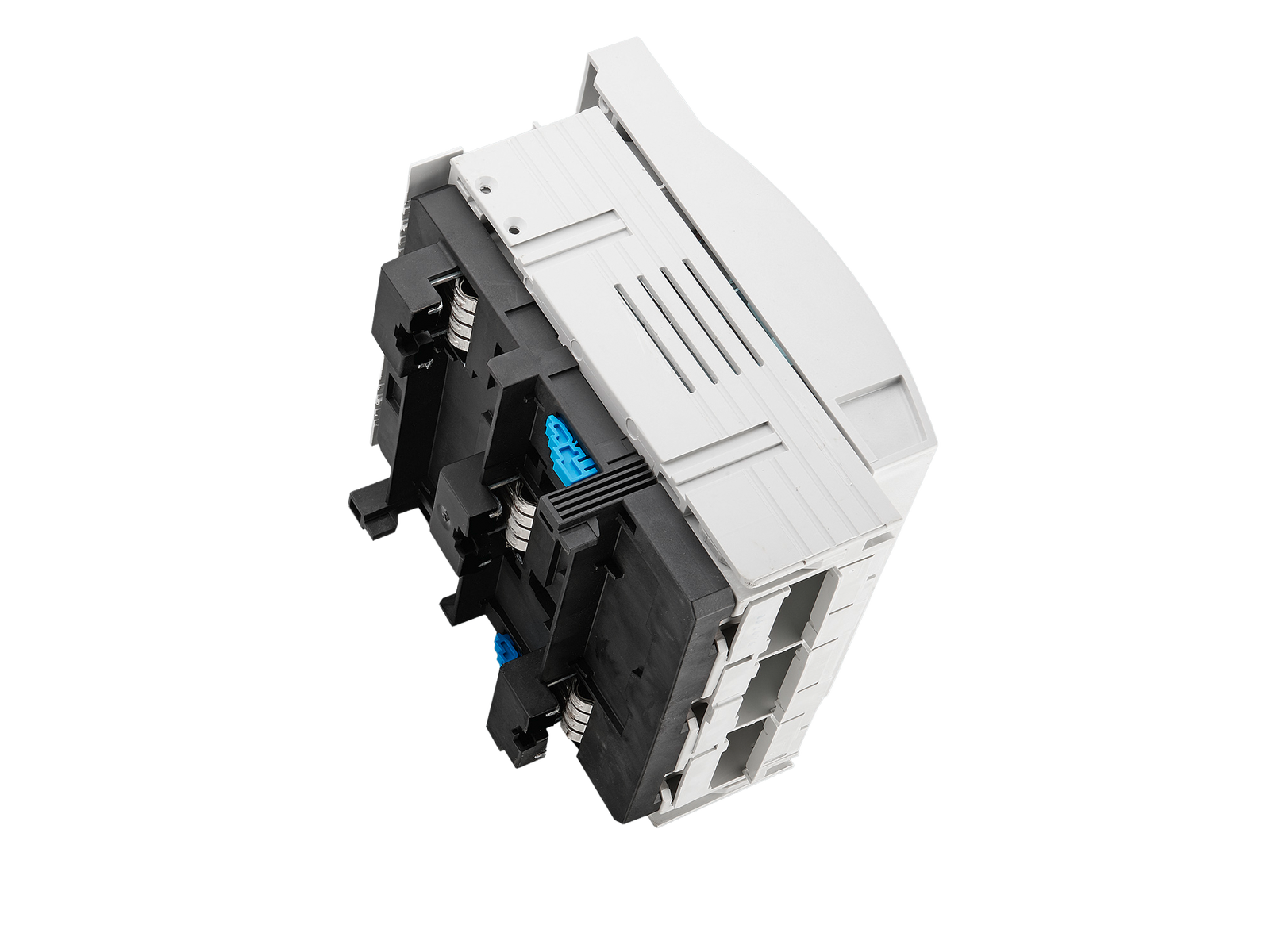

The picture may show a similar product.

Descrizione

Cod.art.: 33194000

QUADRON^®60Classic

base sezionabile per fus. NH1, 250 A, per barre, uscita in basso / alto

vite M10

per montaggio su sistema 5p

per barre 12, 15, 20, 25, 30 x 5, 10 e barre profilate

non più disponibile

Montaggio

60Classic

Vantaggi prodotto

Self-closing inspection holes are available in the cover.

gruppo di prodotto	09
sottogruppo prodotto	27

pz/ conf.	1
EAN	4021267331948

ECLASS 6.1	27142108
ECLASS 7.1	27142108
ETIM 4.0	EC001040
ETIM 5.0	EC001040

Certificazioni

Norme

IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only

Omologazioni

IEC (CB)

Dati tecnici

per fusibili di grandezza:	NH 1
fusibile secondo norma:	IEC / HD 60269-2
potenza diss. max. ammissibile del fusibile inserito:	23 W
requirements for contact parts:	Fuse links with silver-plated contact pieces recommended. For fuse links with nickel-plated contact pieces, a reduction factor of 0.8 is to be observed.

Details IEC
Norme
IEC 60947-1:2020 IEC 60947-3:2020 AC ratings only

Electrical data IEC
corrente nominale (IEC):	250 A
tensione nominale (IEC) AC:	690 V

tensione nominale (IEC) DC:

440 V

tensione nominale di isolamento U_i AC:	800 V
tensione nominale di isolamento U_i DC:	500 V
tensione di picco U_imp:	6 kV

Categoria d'impiego AC:	AC-22B (400V) AC-23B (400V/160A) AC-21B (690V) AC-20B (1000V) at pollution degree 2 visible information required if used at more than 690V AC: do not switch under load
Categoria d'impiego DC:	DC specifications: 2 current paths (L1,L3) in series DC-20B (440 V) DC-20B (1000V) at pollution degree 2 visible information required if used at more than 440V DC: do not switch under load

corrente nom. di cto cto condizionata da fusibili (AC):	80 kA / 690 V
secondo prove fatte con fusibili di caratteristica:	gG

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 16.6 W.

(The power dissipation at full load would be 26.0 W.)

Supplementary data IEC
I seguenti valori sono stati rilevati tramite prove con determinate condizioni. Prima di progettare vostro impianto chiedere a Wöhner suddette condizioni.

tensione max. ammissibile (IEC) DC:

800 V

Sezionatori e basi sezionabili sec. IEC 60947-3 possono essere impiegati anche oltre alla loro tensione nominale, fino al valore della tensione d'isolamento, se l'impiego prevede l'utilizzo come semplice base portafusibile (senza funzione di sezionamento), e se viene indicato ben visibile sul prodotto stesso.

Entsprechend den angegeben AC- und DC- Schalteigenschaften und unter Berücksichtigung der Überlastbedingungen, sind gewisse Abstände zu geerdeten Metallteilen einzuhalten. Nähere Informationen auf Anfrage. Bei Verwendung als Trennschalter ist die Einhaltung der Abstände nicht erforderlich.
Degree of protection IP30 at front, degree of protection near terminal depends on installation

Valori meccanici
L x A x P:	184 x 220 x 129
peso:	357.0 kg/100
Poli:	3 poli
per barre:	12, 15, 20, 25, 30 x 5, 10 e barre profilate

grado di protezione dal fronte:

IP30

Connessioni
screw connection
M10
screw drive:	SW16

Application notes

Sezionatori e basi sezionabili sec. IEC 60947-3 possono essere impiegati anche oltre alla loro tensione nominale, fino al valore della tensione d'isolamento, se l'impiego prevede l'utilizzo come semplice base portafusibile (senza funzione di sezionamento), e se viene indicato ben visibile sul prodotto stesso.

potenza diss. max. ammissibile del fusibile inserito:	23 W
requirements for contact parts:	Fuse links with silver-plated contact pieces recommended. For fuse links with nickel-plated contact pieces, a reduction factor of 0.8 is to be observed.

Links

Article master data, overviews and prices

Addizionali metalli

3D and 2D data in a wide range of formats

CAD Daten WSCAD

Downloads

| Riferimenti normativi e tecnici generici

| Mounting instructions

| EU declaration of conformity

| Scheda tecnica prodotto (pdf)

| Product data for design verfication according to IEC / EN 61439-1

Accessori

connection accessories

33145000
morsetto a prisma, doppio
2x 35 - 70 mm²
per: QCB-NH1, QCS-NH1, QCS-320
Di Più

33163000
connessione a brida per cavi Cu
70 - 150 mm²
per: QCB-NH1, QCS-NH1, LTS-F 250, LTS 400
Di Più

33166000
morsetto a prisma, per cavi Cu
35 - 150 mm²
QCB-NH1, QCS-NH1, QCS-320
per: QCB-NH1, QCS-NH1, QCS-320
Di Più

covers

33142000
copertura per capicorda, innestabile in alto / basso
per: QCB-NH1, QCS-NH1, QCS-320
Di Più

33152000
cornice singola
215 x 330
Gr. NH 1
Di Più

33155000
Protezione per mani
per basi sez. NH, Gr. NH 1- 3
per la protezione posteriore del coperchio
Di Più

33917000
microswitch di segnalazione posizione coperchio
contatto di commutazione 250 V AC / 5 A, 30 V DC / 4 A
QUADRON®60Classic, QUADRON®Panel gr. NH 1
Di Più

33918000
camera spegniarco
kit per ottenere categoria di impiego più elevata
per basi sez. NH1
Di Più

further accessories

33157000
Bloccaggio coperchio
per filo sigillo oppure 3 lucchetti di diamatro staffa 4 -7 mm
Gr. NH 1 - 3
Di Più

https://pim.woehner.de/IT/CH/1000063050

Trova il tuo contatto

to the contact site

Wöhner GmbH & Co. KG
Elektrotechnische Systeme
Mönchrödener Str. 10
96472 Rödental

Order hotline (Germany)
+49 9563 751 161
order@woehner.de

Technical hotline (Germany)
+49 9563 751 260
support@woehner.com
