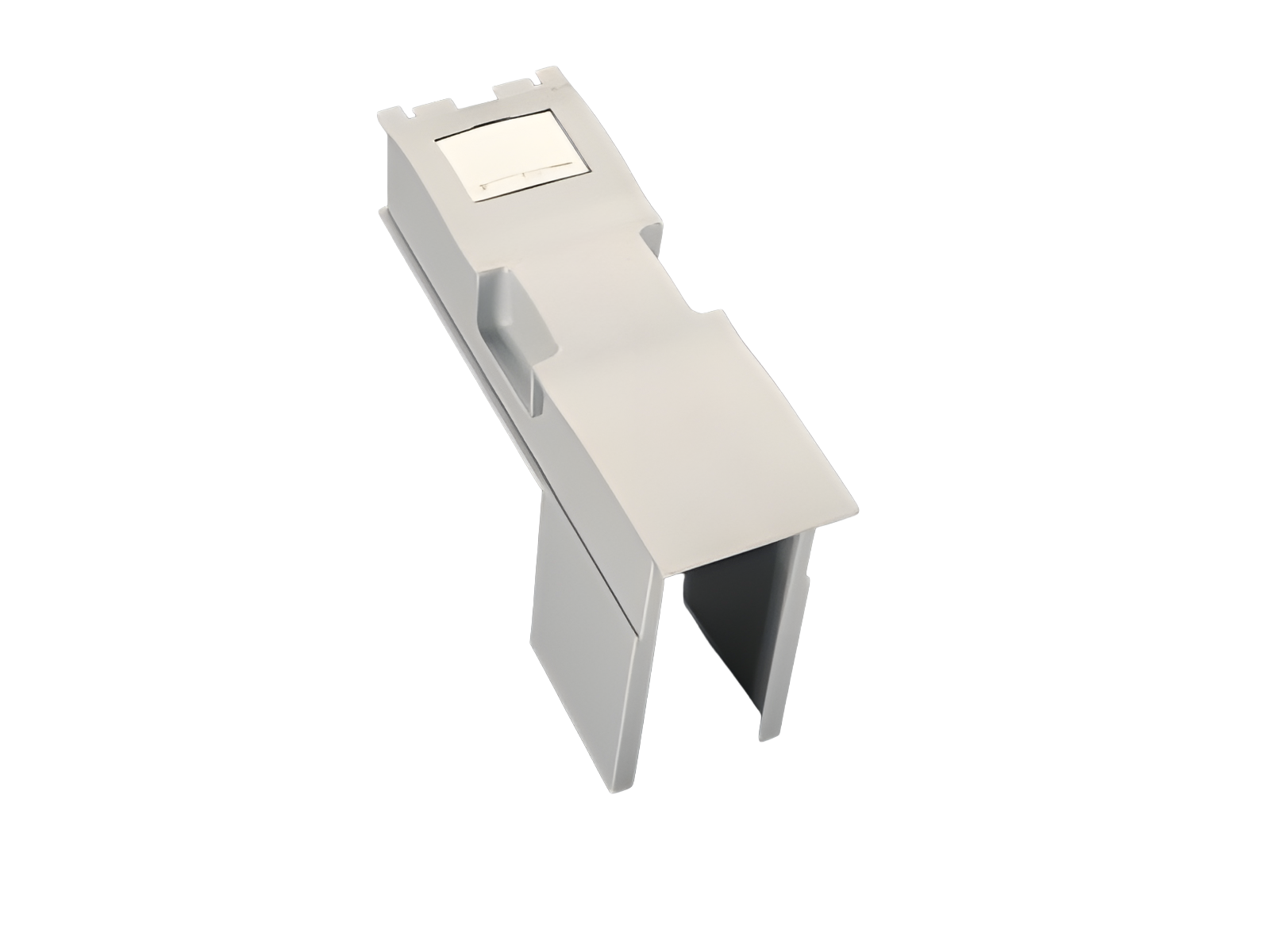

calotta per terminali (33280)

The picture may show a similar product.

Descrizione

Cod.art.: 33280000

calotta per terminali

Gr. NH 00

per 33234, 33235

gruppo di prodotto	12
sottogruppo prodotto	70

pz/ conf.	2
EAN	4021267332808

ECLASS 6.1	27142190
ECLASS 7.1	27142190
ETIM 4.0	EC002498
ETIM 5.0	EC002498

Certificazioni

Norme

IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only

Dati tecnici

Details IEC
Norme
IEC 60947-1:2020 IEC 60947-3:2020 AC ratings only

Valori meccanici
peso:	9.0 kg/100

Application notes


short-circuit withstandability:	not applicable, since the product does not contain or carry any live parts or is not stressed in the case of a short-circuit

Links

Article master data, overviews and prices

Addizionali metalli

3D and 2D data in a wide range of formats

Downloads

| Riferimenti normativi e tecnici generici

| CAD model 3D PDF

| CAD model 3D STP

| Data packet EPlan (*.edz)

| Dimensioned drawing

| EU declaration of conformity

| Scheda tecnica prodotto (pdf)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)

Usage

33384000
QUADRON^®100Energy
Base verticale per fusibili NH00 160 A
morsetto a prisma 70 mm²
Gr. NH 00
per barre: 30, 40, 50, 60 x 10
Di Più

33285000
Base sezion. verticale per fusibili NH, 160 A
vite M8 / brida 70 mm², con monitoraggio fusibili elettronico
Gr. NH 00
per barre: 12, 15, 20, 25, 30 x 5, 10 e barre profilate
Di Più

33234000
Base sezion. verticale per fusibili NH, 160 A
vite M8 / brida 70mm²
Gr. NH 00
per barre: 12, 15, 20, 25, 30 x 5, 10 e barre profilate
Di Più

33286000
Base sezion. verticale per fusibili NH, 160 A
vite M8 / brida 70mm², con segnalaz. Intervento fusibili
Gr. NH 00
per barre: 30, 40, 50, 60 x 10
Di Più

33328000
QUADRON^®Panel
Base sezion. per fus. NH00, 160 A, per pannello
morsetti a brida 70 mm²
with electronic fuse monitoring
Di Più

33235000
Base sezion. verticale per fusibili NH, 160 A
vite M8 / brida 70mm²
Gr. NH 00
per barre: 30, 40, 50, 60 x 10
Di Più
