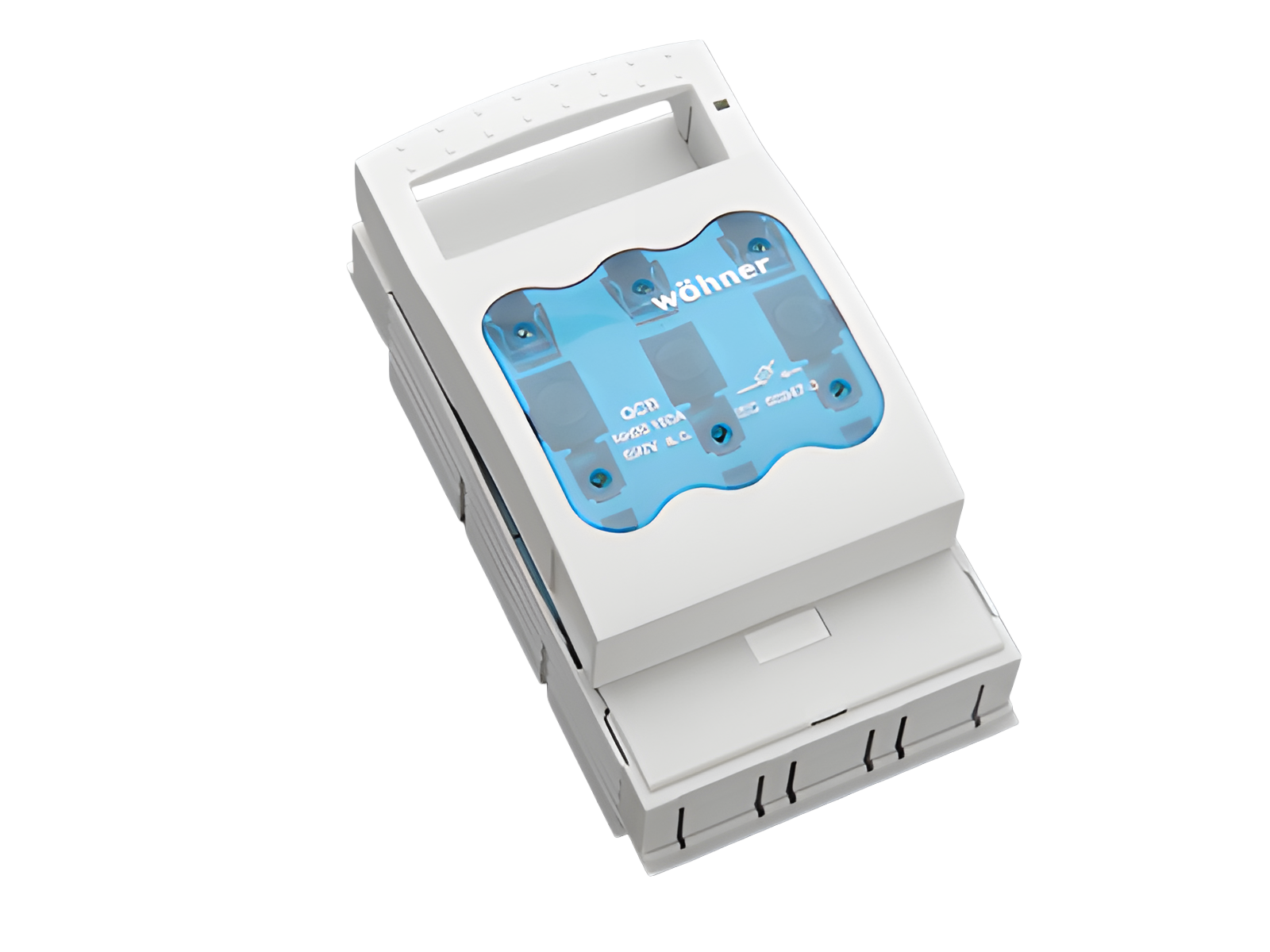

QUADRON®Panel
Base sezion. per fus. NH00, 160 A, per pannello
morsetti a brida
for mounting plate
Montaggio
Panel
Vantaggi prodotto
For safe connection of the leads, the shock protection is split into 2. Self-closing inspection holes are available in the cover.
| gruppo di prodotto | 09 |
| sottogruppo prodotto | 03 |
| pz/ conf. | 1 |
| EAN | 4021267331993 |
| ECLASS 6.1 | 27142108 |
| ECLASS 7.1 | 27142108 |
| ETIM 4.0 | EC001040 |
| ETIM 5.0 | EC001040 |
Norme
IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only
UL 4248-1
Omologazioni
UL , CCC
for UL feeder circuits >250V
type no.: LTS-00
| per fusibili di grandezza: | NH 000, NH 00 |
| fusibile secondo norma: | IEC / HD 60269-2 |
| potenza diss. max. ammissibile del fusibile inserito: | 12 W |
| requirements for contact parts: |
Fuse links with silver-plated contact pieces recommended. For fuse links with nickel-plated contact pieces, a reduction factor of 0.8 is to be observed. |
| Details IEC | |
| Norme | |
|
IEC 60947-1:2020 IEC 60947-3:2020 AC ratings only |
| Electrical data IEC | |
| corrente nominale (IEC): | 160 A |
| tensione nominale (IEC) AC: | 690 V |
| tensione nominale (IEC) DC: | 440 V |
| tensione nominale di isolamento Ui AC: | 800 V |
| tensione nominale di isolamento Ui DC: | 500 V |
| tensione di picco Uimp: | 6 kV |
| Categoria d'impiego AC: | AC-23B (400V) AC-23B (500V/125A) AC-22B (690V) AC-21B (690V) AC-20B (1000V) at pollution degree 2 visible information required if used at more than 690V AC: do not switch under load |
| Categoria d'impiego DC: | DC specifications: 2 current paths (L1,L3) in series DC-22B (220V) DC-22B (440V/125A) DC-21B (440V) DC-20B (1000V) at pollution degree 2 visible information required if used at more than 440V DC: do not switch under load |
| corrente nom. di cto cto condizionata da fusibili (AC): | 50 kA / 690 V |
| secondo prove fatte con fusibili di caratteristica: | gG |
| corrente nom. di breve durata Icw (1,0 s) max.: | 5 kA |
power dissipation of the article:
The power dissipation at a typical load of 80 % results to 4.5 W.
(The power dissipation at full load would be 7.0 W.)
| Supplementary data IEC | |
|
I seguenti valori sono stati rilevati tramite prove con determinate condizioni. Prima di progettare vostro impianto chiedere a Wöhner suddette condizioni. |
| tensione max. ammissibile (IEC) DC: | 800 V |
| Sezionatori e basi sezionabili sec. IEC 60947-3 possono essere impiegati anche oltre alla loro tensione nominale, fino al valore della tensione d'isolamento, se l'impiego prevede l'utilizzo come semplice base portafusibile (senza funzione di sezionamento), e se viene indicato ben visibile sul prodotto stesso. |
| Entsprechend den angegeben AC- und DC- Schalteigenschaften und unter Berücksichtigung der Überlastbedingungen, sind gewisse Abstände zu geerdeten Metallteilen einzuhalten. Nähere Informationen auf Anfrage. Bei Verwendung als Trennschalter ist die Einhaltung der Abstände nicht erforderlich. |
|
| Degree of protection IP30 at front, degree of protection near terminal depends on installation |
| Details UL | |
| Norme | |
| UL 4248-1 |
| for UL feeder circuits >250V |
| Electrical data UL | |
| corrente nominale (UL): | 160 A |
| tensione nominale (UL) AC: | 600 V |
| frequenza nominale (UL): | 50 / 60 Hz |
| SCCR: | 100 kA |
| Valori meccanici | |
| L x A x P: | 106 x 200 x 83 |
| peso: | 78.0 kg/100 |
| Poli: | 3 poli |
| Mounting: | for mounting plate |
| grado di protezione dal fronte: | IP30 |
| Connessioni | |
| terminal | |
| Md min.: | 2.4 Nm |
| Md max.: | 3.6 Nm |
| Not suitable for aluminium cables ! | |
| Not suitable for aluminium cables ! | |
|
Basati sulle capacità di interruzione sia AC che DC, e considerando le condizioni di sovraccarico - come specificati negli standard citati qui sopra - vanno rispettate le seguenti distanze verso parti metalliche messe a terra: |
|
| spazio necessario al lato superiore: | 30 mm |
| spazio necessario lateralmente: | 15 mm |
| Sezionatori e basi sezionabili sec. IEC 60947-3 possono essere impiegati anche oltre alla loro tensione nominale, fino al valore della tensione d'isolamento, se l'impiego prevede l'utilizzo come semplice base portafusibile (senza funzione di sezionamento), e se viene indicato ben visibile sul prodotto stesso. | |
| potenza diss. max. ammissibile del fusibile inserito: | 12 W |
| requirements for contact parts: |
Fuse links with silver-plated contact pieces recommended. For fuse links with nickel-plated contact pieces, a reduction factor of 0.8 is to be observed. |
| for UL feeder circuits >250V | |
33193
000

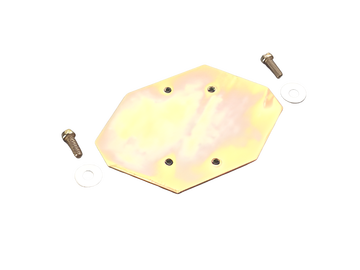

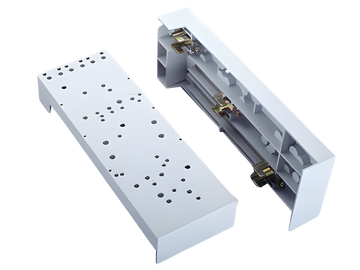

Kit di fissaggio rapido
per fissaggio tra 2 guide DIN con distanza 125 mm o 150 mm
Gr. NH 00
Di Più
01182
000

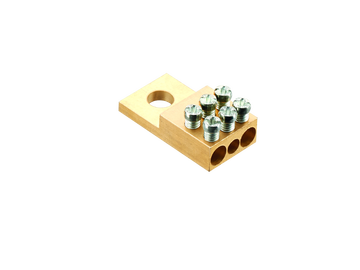

connessione multicavo
