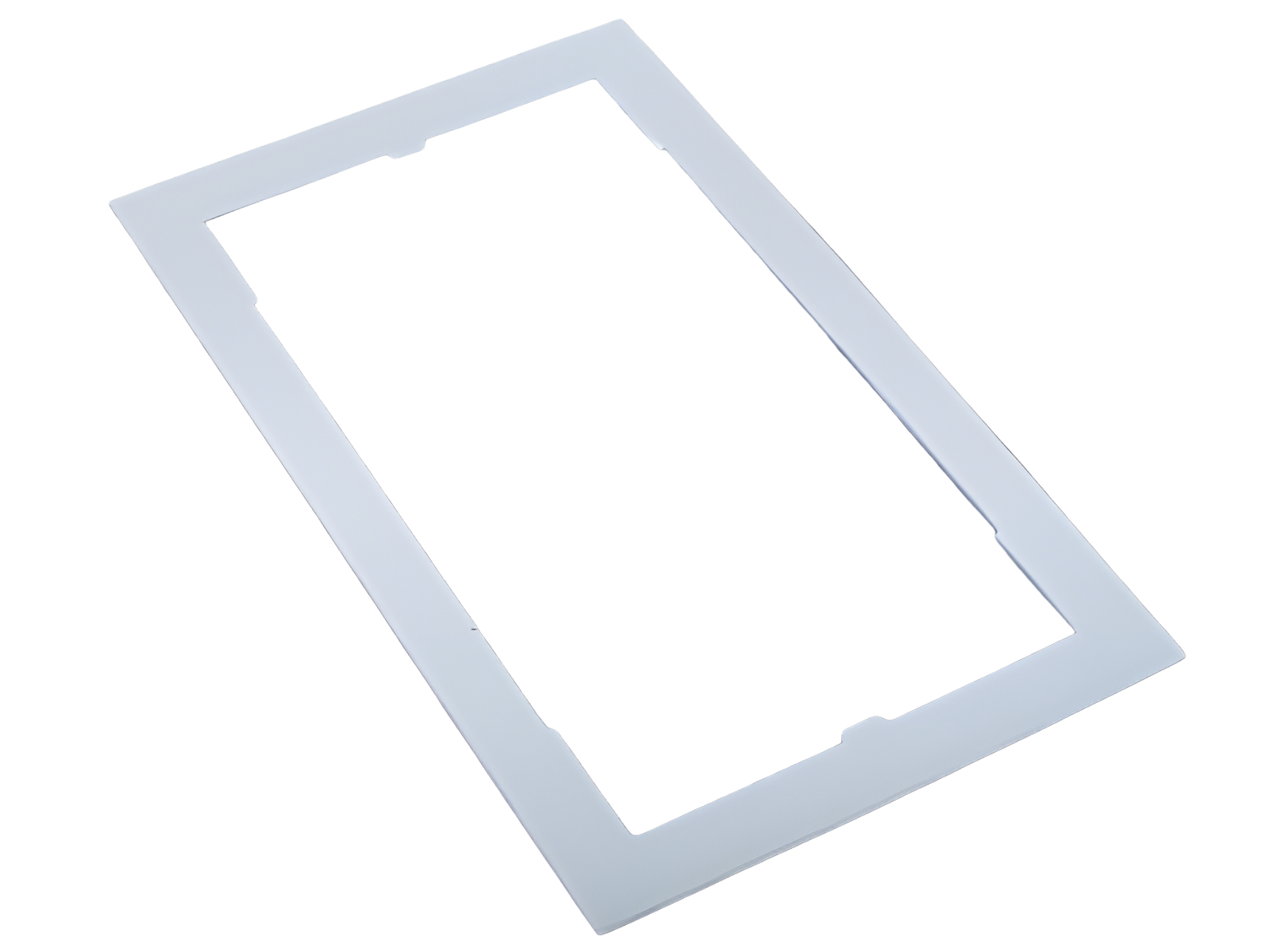

cornice singola (78893)

The picture may show a similar product.

Descrizione

Cod.art.: 78893000

cornice singola

130 x 210, non per 33221, 33222

Gr. NH 00

gruppo di prodotto	09
sottogruppo prodotto	51

pz/ conf.	10
EAN	4021267788933

ECLASS 6.1	27142190
ECLASS 7.1	27142190
ETIM 4.0	EC002498
ETIM 5.0	EC002498

Certificazioni

Norme

IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only

Dati tecnici

Details IEC
Norme
IEC 60947-1:2020 IEC 60947-3:2020 AC ratings only

Valori meccanici
L x A x P:	130 x 210 x 2
peso:	1.9 kg/100

Application notes


short-circuit withstandability:	not applicable, since the product does not contain or carry any live parts or is not stressed in the case of a short-circuit

Links

Article master data, overviews and prices

Addizionali metalli

3D and 2D data in a wide range of formats

Downloads

| Riferimenti normativi e tecnici generici

| CAD model 3D STP

| CAD symbol 2D DXF

| Data packet EPlan (*.edz)

| EU declaration of conformity

| Scheda tecnica prodotto (pdf)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)

Usage

03299000
QUADRON^®60Classic
Base per fusibili NH 160 A
vite M8
Gr. NH 00 / 3P
connessione cavi in alto o basso
per barre: 12, 15, 20, 25, 30 x 5, 10 e barre profilate
Di Più

33079000
QUADRON^®60Classic
base sezion. per fus. NH 00, 160 A, per barre, uscita in basso / alto
vite M8
versione speciale per sistemi barre 5p
connessione cavi in alto o basso
per barre: 12, 15, 20, 25, 30 x 5, 10 e barre profilate
Di Più

33420000
QUADRON^®60Classic
base sezion. per fus. NH 160 A, sist. 60, uscita in basso / alto
vite M8
with electromechanical fuse monitoring
connessione cavi in alto o basso
per barre: 12, 15, 20, 25, 30 x 5, 10 e barre profilate
Di Più

33207000
QUADRON^®Panel
Base sezion. per fus. NH00, 160 A, per pannello
morsetti a brida 70 mm²
with electromechanical fuse monitoring
Di Più

03199000
QUADRON^®60Classic
Base per fusibili NH 160 A
morsetti a gabbia
Gr. NH 00 / 3P
connessione cavi in alto o basso
per barre: 12, 15, 20, 25, 30 x 5, 10 e barre profilate
Di Più

33199000
QUADRON^®Panel
Base sezion. per fus. NH00, 160 A, per pannello
morsetti a brida
Di Più

33208000
QUADRON^®Panel
Base sezion. per fus. NH00, 160 A, per pannello
vite M8
with electromechanical fuse monitoring
Di Più

33329000
QUADRON^®Panel
Base sezion. per fus. NH00, 160 A, per pannello
vite M8
with electronic fuse monitoring
Di Più

33394000
QUADRON^®60Classic
base sezion. per fus. NH00, 160 A, per barre, uscita in basso / alto
vite M8
with electronic fuse monitoring
connessione cavi in alto o basso
per barre: 12, 15, 20, 25, 30 x 5, 10 e barre profilate
Di Più

33328000
QUADRON^®Panel
Base sezion. per fus. NH00, 160 A, per pannello
morsetti a brida 70 mm²
with electronic fuse monitoring
Di Più

33200000
QUADRON^®Panel
Base sezion. per fus. NH00, 160 A, per pannello
vite M8
Di Più

33398000
QUADRON^®60Classic
base sezion. per fus. NH00 160 A, per barre, uscita in basso / alto
vite M8
connessione cavi in alto o basso
per barre: 12, 15, 20, 25, 30 x 5, 10 e barre profilate
Di Più

33206000
QUADRON^®60Classic
base sezion. per fus. NH00, 160 A, per barre, uscita in basso / alto
Morsetti a gabbia, uscita in basso/ alto
with electromechanical fuse monitoring
connessione cavi in alto o basso
per barre: 12, 15, 20, 25, 30 x 5, 10 e barre profilate
Di Più

33198000
QUADRON^®60Classic
base sezion. per fus. NH00, 160 A, per barre, uscita in basso / alto
morsetti a gabbia
connessione cavi in alto o basso
per barre: 12, 15, 20, 25, 30 x 5, 10 e barre profilate
Di Più

33075000
QUADRON^®60Classic
base sezion. per fus. NH 00,160 A, per barre, uscita in basso / alto
morsetti a gabbia
versione speciale per sistemi barre 5p
connessione cavi in alto o basso
per barre: 12, 15, 20, 25, 30 x 5, 10 e barre profilate
Di Più

33324000
QUADRON^®60Classic
base sezion. per fus. NH00, 160 A, per barre, uscita in basso / alto
morsetti a gabbia
with electronic fuse monitoring
connessione cavi in alto o basso
per barre: 12, 15, 20, 25, 30 x 5, 10 e barre profilate
Di Più

https://pim.woehner.de/IT/CH/1000047587

Trova il tuo contatto

to the contact site

Wöhner GmbH & Co. KG
Elektrotechnische Systeme
Mönchrödener Str. 10
96472 Rödental

Order hotline (Germany)
+49 9563 751 161
order@woehner.de

Technical hotline (Germany)
+49 9563 751 260
support@woehner.com

Newsletter
Legal Notice
Ulteriori informazioni

Français Italiano Deutsch English

Deutschland France Italia Switzerland International
