morsetto di alimentazione laterale per pettini (31103)

The picture may show a similar product.

Descrizione

Cod.art.: 31103000

morsetto di alimentazione laterale per pettini

6 - 25 mm²

per 31101, 31102

gruppo di prodotto 07
sottogruppo prodotto 26
pz/ conf. 50
EAN 4021267311032
ECLASS 6.1 27371390
ECLASS 7.1 27141146
ETIM 4.0 EC000001
ETIM 5.0 EC000001

Certificazioni

Norme

IEC 61439-1:2020

Omologazione CCC : no certification required

Dati tecnici

Details IEC
Norme
IEC 61439-1:2020
Electrical data IEC
corrente nominale (IEC): 80 A
tensione nominale (IEC) AC: 690 V
tensione di picco Uimp: 4 kV

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 0.0 W.

(The power dissipation at full load would be 0.0 W.)

Supplementary data IEC

I seguenti valori sono stati rilevati tramite prove con determinate condizioni. Prima di progettare vostro impianto chiedere a Wöhner suddette condizioni.
tensione max. ammissibile (IEC) AC: 690 V
tensione max. ammissibile (IEC) DC: 1000 V
Valori meccanici
L x A x P: 18 x 13 x 17
peso: 1.2 kg/100
Connessioni
min. cross-section: 6 mm²
max. cross-section: 25 mm²
Not suitable for aluminium cables !


6 - 25 mm² round, solid and stranded
4 - 16 mm² flexible with wire-end ferrule
Md 2.5 Nm
max. connection diameter 6.5 mm

Application notes

Not suitable for aluminium cables !
La capacità di isolamento dell'articolo dipende dalle condizioni di installazione.

Avvisi e consigli

Recommended stripping of the insulation on the connection lead approx. 11mm

Links

Article master data, overviews and prices

Addizionali metalli

3D and 2D data in a wide range of formats

Downloads

| Riferimenti normativi e tecnici generici

| CAD model 3D STP

| Data packet EPlan (*.edz)

| Dimensioned drawing

| EU declaration of conformity

| Scheda tecnica prodotto (pdf)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)

Usage

31101000A
Barra a pettine, 1 polo, passo 18mm
80 A, lunghezza 1 m
16 mm²
Di Più

31102000A

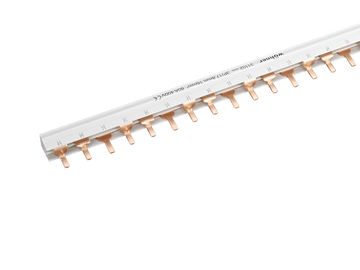

Barra a pettine, 3 poli, passo 18mm
