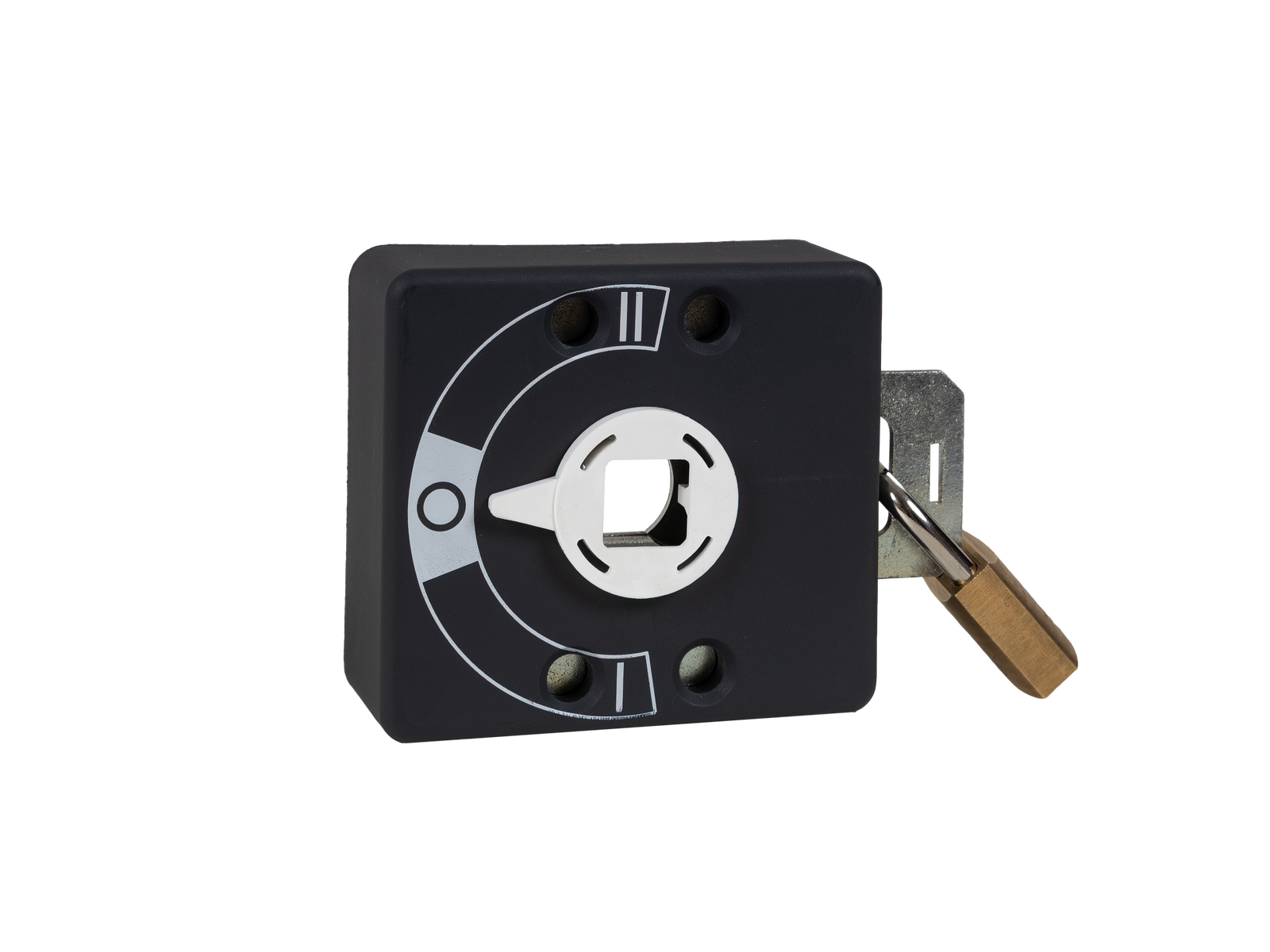

locking device for direct drive (23959)

The picture may show a similar product.

Description

Référence 23959 000AD

CAPUS^®Panel

locking device for direct drive

pour S32-3, S32-4

Nouveau

Système

Panel

Groupe de produits	14
Sous-groupe	51

Dimensions de l'emballage	1
EAN	4021267239596

ECLASS 6.1	27379090
ECLASS 7.1	27379090
ETIM 4.0	EC002498
ETIM 5.0	EC002498

Homologations

Normes

IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only

Homologation CCC: no certification required

Données techniques

Details IEC
Normes
IEC 60947-1:2020 IEC 60947-3:2020 AC ratings only

Charactéristiques mécaniques
Poids:	25,0 kg/100

Application notes


not applicable, since the product does not contain or carry any live parts or is not stressed in the case of a short-circuit

Links

Article master data, overviews and prices

Calcul de la plus-value métal

3D and 2D data in a wide range of formats

CAD Daten WSCAD

Documentation

| Informations techniques générales

| Déclaration de conformité UE

| Descriptif produit (Pdf)

| Donnée pour la vérification de la conformité à l’IEC/EN 61439-1

| Texte complet pour spécification format (*.rtf)

| Texte standard pour spécification format (*.rtf)

Usage

23128 000AD
CAPUS^®Panel
inverseur de source à 3 pôles + N
Size 4
vis M12
1600 A
Neutre à droite
for mounting plate
Plus

23127 000AD
CAPUS^®Panel
inverseur de source à 3 pôles + N
Size 4
vis M16
1250 A
Neutre à droite
for mounting plate
Plus

23108 000AD
CAPUS^®Panel
inverseur de source à 3 pôles
Size 4
vis M12
1600 A
for mounting plate
stock sale
Plus

23126 000AD
CAPUS^®Panel
inverseur de source à 3 pôles + N
Size 3
vis M12
1000 A
Neutre à droite
for mounting plate
Plus

23107 000AD
CAPUS^®Panel
inverseur de source à 3 pôles
Size 4
vis M16
1250 A
for mounting plate
Plus

23105 000AD
CAPUS^®Panel
inverseur de source à 3 pôles
Size 3
vis M10
630 A
for mounting plate
Plus

23106 000AD
CAPUS^®Panel
inverseur de source à 3 pôles
Size 3
vis M12
1000 A
for mounting plate
Plus

23125 000AD
CAPUS^®Panel
inverseur de source à 3 pôles + N
Size 3
vis M10
630 A
Neutre à droite
for mounting plate
Plus
