inverseur de source à 3 pôles + N

The picture may show a similar product.

Description

Référence 23121 000AD

CAPUS Panel

inverseur de source à 3 pôles + N

vis M6

160 A

Neutre à droite

for mounting plate

BB32-160/3+N

Système

Panel

Groupe de produits	14
Sous-groupe	32

Dimensions de l'emballage	1
EAN	4021267231217

ECLASS 14.0	27371403
ETIM 5.0	EC001040
ETIM 8.0	EC001040
ETIM 10.0	EC001040

Homologations

Normes

IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only

Type: BB32-160/3P+N

EAC Type: LTS

Données techniques

Taille:

Details IEC
Normes
IEC 60947-1:2020 IEC 60947-3:2020 AC ratings only

Electrical data IEC
Courant assigné (IEC):	160 A
Tension assignée (IEC) CA:	690 V

rated isolation voltage U_i AC:	1000 V
Tension assignée de tenue aux chocs Uimp:	8 kV

rated short-time withstand current I_cw (0.1 s) max.:	9 kA
rated making capacity:	10 kA

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 96,3 W.

(The power dissipation at full load would be 150,4 W.)

Gebrauchskategorien siehe Datenblatt (unter Downloads)

Charactéristiques mécaniques
L x H x P:	206 x 140 x 244
Poids:	280,0 kg/100
Pôles:	3 pôles + N
Mounting:	for mounting plate

front degree of protection:

IP20

Points de raccordement
screw connection

Charactéristiques des matériaux
halogen-free:	Yes

N est en avance lorsqu'il est activé, en retard lorsqu'il est désactivé

Application notes

passes Null when reversing

Links (Prices, CAD data)

Article master data, overviews and prices

Calcul de la plus-value métal

3D and 2D data in a wide range of formats

CAD data WSCAD

Documentation

| Informations techniques générales

| Dessin d’encmbrement

| Dimensioned drawing #2

| Data sheet

| Déclaration de conformité UE

| Descriptif produit (Pdf)

| Donnée pour la vérification de la conformité à l’IEC/EN 61439-1

| Texte complet pour spécification format (*.rtf)

| Texte standard pour spécification format (*.rtf)

Accessoires

accessories for mounting

23941 000AD
CAPUS Panel
pontage
avec couvercle de compartiment de terminaux
pour: BB32 160 A 3P+N
Plus

covers

23935 000AD
CAPUS Panel
cache pour connexion
caches pour toutes les connexions, gris foncé
pour: BB32 160 A
Plus

further accessories

23922 000AD
axe de prolongement, longueur 300 mm
pour: S32 160 A
Plus

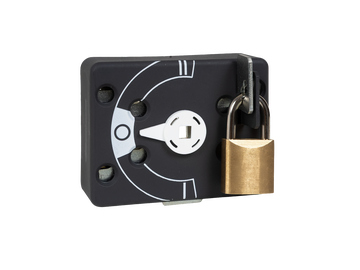

23932 000AD
CAPUS Panel
mécanisme rotatif pour porte
anthracite, sans poignée
avec verrouillage de porte cadenassable
pour: BB32 160 A
Plus

23920 000AD
contact de signalisation
1 n/c + 1 n/o, connecteurs enfichables 6,3 x 0,8
pour: S32 160 A
Plus

23921 000AD
contact de signalisation
1 n/c + 1 n/o, connecteurs enfichables 6,3 x 0,8
pour: S32 250 A / 400 A / 630 A / 1000 A / 1250 A / 1600 A / 2500 A / 3150 A
Plus

23957 000AD
CAPUS Panel
Vérouillage pour entrainement direct
pour: S32-1
Nouveau
Plus

https://pim.woehner.de/FR/INT/1000244017

Trouver votre contact

to the contact site

Wöhner GmbH & Co. KG
Elektrotechnische Systeme
Mönchrödener Str. 10
96472 Rödental

Order hotline (Germany)
+49 9563 751 161
order@woehner.de

Technical hotline (Germany)
+49 9563 751 260
support@woehner.com
