interrupteur-sectionneur à 3 pôles (23009)

The picture may show a similar product.

Description

Référence 23009000AD

CAPUS^®Panel

interrupteur-sectionneur à 3 pôles

vis M12, poignée gris graphite

2500 A

for mounting plate

S32-2500/3

Système

Panel

Groupe de produits	14
Sous-groupe	18

Dimensions de l'emballage	1
EAN	4021267230098

ECLASS 6.1	27371403
ECLASS 7.1	27371403
ETIM 4.0	EC000216
ETIM 5.0	EC000216

Homologations

Normes

IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only

Approbations

CCC

Type: CP-S32-2500/3P

Données techniques

Taille:

Details IEC
Normes
IEC 60947-1:2020 IEC 60947-3:2020 AC ratings only

Electrical data IEC
Courant assigné (IEC):	2500 A
Tension assignée (IEC) CA:	500 V

rated isolation voltage U_i AC:	1000 V
Tension assignée de tenue aux chocs Uimp:	12 kV

rated short-time withstand current I_cw (1.0 s) max.:	50 kA
rated making capacity:	110 kA

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 240,0 W.

(The power dissipation at full load would be 375,0 W.)

Gebrauchskategorien siehe Datenblatt (unter Downloads)

Charactéristiques mécaniques
L x H x P:	385 x 450 x 248
Poids:	2850,0 kg/100
Pôles:	3 pôles
Mounting:	for mounting plate

all poles switched at the same time

Links

Article master data, overviews and prices

Calcul de la plus-value métal

3D and 2D data in a wide range of formats

CAD Daten WSCAD

Documentation

| Informations techniques générales

| Data packet EPlan (*.edz)

| Dimensioned drawing #2

| Data sheet

| Déclaration de conformité UE

| Descriptif produit (Pdf)

| Donnée pour la vérification de la conformité à l’IEC/EN 61439-1

| Texte complet pour spécification format (*.rtf)

| Texte standard pour spécification format (*.rtf)

Accessoires

covers

23919000AD
cache pour connexion haut et bas
pour recouvrir toutes les bornes d'un côté de l'interrupteur, transparent
for 3P, 3P+N, 4P
pour: S32 2500 A / 3150 A
Plus

further accessories

23903000AD
mécanisme rotatif pour porte
anthracite, sans poignée
sans verrouillage de porte
pour: S32 630 A / 1000 A / 1250 A / 1600 A / 2500 A / 3150 A
Plus

23906000AD
mécanisme rotatif pour porte
anthracite, sans poignée
avec verrouillage de porte cadenassable
pour: S32 630 A / 1000 A / 1250 A / 1600 A / 2500 A / 3150 A
Plus

23909000AD
mécanisme rotatif pour porte
anthracite, sans poignée
avec verrouillage de porte cadenassable
pour: S32 630 A / 1000 A / 1250 A / 1600 A / 2500 A / 3150 A
Plus

23914000AD
mécanisme rotatif pour porte
jaune-rouge, avec poignée
avec verrouillage de porte cadenassable
pour: S32 2500 A / 3150 A
Plus

23921000AD
contact de signalisation
1 n/c + 1 n/o, connecteurs enfichables 6,3 x 0,8
pour: S32 250 A / 400 A / 630 A / 1000 A / 1250 A / 1600 A / 2500 A / 3150 A
Plus

23924000AD
axe de prolongement, longueur 300 mm
pour: S32 630 A - 3150 A
Plus

33381000
axe de prolongement, longueur 550 mm
LTS-800, LTS-F 630
pour: LTS-800, LTS-F630
Plus

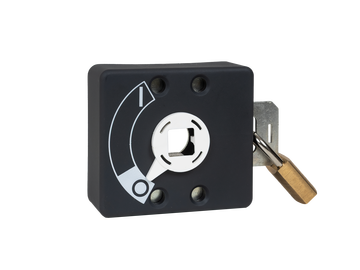

23956000AD
CAPUS^®Panel
locking device for direct drive
pour: S32-3, S32-4, S32-5
Nouveau
Plus
