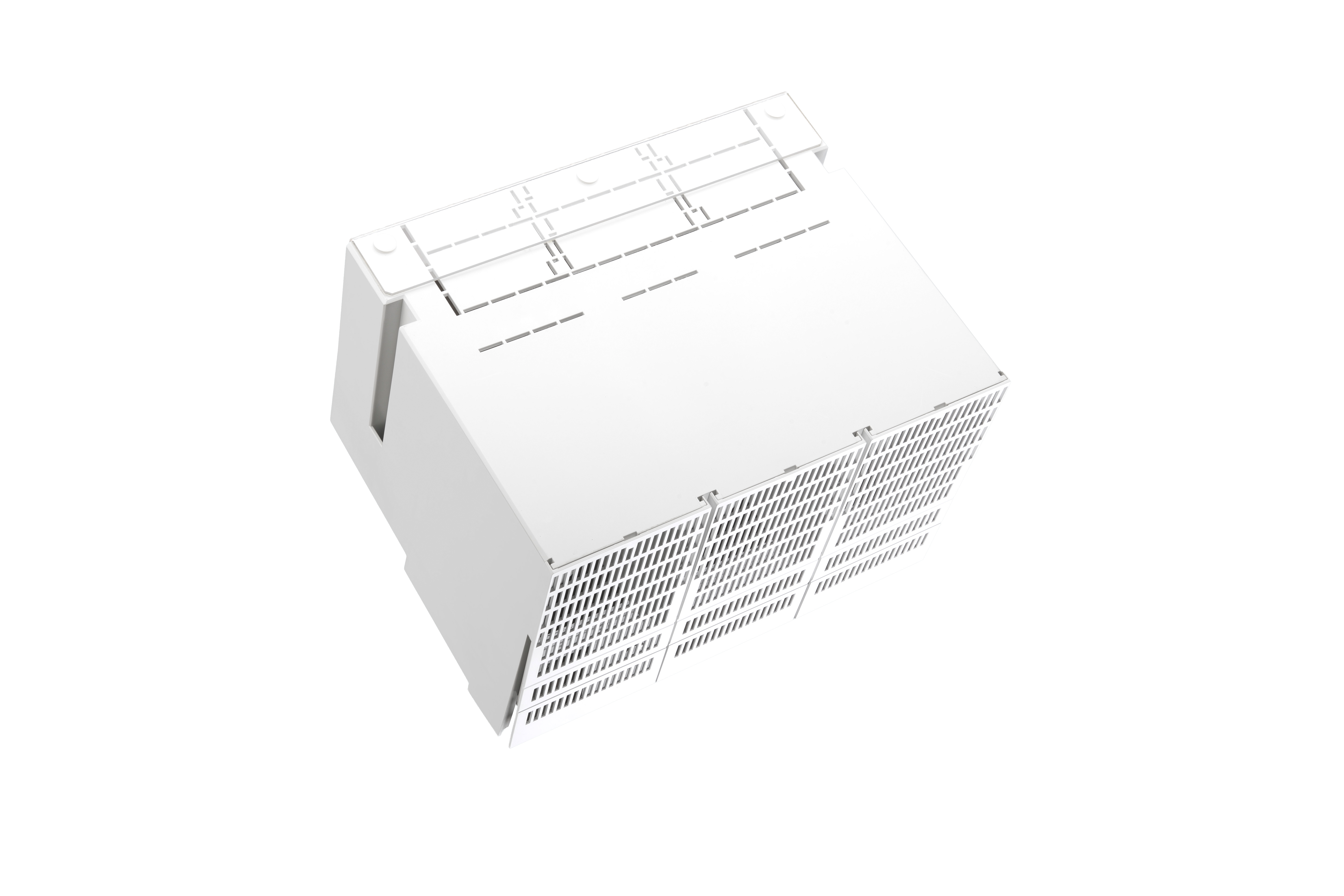

Cache de protection IP20 (frontale) (32705)

The picture may show a similar product.

Description

Référence 32705 000A

Cache de protection IP20 (frontale)

avec 3 caches supérieurs

large de 300 mm

pour Siemens 3VA25 (630 A, 800 A, 1000 A)

Système

185Power

Groupe de produits	05
Sous-groupe	57

Dimensions de l'emballage	1
EAN	4021267327057

ECLASS 6.1	27370390
ECLASS 7.1	27370390
ETIM 4.0	EC002498
ETIM 5.0	EC002498

Homologations

Normes

IEC 61439-1:2020

Type: C185-E

Homologation CCC: no certification required

Données techniques

Details IEC
Normes
IEC 61439-1:2020

Charactéristiques mécaniques
L x H x P:	297 x 232 x 194
Poids:	128,0 kg/100
Pôles:	3 pôles

Application notes


not applicable, since the product does not contain or carry any live parts or is not stressed in the case of a short-circuit

Links

Article master data, overviews and prices

Calcul de la plus-value métal

3D and 2D data in a wide range of formats

CAD Daten WSCAD

Documentation

| Informations techniques générales

| Data packet EPlan (*.edz)

| Dessin d’encmbrement

| Déclaration de conformité UE

| Descriptif produit (Pdf)

| Donnée pour la vérification de la conformité à l’IEC/EN 61439-1

| Texte complet pour spécification format (*.rtf)

| Texte standard pour spécification format (*.rtf)

Accessoires

covers

32704 000A
couvercle de protection contre les contacts accidentels IP20 (installation en arrière)
pour tous les adaptateurs
Plus

Usage

32708 000A
EQUES^®185Power
adaptateur de jeu de barres, 1000 A
300 x 675, connexion par le bas, contact de serrage
pour: Siemens 3VA25 (630 A, 800 A, 1000 A)
pour jeux de barres: 30, 40, 60, 80, 100, 120 x 10
Plus

32709 000A
EQUES^®185Power
adaptateur de jeu de barres, 1000 A
300 x 675, connexion par le haut / par le bas, liaison vissée
pour: Siemens 3VA25 (630 A, 800 A, 1000 A)
pour jeux de barres: 30, 40, 60, 80, 100, 120 x 10
not suitable for systems with CrossLink protection modules
Plus

32707 000A
EQUES^®185Power
adaptateur de jeu de barres, 1000 A
300 x 652, connexion par le haut, contact de serrage
pour: Siemens 3VA25 (630 A, 800 A, 1000 A)
pour jeux de barres: 30, 40, 60, 80, 100, 120 x 10
Plus
