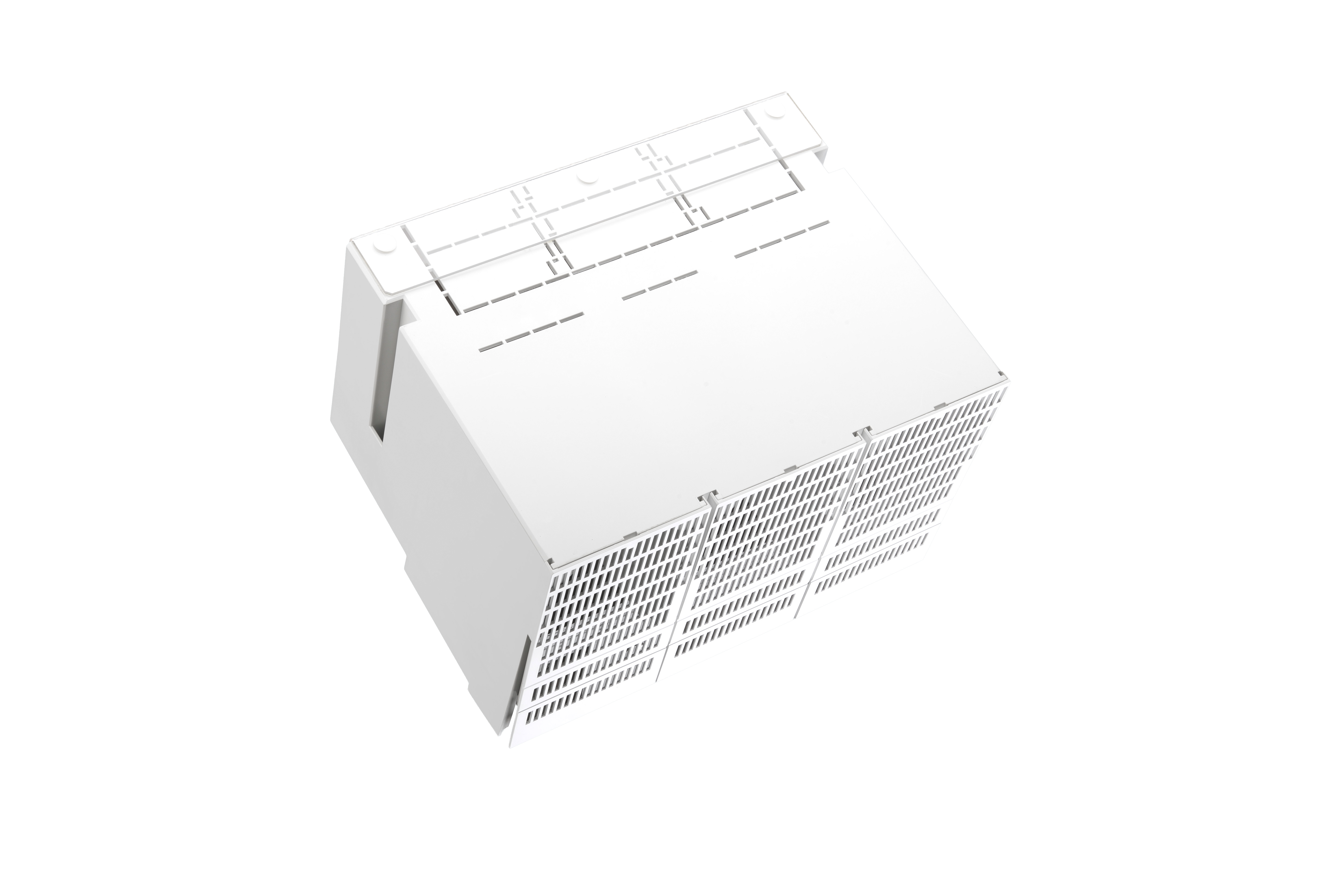

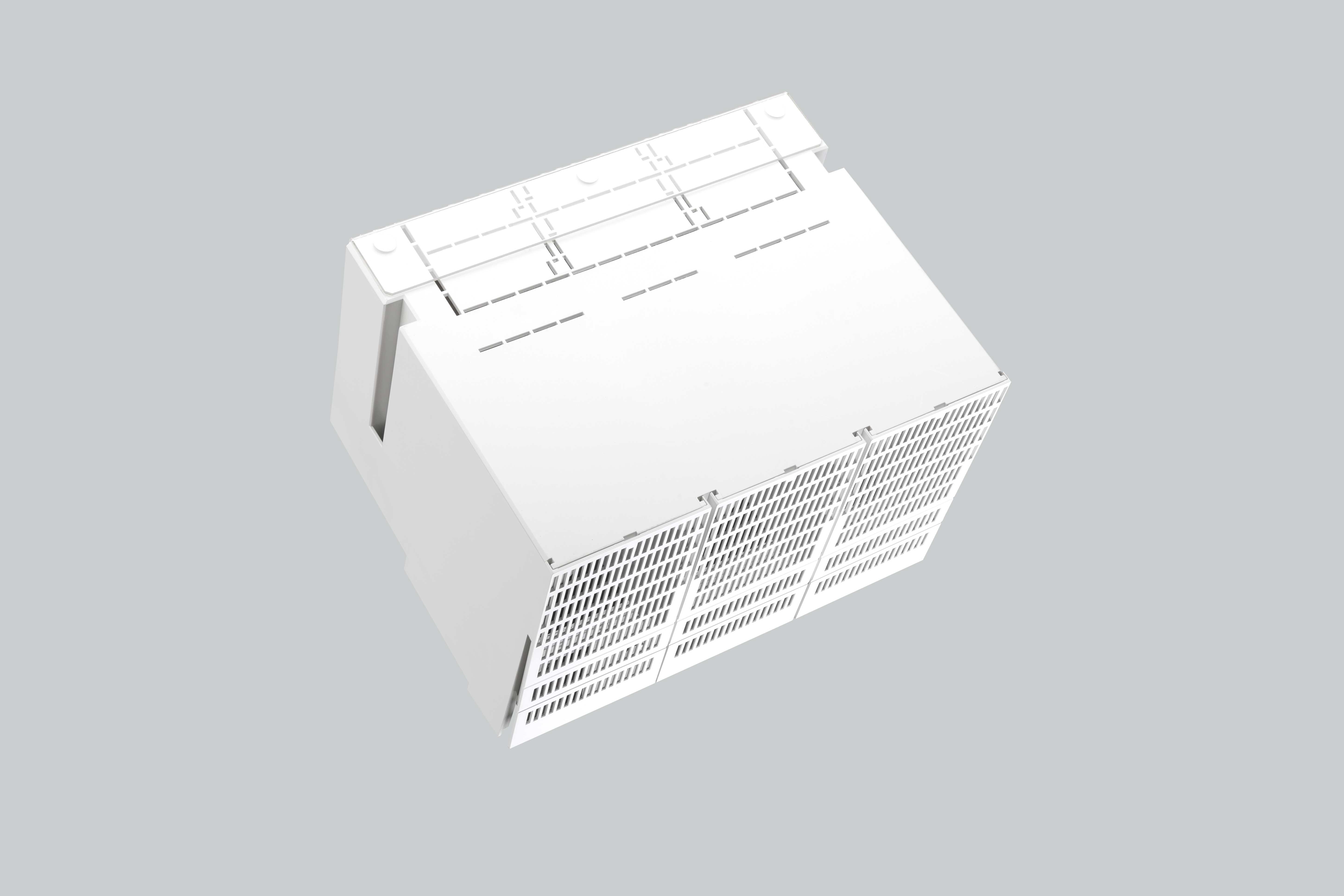

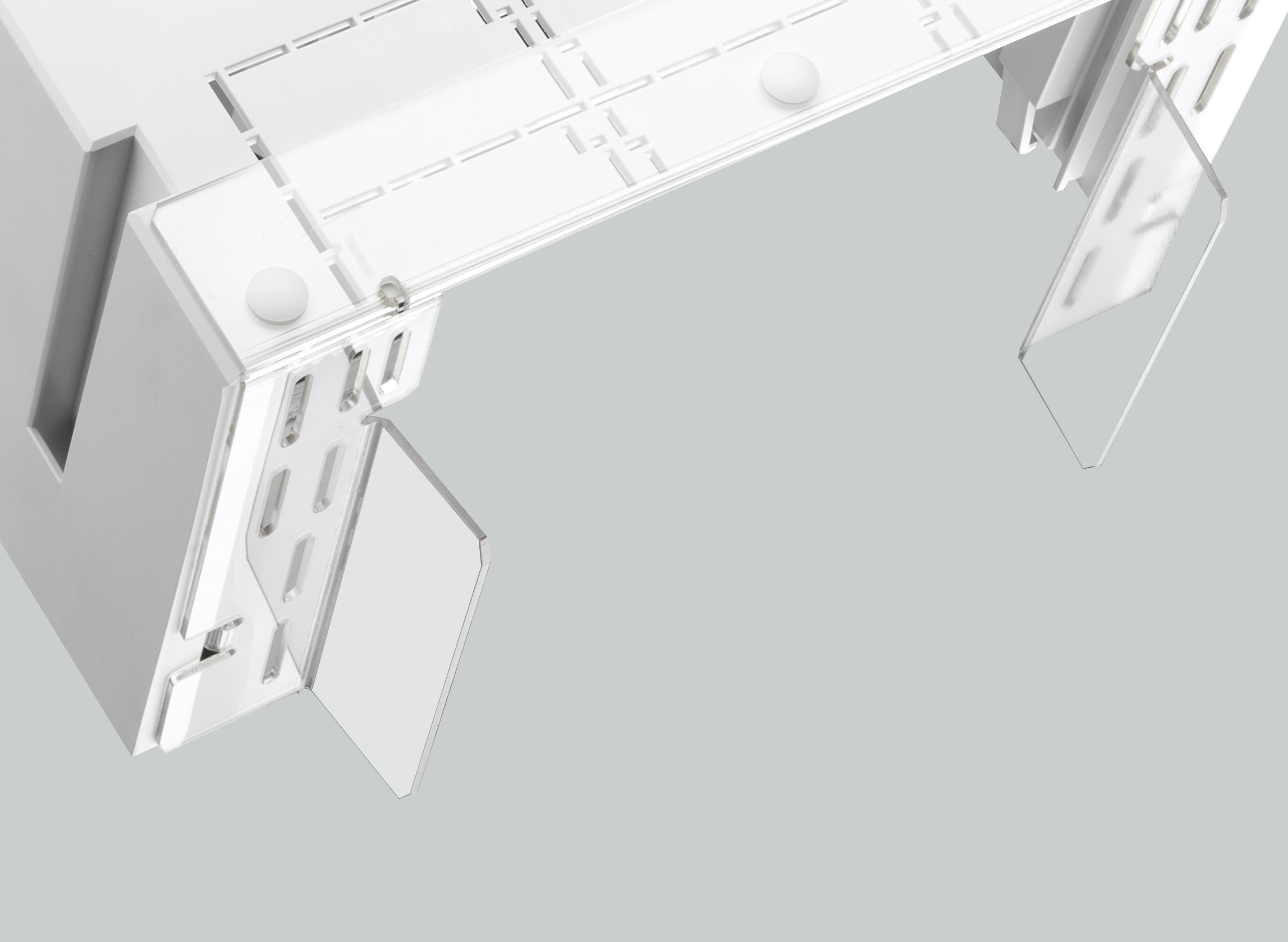

Cache de protection IP20 (frontale) (32702)

The picture may show a similar product.

Description

Référence 32702 000A

Cache de protection IP20 (frontale)

avec 3 caches supérieurs

large de 300 mm

pour Schneider Electric NS630B, NS800, NS1000, NS1250, NS1600

Système

185Power

Groupe de produits	05
Sous-groupe	57

Dimensions de l'emballage	1
EAN	4021267327026

ETIM 5.0	EC002498
ETIM 8.0	EC002498
ETIM 10.0	EC002498

Homologations

Normes

IEC 61439-1:2020

Type: C185-E

Homologation CCC: no certification required

Données techniques

Details IEC
Normes
IEC 61439-1:2020

Charactéristiques mécaniques
L x H x P:	297 x 232 x 194
Poids:	122,8 kg/100
Pôles:	3 pôles

Charactéristiques des matériaux
halogen-free:	Yes

Application notes


not applicable, since the product does not contain or carry any live parts or is not stressed in the case of a short-circuit

Links

Article master data, overviews and prices

Calcul de la plus-value métal

3D and 2D data in a wide range of formats

CAD Daten WSCAD

Documentation

| Informations techniques générales

| Data packet EPlan (*.edz)

| Déclaration de conformité UE

| Descriptif produit (Pdf)

| Donnée pour la vérification de la conformité à l’IEC/EN 61439-1

| Texte complet pour spécification format (*.rtf)

| Texte standard pour spécification format (*.rtf)

| Text for specification - GAEB90 (in German) (*.d81)

Accessoires

covers

32704 000A
couvercle de protection contre les contacts accidentels IP20 (installation en arrière)
pour tous les adaptateurs
Plus

Usage

32756 000A
EQUES 185Power
adaptateur de jeu de barres, 1500 A
300 x 652, connexion par le haut, contact de serrage
pour: Schneider Electric Compact NS1600, ComPacT NS1600
pour jeux de barres: 30, 40, 60, 80, 100, 120 x 10
Plus

32757 000A
EQUES 185Power
adaptateur de jeu de barres, 1250 A
300 x 652, connexion par le haut, contact de serrage
pour: Schneider Electric Compact NS1250, ComPacT NS1250
pour jeux de barres: 30, 40, 60, 80, 100, 120 x 10
Plus

32775 000A
EQUES 185Power
adaptateur de jeu de barres, 1480 A
300 x 652, connexion par le haut / par le bas, liaison vissée
pour: Schneider Electric Compact NS1600, ComPacT NS 1600
pour jeux de barres: 30, 40, 60, 80, 100, 120 x 10
not suitable for systems with CrossLink protection modules
Plus

32776 000A
EQUES 185Power
adaptateur de jeu de barres, 1200 A
300 x 652, connexion par le haut / par le bas, liaison vissée
pour: Schneider Electric Compact NS1250, ComPacT NS1250
pour jeux de barres: 30, 40, 60, 80, 100, 120 x 10
not suitable for systems with CrossLink protection modules
Plus

32734 000A
EQUES 185Power
adaptateur de jeu de barres, 1480 A
300 x 652, connexion par le bas, contact de serrage
pour: Schneider Electric Compact NS1600, ComPacT NS1600
pour jeux de barres: 30, 40, 60, 80, 100, 120 x 10
Plus

32720 000A
EQUES 185Power
adaptateur de jeu de barres, 1480 A
300 x 652, connexion par le bas, liaison vissée, rotation de phase
pour: Schneider Electric Compact NS1600, ComPacT NS1600
pour jeux de barres: 30, 40, 60, 80, 100, 120 x 10
not suitable for systems with CrossLink protection modules
Plus

32719 000A
EQUES 185Power
adaptateur de jeu de barres, 1200 A
300 x 652, connexion par le bas, contact de serrage, rotation de phase
pour: Schneider Electric Compact NS1250, ComPacT NS1250
pour jeux de barres: 30, 40, 60, 80, 100, 120 x 10
Plus

32721 000A
EQUES 185Power
adaptateur de jeu de barres, 1200 A
300 x 652, connexion par le bas, liaison vissée, rotation de phase
pour: Schneider Electric Compact NS1250, ComPacT NS1250
pour jeux de barres: 30, 40, 60, 80, 100, 120 x 10
not suitable for systems with CrossLink protection modules
Plus

32737 000A
EQUES 185Power
adaptateur de jeu de barres, 1200 A
300 x 652, connexion par le bas, contact de serrage
pour: Schneider Electric Compact NS1250, ComPacT NS1250
pour jeux de barres: 30, 40, 60, 80, 100, 120 x 10
Plus

32718 000A
EQUES 185Power
adaptateur de jeu de barres, 1480 A
300 x 652, connexion par le bas, contact de serrage, rotation de phase
pour: Schneider Electric Compact NS1600, ComPacT NS1600
pour jeux de barres: 30, 40, 60, 80, 100, 120 x 10
Plus

32758 000A
EQUES 185Power
adaptateur de jeu de barres, 1000 A
300 x 652, connexion par le haut, contact de serrage
pour: Schneider Electric Compact NS630B, NS800, NS1000, ComPacT NS800, NS1000
pour jeux de barres: 30, 40, 60, 80, 100, 120 x 10
Plus

32777 000A
EQUES 185Power
adaptateur de jeu de barres, 900 A
300 x 652, connexion par le haut / par le bas, liaison vissée
pour: Schneider Electric Compact NS630B, NS800, NS1000, CompPacT NS800, NS1000
pour jeux de barres: 30, 40, 60, 80, 100, 120 x 10
not suitable for systems with CrossLink protection modules
Plus

32747 000A
EQUES 185Power
adaptateur de jeu de barres, 900 A
300 x 652, connexion par le bas, contact de serrage
pour: Schneider Electric Compact NS630B, NS800, NS1000, ComPacT NS800, NS1000
pour jeux de barres: 30, 40, 60, 80, 100, 120 x 10
Plus

https://pim.woehner.de/FR/INT/1000174141

Trouver votre contact

to the contact site

Wöhner GmbH & Co. KG
Elektrotechnische Systeme
Mönchrödener Str. 10
96472 Rödental

Order hotline (Germany)
+49 9563 751 161
order@woehner.de

Technical hotline (Germany)
+49 9563 751 260
support@woehner.com
